| Номер в госреестре | 50781-12 |
| Наименование СИ | Машины координатные измерительные |
| Обозначение типа СИ | DuraMax |
| Изготовитель | "Carl Zeiss Industrielle Messtechnik GmbH", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 30.07.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Машины координатные измерительные DuraMax (далее - КИМ) предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей в цехах и лабораториях автомобильной, судостроительной и авиационной промышленности, приборо- и станкостроения.

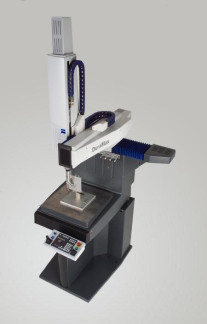

Машины координатные измерительные DuraMax изготавливаются одного типоразмера, в двух исполнениях - настольные и с основанием.
Три направляющие измерительной машины образуют декартову базовую систему координат X, Y, Z, в которой подвижно расположена трехмерная щуповая измерительная сканирующая головка фирмы Zeiss. Перемещения центра щупа головки измеряются цифровыми измерительными системами, установленными вдоль каждой из осей, и соответствующими считывающими головками.
Перемещение измерительной головки по направляющим вдоль осей обеспечивается электродвигателями постоянного тока, питающимися от трех усилителей мощности двигателя сервомотора. Все электродвигатели, считывающие головки, измерительные шкалы, приводные механизмы и направляющие по осям закрыты панелями, которые защищают их от загрязнений. Машины оснащены неподвижным измерительным столом, установленным на стальной раме. КИМ снабжены системой компенсации температурных погрешностей.
Измерения производятся в ручном и микропроцессорном режимах. Ручной режим управления перемещением головки осуществляется при помощи джойстика пульта управления, микропроцессорный режим - от компьютера, устанавливаемого на компьютерный стол. На компьютерном столе также расположен пульт управления, контроллер датчика касания и другое периферийное оборудование.
КИМ DuraMax оснащены программным обеспечением Calypso.
Вычислительный алгоритм Calypso расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. Calypso блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать отчеты.
Идентификационные данные программного обеспечения приведены в таблице
| Наименование программного обеспечения | Идентификационн ое наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (защитный ключ-заглушка) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Calypso | Calypso | 5.х | USB-ключ HASP | Бинарный |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения КИМ DuraMax соответствует уровню «С» по МИ 3286-2010.
Технические характеристики | |
| Диапазон измерений по осям, мм | |
| X | Cв. 0 до 500 вкл. |
| Y | Cв. 0 до 500 вкл. |
| Z | Cв. 0 до 500 вкл. |
| Пределы допускаемой основной абсолютной погрешности | |
| объемных измерений (L - длина в мм), мкм | |
| При 18-22 °С | ±(2,4+L/300) |
| При 18-26 °С | ±(2,7 +L/250) |
| При 18-30 °С | ±(2,9 +L/200) |
| Пределы допускаемой абсолютной погрешности | ±2,4 |
| измерительной головки, мкм | |
| Г абаритные размеры, мм | |
| настольной | |
| -Длина | 1160 |
| -Ширина | 1080 |
| -Высота | 1803 |
| с основанием | |
| -Длина | 1170 |
| -Ширина | 1090 |
| -Высота | 2480 |
| Масса машины, кг | |
| - настольной | 350 |
| - с основанием | 445 |
| Допустимая масса измеряемой детали, кг | 100 |
| Потребляемая мощность, Вт | 600 |
| Напряжение сети, В | От 100 до 240, 50 Гц |
| Допустимая влажность воздуха, %, без конденсации влаги | От 40 до 70 вкл. |
| Диапазон рабочих температур, °С | От +15 до +40 вкл. |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации КИМ типографским способом, а также на нижнюю боковую часть станины методом наклейки.
| Наименование | Кол-во | Примечание |
| Машина координатная измерительная DuraMax | 1 шт. | |
| Пульт управления | 1 шт. | |
| Приспособления для закрепления измеряемой детали | 1 компл. | По заказу |
| Комплект сменных измерительных наконечников | 1 компл. | По заказу |
| Руководство по эксплуатации | 1 экз. | |
| Шкаф управления | 1 шт. | |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 50781-12 «Машины координатноизмерительные DuraMax. Методика поверки» разработанным ГЦИ СИ ФГУП «ВНИИМС» в январе 2012 г.
Основные средства поверки: - концевые меры длины 4-го разряда по МИ 1604-87.
Метод измерений изложен в документе «Машины координатно - измерительные DuraMax. Руководство по эксплуатации» Глава8 Режим измерений.
Нормативные и технические документы, устанавливающие требования к машинам координатным измерительным DuraMax
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 10-6 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм»
Техническая документация фирмы - изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
