| Номер в госреестре | 50786-12 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | XP |
| Изготовитель | "Mettler-Toledo AG", Швейцария |
| Год регистрации | 2012 |
| Срок свидетельства | 30.07.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Весы неавтоматического действия XP (далее - весы), предназначены для статического измерения массы.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного прибора (терминала). Весы с действительной ценой деления до 1 мг включительно оснащаются ветрозащитной витриной.

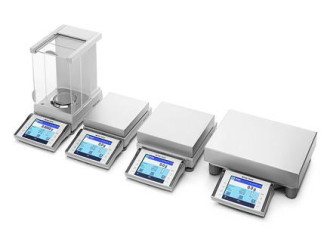

Внешний вид весов показан на рисунке 1.
Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код и результаты взвешивания выводятся на дисплей.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):
- устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);
- устройство первоначальной установки нуля (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство установки нуля и уравновешивания тары (4.6.9);
- устройство взвешивания тары - устройство выборки массы тары (Т.2.7.4);
- устройство предварительного задания массы тары (T.2.7.5);
- полуавтоматическое устройство юстировки чувствительности (4.1.2.5);
- обнаружение промахов (5.2);
- цифровое показывающее устройство с отличающимся делением (3.4.1).
- взвешивание в различных единицах измерения массы - килограмм, грамм, милли-
грамм, карат (2.1).
Модификации весов изготавливают с различными вариантами интерфейсов и комбинаций из них (RS232Q Bluetooth, PS/2, Ethernet, e-Link и т.д. - все варианты интерфейсов соответствуют требованиям п.п. 5.3.6.1 ГОСТ Р 53228-2008 и не требуют защиты).
Весы имеют следующие режимы работы (4.20):
- счетный режим;
- суммирование;
- статистическая обработка;
- вычисление процентных соотношений.
Весы выпускаются в следующих модификациях: XP204S, XP404S, XP404SDR, XP203S, XP603S, XP603SDR, XP1203S, XP2003SDR, XP5003SDR, XP802S, XP1202S, XP2002S, XP4002S, XP6002S, XP6002SDR, XP10002S, XP10002SDR, XP2001S, XP4001S, XP6001S, XP8001S, XP10001S, XP8001L, XP16001L, XP32001L, XP32001LDR, XP64001L, XP16000L, XP32000L, XP64000L, отличающихся исполнением корпуса и грузоприемной платформы, а так же метрологическими характеристиками.
Обозначение модификаций имеет вид XP[X1][X2][X3][DR], где:
Xi - условное обозначение максимальной нагрузки (Max) - от 2 до 4 цифр;
X2 - условное обозначение действительной цены деления шкалы (d) - 1 цифра;
X3 - L или S условное обозначение габаритных размеров;
DR - если присутствует, означает, что действительная цена деления шкалы (d) имеет два значения.
Знак поверки в виде наклейки наносится на корпус весов с лицевой стороны.
На маркировочной табличке указаны:
- торговая марка изготовителя;
- модификация весов;
- серийный номер;
- класс точности;
- максимальная нагрузка (Max);
- минимальная нагрузка (Min);
- поверочное деление (e);
- действительная цена деления шкалы (d);
- диапазон температур.
Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится корпусе весов (как показано на рисунке 2). Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Защита ПО от непреднамеренных и преднамеренных воздействий согласно МИ 32862010 соответствует уровню «А».
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| _* | 5.хх/4.хх | 5.2/4.3 | _* | _* |
* Примечание - Наименование ПО, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используются.
Таблица 2
| Наименование характеристики | Значение характеристики | ||
| Класс точности по ГОСТ Р 53228-2008 | I | II | |
| Диапазон температур, оС | от + 10 до + 30 | от + 15 до + 25 | от + 10 до + 30 |
| Максимальная нагрузка, Max, г | от 210 до 10100 | от 2100 до 5100 | от 610 до 64100 |
| Поверочное деление, е, г | от 0,001 до 0,1 | 0,01 | от 0,01 до 1 |
| Действительная цена деления шкалы, d, г | 0,0001 до 0,1 | 0,001 до 0,01 | 0,001 до 1 |
| Число поверочных делений, n | <410000 | от 210000 до 510000 | <64100 |
| Диапазон уравновешивания тары | 100% Max | ||
| Диапазон предварительного задания массы тары | 100% Max | ||
| Электрическое питание - от сети переменного тока с параметрами: напряжение, В частота, Гц | от 187 до 242 от 49 до 51 | ||
Масса и габаритные размеры весов приведены в таблице 3.
Таблица 3
| Обозначение модификации | Г абаритные размеры весов, мм, не более | Масса, кг, не более |
| XP204S, XP404S, XP404SDR | 214х395х363 | 8,2 |
| XP203S, XP603S, XP603SDR, XP1203S, XP2003SDR, XP5003SDR | 214х395х363 | 8,6 |
| XP802S, XP1202S, XP2002S, XP4002S, XP6002S, XP6002SDR, XP10002S, XP10002SDR, XP2001S, XP4001S, XP6001S, XP8001S, XP10001S | 194х392х96 | 6,6 |
| Обозначение модификации | Г абаритные размеры весов, мм, не более | Масса, кг, не более |
| XP8001L, XP16001L, XP16000L, XP32001L, XP32001LDR, XP32000L, | 360х425х130 | 12,4 |
| XP64001L, XP64000L | 360х425х130 | 14,1 |
Знак утверждения типа наносится на маркировочную табличку, расположенную на грузоприемном устройстве весов и типографским способом на титульный лист руководства по эксплуатации.
1. Весы................................................................................................................................1 шт.
2. Адаптер сетевого питания...............................................
.1 шт. .1 шт. 1 экз.
3. Соединительный кабель для подключения терминала
4. Руководство по эксплуатации.........................................
Осуществляется в соответствии с приложением Н «Методика поверки весов» ГОСТ Р 532282008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в разделе 5.3.9 руководства по эксплуатации на весы.
Основные средства поверки: гири класса точности Е2, F1, F2 по ГОСТ 7328-2001.
«Весы неавтоматического действия XP. Руководство по эксплуатации, раздел «Использование по назначению».
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия XP:
1. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»,
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
3. Техническая документация фирмы-изготовителя.
Осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров.
