| Номер в госреестре | 50787-12 |
| Наименование СИ | Счетчики холодной и горячей воды |
| Обозначение типа СИ | BAYLAN KK |
| Изготовитель | "Baylan Olcu Aletleri Sanayi Ve Ticaret Ltd. STI.", Турция |
| Год регистрации | 2012 |
| Срок свидетельства | 04.07.2022 |
| МПИ (интервал между поверками) | 4 года - для гор.воды; 6 лет - хол. |
| Описание типа | скачать |
Счетчики холодной и горячей воды BAYLAN KK предназначены для измерения объема питьевой воды по ГОСТ Р 5123-98 и сетевой воды по СНиП 2.04.07, протекающей в системах водоснабжения и теплоснабжения.
Принцип действия счетчиков холодной и горячей воды BAYLAN KK основан на измерении числа оборотов крыльчатки, вращающейся под действием протекающего потока воды. Число оборотов крыльчатки пропорционально объему воды, протекающей через счетчик холодной и горячей воды BAYLAN KK.
Счетчики холодной и горячей воды BAYLAN KK являются одноструйными «сухоходами».

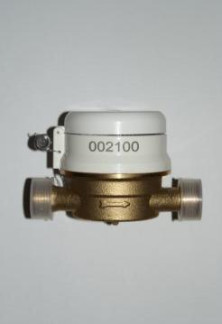

Счетчик холодной и горячей воды BAYLAN KK состоит из корпуса, в котором размещены: струевыпрямитель, крыльчатка, вращающаяся в подшипниках, механизм для передачи угловой скорости вращения крыльчатки на индикаторное устройство, регулирующее устройство для приведения в соответствие числа оборотов крыльчатки и показаний индикаторного устройства в пределах допускаемой относительной погрешности.
Угловая скорость вращения крыльчатки передается на редуктор, который приводит в движение цифровые ролики и стрелки циферблатов.
Конструктивно счетчики холодной и горячей воды BAYLAN KK защищены от воздействия внешнего магнитного поля.
Счетчики холодной и горячей воды BAYLAN KK соответствуют метрологическому классу В и устанавливаются на горизонтальном участке трубопровода.
Счетчики холодной и горячей воды BAYLAN KK имеют модификации КК-1, КК-2, КК-
3, КК-4, КК-5, КК-6, КК-10, КК-11, КК-12, отличающиеся типоразмером, габаритными размерами, присоединительными размерами и массой.
Для предотвращения несанкционированного доступа к индикаторному и регулирующему устройствам, пломба с клеймом поверки навешивается на проволоке соединяющей защитное кольцо крышки счетчика и регулирующее устройство.
Условия эксплуатации:
- диапазон температуры окружающего воздуха, °С от плюс 5 до плюс 50
- относительная влажность, %, не более 80
Таблица 1_
| Наименование характеристик | О боз начение мод иф икации и з начения характеристик | |||||
| BAYLAN | ||||||
| КК-1 | КК -2 | КК -3 | КК- 4 | КК -5 | ||
| Диаметр условный Ду, мм | 15 20 | 20 | 20 | 20 | 15 | |
| Диапазон температуры измеряемой среды, °С | от плюс 5 до плюс 50 | от плюс 50 до плюс 90 | от плюс 5 до плюс 50 | |||
| Минимальный расход, Qmin, м /ч | 0,03 | |||||
| Переходный расход, Qt, м /ч | 0,12 | |||||
| Номинальный расход, Qnom, м /ч | 1,5 | |||||
| Максимальный расход, Qmax, м /ч | 3,0 | |||||
| Порог чувствительности, м3/ч | 0,007 | |||||
| Максимальное рабочее давление, МПа (кгс/см2) | 1,6 (16) | |||||
| Потеря давления, МПа | 0,06 | |||||
| Емкость роликового счетчика индикаторного устройства, м3 | 9999 | |||||
| Наименьшая цена деления индикаторного устройства, м3 | 0,00005 | |||||
| Пределы допускаемой относительной погрешности измерений объёма, % от Qmin < Q < Qt от Qt < Q < Qmax | ± 5 ± 2 | |||||
| Г абаритные размеры, мм, не более - длина - ширина - высота | 110 79 86 | 190 79 86 | 110 79 86 | 190 79 86 | 165 79 86 | |
| Резьбовое соединение, дюйм | G3/4 | G1 | G1 | G1 | G3/4 | |
| Масса, кг, не более | 0,73 | 0,83 | 3 ОО 0, 4 О, | 1,03 | 0,93 | |
| Средний срок службы, лет, не менее | 12 | |||||
Таблица 2
| Наименование характеристик | О бозначение мод иф икации и з начения хар актеристик | ||||
| BAYLAN | |||||
| КК-6 | КК -10 | КК -11 | КК -12 | ||
| Диаметр условный Ду, мм | 20 | 15 | 20 | 15 | 20 |
| Диапазон температуры измеряемой среды, °С | от плюс 5 до плюс 50 | от плюс 5 до плюс 90 | ||||
| Минимальный расход, Qmin, м /ч | 0,03 | 0,03 | 0,05 | 0,03 | ||
| Переходный расход, Qt, м /ч | 0,12 | 0,12 | 0,2 | 0,12 | ||
| Номинальный расход, Qnom, м /ч | 1,5 | 1,5 | 2,5 | 2,5 | ||
| Максимальный расход, Qmax, м /ч | 3,0 | 3,0 | 5,0 | 5,0 | ||
| Порог чувствительности, м3/ч | 0,007 | 0,005 | ||||
| Максимальное рабочее давление, МПа (кгс/см2) | 1,6 (16) | |||||
| Потеря давления, МПа, не более | 0,06 | |||||
| Емкость роликового счетчика индикаторного устройства, м3 | 99999 | |||||
| Наименьшая цена деления индикаторного устройства, м3 | 0,00005 | |||||
| Пределы допускаемой относительной погрешности измерений объёма, % от Qmin < Q < Qt от Qt < Q < Qmax | ± 5 ± 2 | |||||
| Г абаритные размеры, мм, не более - длина - ширина - высота | 190 85 87 | 165 95 97 | 130 75 86 | 110 77,5 77,2 | ||
| Резьбовое соединение, дюйм | G1 | G3/4 | G1 | G3/4 G1 | ||
| Масса, кг, не более | 0,43 | 0,89 | 0,55 | 0,50 | ||
| Средний срок службы, лет, не менее | 12 | |||||
Знак утверждения тип
наносится на титульный лист паспорта типографским способом и на маркировочную табличку - фотохимическим способом.
Комплектность поставки приводится в таблице 3. Таблица 3_
| № | Наименование | Количество | Примечание |
| 1. | Счетчик холодной и горячей воды BAYLAN KK | 1 шт. | Модификация в соответствии с заказом |
| 2. | Защитный колпачок | 2 шт. | |
| 3. | Присоединительные элементы | 1 комплект |
| 4. | Паспорт | 1 экз. | |
| 5. | Упаковка | 1 шт. |
осуществляется по документу ГОСТ 8.156-83 «ГСИ. Счетчики холодной воды. Методика и средства поверки» или МИ 1592-99 «Счетчики воды. Методика поверки».
При поверке применяются следующие эталонные СИ:
- установка для поверки счетчиков воды с ПГ ± 0,25 %;
- термометр ТЛ-4 диапазон температуры от 0 до 50 °С, цена деления 0,1 °С, ГОСТ 28498-90.
Методика измерений приведена в паспорте.
Нормативные документы, устанавливающие требования к счетчикам холодной и горячей воды BAYLAN KK
1 ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия».
2 ГОСТ Р 50193.1.3-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования. Методы и средства испытаний».
3 МР № 49 «Международная рекомендация МОЗМ. Счетчики для измерения холодной воды».
4 МР № 72 «Международная рекомендация МОЗМ. Счетчики горячей воды».
5 ГОСТ 8.510-2002 «Государственная поверочная схема для средств измерений объема и массы жидкости».
6 Техническая документация фирмы «Фирма «BAYLAN OL£U ALETLERi SANAYi VE TiCARET LTD. §Ti.».
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 2219 |
| Поверителей | 65 |
| Актуальность данных | 22.11.2024 |
