Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1, 50789-12

Назначение

Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1 предназначены для измерений температуры тепловоспринимающей металлической пластины, закрепляемой на поверхности отопительного прибора и представления результата измерений нарастающим итогом в форме интеграла по времени (формула /1/), пропорционального отданной отопительным прибором тепловой энергии.

Описание

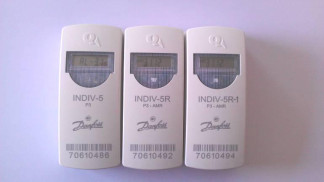

Принцип действия устройств для распределения тепловой энергии электронных INDIV-5, INDIV-5R, INDIV-5R-1 основан на измерении температуры tm тепловоспринимающей металлической пластины, закрепляемой на поверхности отопительного прибора. Измеренная температура используется для расчета разности температур At =(tm - 20) °C и вычисления интеграла по времени. Прибор производит индикацию полученной безразмерной интегральной величины, на основе которой может быть произведен расчет относительной доли теплоотдачи данного отопительного прибора в коллективной системе отопления. Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1 изображены на рисунке 1. Все модификации имеют идентичный внешний вид.

Рисунок 1.

Конструкция устройств для распределения тепловой энергии электронных INDIV-5, INDIV-5R, INDIV-5R-1 представляет собой неразборный корпус из пластмассы с прозрачным окном дисплея на передней стенке. Датчик температуры расположен либо внутри корпуса рядом с задней стенкой и соединен с теплопроводом, прижимаемым при монтаже к тепловоспринимающей металлической пластине из алюминиевого сплава, либо на крепежной шайбе выносного кабеля длиной 1,5 или 2,5 м. Тепловоспринимающая металлическая пластина снабжена отверстиями для крепления к поверхности отопительного прибора. Исполнения INDIV-5R и INDIV-5R-1 имеют встроенный радиомодуль (передатчик) для передачи зарегистрированных данных в системную радиосеть по однонаправленной радиосвязи (беспроводная шина M-Bus совместимая со стандартами EN 13757-3 и EN 13757-4). Исполнения INDIV-5R и INDIV-5R-1 отличаются по составу монтажного комплекта.

Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1 включают в себя источник питания и микропроцессор с кварцевым генератором, осуществляющий измерения сопротивления датчика температуры, необходимые вычисления и управление индикацией буквенно-цифрового жидкокристаллического дисплея.

Показание устройств для распределения тепловой энергии электронных INDIV-5,

E = \ R ■ dt,

INDIV-5R, INDIV-5R-1 формируется в соответствии с алгоритмом:

* /1/

rt{t) - 20 ли5

а если t < tz то R = 0.

60

\ /

где tz - стартовая температура - температура, при превышении которой начинается процесс интегрирования, °С,

R - скорость нарастания отображаемого отсчета, 1/ч

•    - время в часах.

Для закрепления устройств для распределения тепловой энергии электронных INDIV-5, INDIV-5R, INDIV-5R-1 с внутренним термометром на отопительных приборах различных конструкций предусмотрены специализированные монтажные комплекты. При монтаже корпус фиксируется на тепловоспринимающей металлической пластине специальной пломбой-защелкой, исключающей несанкционированный доступ к органам распределителя и элементам крепления. Шайба выносного термометра крепится к отопительному прибору винтом и закрывается защитной крышкой, а корпус устанавливается на стене помещения.

Дисплей устройства в режиме измерений осуществляет автоматическую смену показаний и выводит следующие величины (в скобках указана продолжительность индикации в секундах):

•    текущая скорость нарастания отображаемого отсчета (2 с)

•    проверка дисплея (все включено) (0,5 с)

•    проверка дисплея (все выключено) (0,5 с)

•    дата (2 с)

•    интегральная величина на текущую дату (мигание) (5 с)

•    контрольная сумма (2 с)

•    проверочный коэффициент (1 с)

•    сведения о наличии и типе радиоканала, применяемом алгоритме и типе датчика (встроенный или выносной).

В зависимости от вида работы на дисплее показывается также различная особая индикация, которая указывает на определённые состояния устройства, в том числе коды ошибок.

Устройства INDIV-5, INDIV-5R, INDIV-5R-1 могут использоваться со следующими типами отопительных приборов:

-    Пластинчатые радиаторы;

-    Трубчатые радиаторы;

-    Панельные радиаторы с горизонтальным и вертикальным потоком воды;

-    Радиаторы с внутренними заслонками в трубе;

-    Конвекторы.

Программное обеспечение

Внутреннее (встроенное) программное обеспечение (ПО), устанавливается при изготовлении прибора и не может быть считано и модифицировано.

Таблица 1

если t > tz то R =

Контрольная сумма исполняемого кода доступна только производителю.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений

- А по МИ 3286-2010.

Внешнее ПО, устанавливаемое на ПК, не является метрологически значимым и предназначено для визуализации данных, их сохранения и обработки.

Технические характеристики

Метрологические и технические характеристики устройств INDIV-5, INDIV-5R, INDIV-5R-1 приведены в таблице 2.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится типографским способом на паспорт и титульный лист руководства по эксплуатации, а также методом офсетной печати на корпус устройства INDIV-5, INDIV-5R, INDIV-5R-1.

Комплектность

Комплектность средства измерений приведена в таблице 3. Таблица 3

Поверка

осуществляется по методике, приведенной в разделе 9 «Поверка» документа «Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1. Руководство по эксплуатации», утвержденной ГЦИ СИ ФБУ «Ростест - Москва» 12.07.2012г.

Основные средства поверки:

Камера климатическая. Диапазон температуры от 15 до 80 °С; нестабильность поддержания температуры ± 0,5 °С;

Термометр сопротивления платиновый вибропрочный эталонный ПТСВ 3-го разряда; Измеритель температуры многоканальный прецизионный МИТ 8.10, At= ± (0,0035 + 10-5 t) °С

Сведения о методах измерений

Сведения о методах измерений содержатся в документе «Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к устройствам для распределения тепловой энергии электронным INDIV-5, INDIV-5R, INDIV-5R-1

1    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия.»

2    Техническая документация изготовителя Danfoss GmbH, Германия.

Рекомендации к применению

при осуществлении торговли и товарообменных операций
