Счетчики газа Поток СГС-1,6, 50791-12

Назначение

Счетчики газа Поток СГС-1,6 (далее - счетчик) предназначены для измерений, проходящего через счетчик объема газа (природного газа по ГОСТ 5542-87, сжиженного газа по ГОСТ 20448-90 и других газов, не агрессивных к материалам счетчика), применяемого в бытовых и производственных целях.

Описание

Принцип действия счетчиков основан на использовании эффекта колебания струи измеряемого газа при протекании через струйный автогенератор, представляющий собой бистабильный струйный элемент, приемные каналы которого соединены каналами обратной связи с соплами управления, принцип работы которого основан на использовании эффекта колебания струи измеряемого газа, вытекающей из входного сопла в рабочую камеру, с последующем отклонением струи газа к одной из двух стенок, и прижимается к ней давлением, которое создается потоком, отраженным вогнутым дефлектором в область между струей и стенкой. Далее струя течет вдоль стенки и попадает в свой приемный канал; в результате торможения потока давление в канале по сравнению с давлением в камере и противоположном приемном канале повышается. Это вызывает разгон среды в своем канале обратной связи. Через промежуток времени запаздывания в линии, расход в своем сопле управлений достигает величины расхода переключения, что приводит к отрыву струи от стенки. Струя достигает противоположной стенки, и через отрезок времени запаздывания в струйном элементе, во втором приемном канале повышается давление (при этом в противоположном приемном канале оно становится равным давлению в камере). Спустя время прохождения по второму каналу обратной связи - расход во втором сопле управления достигает величины расхода переключения, и струя принимает исходное направление и начнется новый период автоколебаний, воспринимаемых пьезодатчиками, преобразующих автоколебания в электрические импульсы с частотой пропорциональной расходу газа, воспренимаемых электронным блоком.

Электронного блок, производит формирование и усиление импульсов счета, с последующим вычислением объема газа прошедшего, через счетчик и индикацией его на жидкокристаллическом индикаторе (далее - индикаторное устройство).

Счетчик состоит из:

-    струйного автогенератора;

-    электронного блока;

-    литиевой батареи для питания электронного блока;

-    крышки струйного автогенератора;

-    крышки корпуса;

-    основания корпуса.

На индикаторном устройстве цифры слева до точки показывают объем газа в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра.

Основание корпуса счетчика металлическое, с покрытием против коррозии. В изготовлении крышки и измерительного механизма счетчика применены материалы, устойчивые к воздействию газов, для измерения объемов которых он предназначен.

Счетчик выпускается без температурной коррекции.

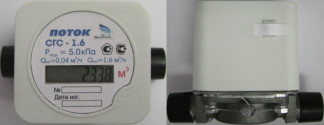

Общий вид счётчиков и мест пломбировки показан на рисунке 1.

ПОТОК Г4 \

B«/t'irn    \

I

Рисунок 1 - Общий вид счётчика и мест пломбировки Метрологические и технические характеристики

Таблица 1 - Метрологические и технические характеристики

Знак утверждения типа

наносится на лицевую панель счетчика методом фотолитографии или другим способом, не ухудшающим качество, на титульном листе в левом верхнем углу руководства по эксплуатации типографским способом.

Комплектность

Таблица 2 - Комплектность счетчика

Поверка

осуществляется по инструкции «Счетчики газа Поток СГС-1,6. Методика поверки» МЦКЛ.0046.МП, утверждённой ГЦИ СИ ЗАО КИП «МЦЭ» 28.05.2012 г.

Основное средство поверки - Установка поверочная для счётчиков газа УПС-16, диапазон измерений от 0,016 до 16 м3/ч, пределы допускаемой основной относительной погрешности ± 0,5 %.

Сведения о методах измерений

изложены в руководстве по эксплуатации «Счетчики газа Поток СГС-1,6. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к счетчикам газа ПОТОК СГС-1,6

1.    ГОСТ Р 8.618-2006 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа».

2.    Техническая документация «WENZHOU BOZHEN Instrument technology Co., LTD»,

КНР.

Рекомендации к применению

осуществление торговли и товарообменных операций.
