Анализаторы масел Calisto, Calisto 2, 50793-12

Назначение

Анализаторы масел модификаций Calisto, Calisto 2 предназначены для непрерывного автоматического измерения содержания газов (водород, монооксид углерода) и воды в газовой фазе, создаваемой трансформаторным маслом.

Описание

Принцип действия анализатора при измерении водорода и монооксида углерода - тер-мокондуктометрический, при измерении содержания воды - емкостной.

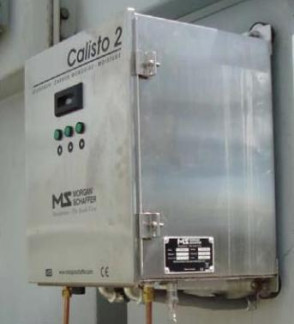

Конструктивно анализатор состоит из измерительного блока, микропроцессорного блока управления с платой интерфейса, системы кондиционирования воздуха внутри корпуса, расположенных в едином корпусе из нержавеющей стали с крышкой, запираемой на замок (рисунок 1). На передней панели, являющейся крышкой, расположены: вакуумный флуоресцентный дисплей и клавиши управления анализатором. На нижней панели анализатора расположены штуцеры для подачи масла, порт отбора проб масла, разъёмы для электрических соединений, вентилятор, а также вход и выход для охлаждающего воздуха.

Анализаторы предназначены для работы в невзрывоопасных зонах помещений и наружных установок. Анализатор устанавливается стационарно на трансформатор или на монтажную опору. Масло из трансформатора поступает в прибор при помощи встроенного поршневого насоса, обеспечивающего объёмный расход 10 - 60 см3/мин, контролируемый по встроенному индикатору.

Измерительный блок состоит из пробоотборного устройства и измерительной камеры. Содержащиеся в масле газы выделяются при заданной температуре в пробоотборном устройстве и поступают в измерительную камеру, где периодически проводятся текущие измерения водорода (Calisto, Calisto 2) и монооксида углерода (Calisto 2).

В измерительной камере расположены датчики теплопроводности (термокондуктомет-рические датчики), включенные по мостовой схеме. На два датчика подается измеряемый газ, на другие два - эталонный газ. Результирующий ток, протекающий в диагонали моста, пропорционален концентрации измеряемого газа.

Для получения наиболее оптимальных температурных условий диффузии газов из масла, в анализаторе осуществляется необходимая термокомпенсация за счет теплообмена с окружающей средой и при помощи подогрева термоэлектрическими элементами. Наружный вентилятор производит общее охлаждение прибора; вентилятор, расположенный внутри корпуса, обеспечивает охлаждение элементов электронной платы микропроцессорного блока управления и измерительной камеры.

Измерение содержания воды в масле (относительной влажности) производится при помощи емкостного тонкопленочного сенсора, отделенного от масла мембраной; в качестве сенсора температуры применен платиновый термопреобразователь сопротивления (датчик Calisto Expert).

Микропроцессорный блок управления с платой интерфейса предназначен для управления работой всего анализатора, а также передачи выходной информации во внешние системы контроля. Информация о содержании водорода, монооксида углерода, воды, температуре высвечивается на флуоресцентном дисплее на передней панели с периодичностью смены показаний каждые 5 секунд. Длительность цикла измерений водорода и монооксида углерода составляет 3 часа. Прибор имеет 3 независимых аналоговых выхода 4 - 20 мА, цифровой выход RS232 и RS485 для вывода результатов измерений, кода состояния и другой информации. Интерфейс может быть использован либо для подключения к удаленному ПК для работы с ПО Calisto Access, либо для передачи данных по протоколу обмена Modbus RTU в том числе для непрерывной регистрации результатов измерений и мониторинга состояния.

Анализатор содержит также 5 релейных выходов и может работать в режиме сигнализатора с программной установкой пороговых значений содержания водорода, оксида углерода (только для Calisto 2) и воды.

Программное обеспечение

Анализаторы имеют программное обеспечение:

1)    встроенное (программа Main, записанная в ППЗУ микроконтроллера анализатора);

2)    автономное - программа Calisto Access для установки на персональный компьютер под управлением операционной системы Microsoft Windows.

Встроенное программное обеспечение разработано изготовителем анализатора для решения задач измерения содержания газов (водород, монооксид углерода) и воды в масле трансформаторов.

Автономное программное обеспечение Calisto Access предназначено для:

-    просмотра результатов измерений в реальном времени на дисплее персонального компьютера, а также сохраненных в постоянном запоминающем устройстве данных анализатора;

-    удаленного доступа к меню настройки анализатора;

-    изменения настроечных параметров анализатора;

-    хранения и передачи данных.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Защита программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Диапазоны измерений и погрешность измерений приведены в таблице 2. Таблица 2.

Предел допускаемого времени установления показаний при определении:

3

5

483 х 381 х 325

22,7

320

от 100 до 240

IP56

15

25000

от - 60 до 55 84 - 106,7 0 - 100

от - 60 до 120 от 0 до 275,8 от 10 до 60

-    содержания водорода и монооксида углерода, ч

-    относительной влажности, с

Г абаритные размеры, (высота х ширина х длина), мм, не более

Масса, кг, не более

Потребляемая мощность, Вт, не более

Напряжение питания переменного тока частотой 50 - 60 Гц, В

Степень защиты от внешних воздействий по ГОСТ 14254-96

Срок службы, лет

Средняя наработка на отказ, ч

Условия эксплуатации:

-    диапазон температуры окружающего воздуха, °С

-    диапазон атмосферного давления, кПа

-    диапазон относительной влажности, % при t = 25 °С Параметры пробы на входе:

-    диапазон рабочей температуры масла, °C

-    давление масла, кПа

-    расход, см3/мин

Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение анализатора является его неотъемлемой частью.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на корпус анализатора в виде наклейки.

Комплектность

Комплект поставки определяется заказом и отражается в спецификации.

Основной комплект включает:

Поверка

осуществляется по документу «Анализаторы масел модификаций Calisto, Calisto 2. Методика поверки № МП-242-1241-2011», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в декабре 2011 г.

Основные средства поверки:

-    стандартные образцы газовых смесей состава водород - азот (номера по реестру ГС №№ 3908-87, 3916-87, 3921-87), монооксид углерода - азот (№№3807-87, 3831-87) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92;

-    генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001ТУ;

-    эталонный генератор влажности "Родник-2" по 5К2.844.067ТУ.

Сведения о методах измерений

Методика измерений приведена в документе «Анализаторы масел модификаций Calisto, Calisto 2. Руководство по эксплуатации», раздел 3 и 4.

Нормативные и технические документы, устанавливающие требования к анализаторам масел модификаций Calisto, Calisto 2

1.    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

2.    Техническая документация фирмы «Morgan Schaffer Inc.», Канада.

Рекомендации к применению

при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
