| Номер в госреестре | 50800-12 |
| Наименование СИ | Дозиметры гамма- и нейтронного излучения индивидуальные |
| Обозначение типа СИ | ДВС-02Д |
| Изготовитель | ООО НПП "Доза", г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 20.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозиметры гамма и нейтронного излучения индивидуальные ДВС-02Д ФВКМ.412113.052 (далее - дозиметры) предназначены для измерения индивидуального эквивалента дозы (далее - ИЭД) гамма-, нейтронного, а также смешанного гамма-нейтронного (далее - смешанного) излучения.
Дозиметры представляет собой прямопоказывающий прибор в компактном брызгозащищенном корпусе из ударопрочной пластмассы. С тыльной стороны дозиметра находится клипса для крепления в нагрудном кармане оператора.
Дозиметры выпускаются в двух исполнениях, отличающихся конструктивно (габаритными размерами и формой корпуса):
- ФВКМ.412113.052 - основное исполнение;
- ФВКМ. 412113.052-01 - исполнение 01.
Питание дозиметров осуществляется от аккумулятора. Для зарядки дозиметров используется одиночное (ЗУ-1М) или кассетное (КЗУ-28/КЗУ-56) зарядное устройство.
Принцип работы дозиметров основан на измерении частоты импульсов, генерируемых в детекторах под воздействием регистрируемого гамма и нейтронного излучения. В качестве детекторов ионизирующего излучения применяются четыре кремниевых полупроводниковых детектора.
Работа дозиметров управляется микропроцессором, выполняющим различные функции: преобразование последовательности поступающих импульсов в величины измеряемых ИЭД и мощности индивидуального эквивалента дозы (далее - МИЭД), самоконтроля, накопления и хранения данных измерений по измерениям ИЭД и МИЭД, возможность обмена информацией с ПЭВМ, управление процессом заряда аккумулятора и т. д.
Результат измерения ИЭД индицируется на ЖКИ с прямым представлением единиц измерения в двух основных режимах - значение ИЭД смешанного излучения и значение нейтронной составляющей ИЭД смешанного излучения.
Измерение МИЭД ведется как служебный режим, без вывода на ЖКИ, только для подачи звуковой сигнализации в случае, если МИЭД превысит установленный порог.
Дозиметры обеспечивают включение звуковой и световой сигнализацию:
- при превышении предупредительного порога по ИЭД;
- при превышении аварийного порога по ИЭД или МИЭД;
- при значении МИЭД гамма-излучения выше 10 Звч-1;
- при значении МИЭД нейтронного излучения выше 2 Звч-1;
- при превышении предела измерения ИЭД гамма и нейтронного излучения, равного 15 Зв;
- при разряде аккумулятора ниже определенного уровня.
Дозиметры в процессе работы обеспечивают автоматическую запись в архив, для последующего считывания в ПЭВМ, значений ИЭД смешанного излучения и нейтронной составляющей ИЭД. Запись значений ИЭД происходит через равный интервал времени, задаваемый пользователем.
При работе дозиметров в системе дозиметрического контроля с применением ПЭВМ, передача данных осуществляется через встроенный в ПЭВМ порт инфракрасной
связи, либо, при отсутствии встроенного порта, через устройство считывания УЗС-01С, построенном на инфракрасном двунаправленном канале связи.
Метрологически значимой частью программного обеспечения (ПО) дозиметров ДВС-02Д является все ПО.
Идентификационные данные программного обеспечения в соответствии с таблицей 1.
Таблица 1 — Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ДВС-02Д | - | V 3.5.6 Build | - | - |
Уровень защиты программного обеспечения дозиметров ДВС-02Д от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - А.
Общий вид дозиметров представлен на рисунках 1 и 2.

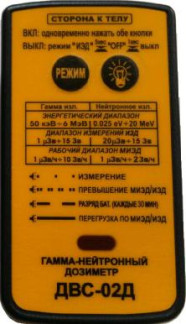

Рисунок 1 - Общий вид дозиметра основного исполнения
Дозиметры опломбированы в соответствии с конструкторской документацией ФВКМ.412113.052. Место пломбирования представлено на рисунке 1и 2.
| Диапазон энергий регистрируемого - гамма излучения - нейтронного излучения | от 50 кэВ до 6 МэВ от 0,025 эВ до 20 МэВ | ||
| Диапазон измерения ИЭД гамма-излучения в диапазоне изменения МИЭД гамма-излучения от 1 мкЗвч-1 до 10 Звч-1 | от 1 мкЗв до 15 Зв | ||
| Диапазон измерения ИЭД нейтронного излучения в диапазоне изменения МИЭД нейтронного излучения от 1 мкЗвч-1 до 2 Звч-1 | от 20 мкЗв до 15 Зв | ||
| Пределы допускаемой основной относительной погрешности измерений смешанного излучения | ± где ИЭ мк ни ни | 20 +1900 •1 рп 15 + Hp | %, ние я в че- че- |
| A J 1 нР I - измеренное значе )Д смешанного излучени Зв; I рп - измеренное зна s ИЭД нейтронного излу1 я в мкЗв. | |||
| Погрешность определения превышения установленного порогового значения находится в пределах: - до 100 мЗвч-1 - свыше 100 мЗвч-1 | не нормируется ±15 % | ||
| Изменение чувствительности дозиметра для типовых спектров нейтронного излучения по отношению к излучению Pu-Be источника | +80 % , минус 50 % |
| Изменение чувствительности дозиметра в зависимости от энергии гамма излучения по отношению к излучению 137Cs (0,662 МэВ) | ±35 % |
| Анизотропия чувствительности дозиметра в телесном угле ±90° для нейтронного излучения Pu-Be источника | ±50 % |
| Анизотропия чувствительности дозиметра в телесном угле ±90° для излучения 137Cs (0,662 МэВ) | ±30 % |
| Время установления рабочего режима дозиметра | не более 15 с |
| Нестабильность показаний дозиметров за 8 ч непрерывной работы относительно среднего значения за этот промежуток времени | не более.±5 % |
| Время непрерывной работы дозиметров в нормальных условиях эксплуатации при естественном радиационном фоне | не менее 168 ч |
| Рабочие условия эксплуатации: - температура окружающего воздуха - относительная влажность окружающего воздуха - атмосферное давление | от минус 20 до плюс 50 °С до 95 % при +35 °С от 84,0 до 106,7 кПа |
| Пределы дополнительной погрешности измерений ИЭД смешанного излучения при отклонении температуры окружающего воздуха от нормальных условий до предельных рабочих значений | не более ±10 % |
| Г абаритные размеры дозиметра (с клипсой) (длина х ширина х высота): - основное исполнение - исполнение 01 | не более (87x47x28) мм не более (97x48x32) мм |
| Масса дозиметра, включая источник электропитания: - основное исполнение - исполнение 01 | не более 0,08 кг не более 0,1 кг |
| Средняя наработка до отказа | не менее 10000 ч |
| Средний срок службы | не менее 7 лет |
Знак утверждения типа наносится фотоспособом на шильдик, закрепленный на корпусе дозиметра, и типографским способом на титульные листы руководства по эксплуатации ФВКМ.412113.052РЭ и паспорта ФВКМ.412113.052ПС.
В комплект поставки дозиметра входят технические средства и эксплуатационная документация, указанные в таблице 2.
Таблица 2 - Комплект поставки дозиметра ДВС-02Д
| Обозначение | Наименование | Коли чество | При меча ние |
| ФВКМ.412113.052 | Дозиметр гамма и нейтронного излучения индивидуальныйДВС-02Д | 1 | |
| ФВКМ.436234.006 | Зарядное устройство ЗУ-1М | * | |
| ФВКМ.436234.008 | Кассетное зарядное устройство КЗУ-28 | * | |
| ФВКМ.436234.007 | Кассетное зарядное устройство КЗУ-56 | * | |
| Устройство считывания УЗС-01С | * | ||
Программное обеспечение | * | ||
| ФВКМ.412113.052РЭ | Руководство по эксплуатации | 1 | |
| ФВКМ.412113.052ПС | Паспорт | 1 | |
| Свидетельство о первичной поверке | 1 | ||
| Упаковка | 1 | ||
| * - Поставляется в соответствии с условиями поставки | |||
осуществляется в соответствии с разделом 4 «Методика поверки» руководства по эксплуатации ФВКМ.412113.052РЭ, утверждённым ГЦИ СИ ФБУ «ЦСМ Московской области» 20 июля 2012 г.
Основное поверочное оборудование:
- поверочная установка типа УПД-ИНТЕР2М или аналогичная с источниками 137Cs, обеспечивающая воспроизведение МАЭД в пределах: от 210-6 до 2,9 Зв-ч-1с погрешностью не более 7 %;
- поверочная установка типа УКПН-2М-Д или аналогичная с источниками Pu-Be;
- секундомер, класс точности 2;
- фантом - куб (30x30x30) см, тканеэквивалентное вещество.
Сведения о методиках/методах измерений изложены в разделе 2 «Использование по назначению» руководства по эксплуатации ФВКМ.412113.052РЭ.
Нормативные документы, устанавливающие требования к дозиметрам гамма- и нейтронного излучения индивидуальным ДВС-02Д
1. ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.
2. ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний.
3. ГОСТ 8.347-79 Государственная система обеспечения единства измерений. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений мощности поглощенной и эквивалентной доз нейтронного излучения.
4. ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования.
3. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- Осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях;
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
