Динамометры электронные переносные АЦД/1, 50803-12

Назначение

Динамометры электронные переносные АЦД/1 (далее - динамометры) предназначены для измерений статических и медленно изменяющихся сил растяжения и сжатия.

Описание

Принцип действия динамометров заключается в преобразовании деформации упругого элемента, вызванной действием приложенной силы, в электрический сигнал.

Динамометр состоит из упругого элемента, с наклеенными на нем тензорезисторами, силовводящих элементов, электронного блока и соединительного кабеля.

Тензорезисторы соединены между собой по мостовой схеме, включающей элементы термокомпенсации и нормирования. Питание тензорезисторного моста осуществляется электронным блоком по соединительному кабелю. Приложенная к динамометру сила вызывает разбаланс тензорезисторного моста. Аналоговый электрический сигнал разбаланса моста поступает в электронный блок для аналого-цифрового преобразования, обработки и индикации результата измерений.

Силовводящие элементы обеспечивают условия силовведения и монтажа динамометра. Электронный блок при помощи клавиш управления позволяет осуществить дополнительные функциональные возможности:

-    установление нулевых показаний;

-    обнуление значения ранее приложенного усилия с сохранением значения этого усилия в памяти.

-    фиксация пикового значения.

Модификации динамометров отличаются видом измеряемой силы, наибольшими пределами измерений, классами точности, габаритными размерами упругих элементов и массой.

Динамометры имеют обозначение АЦД/1 М-Х/ТИ-К,

где: М - вид измеряемой силы (Р - растяжение, C - сжатие, У- универсальный);

Х - наибольший предел измерений (НПИ), кН;

К - класс точности (00; 0,5; 1; 2);

Т - вариант исполнения упругого элемента (1; 2; 3; 4; 5; 6; 7 приведен на

рисунке 2).

Исполнение 1    Исполнение 2    Исполнение 3

Исполнение 7 Рисунок 2. Вариант исполнения упругого элемента

Т

Рисунок 3. Схема пломбировки от несанкционированного доступа и обозначение места

(2) для нанесения оттиска клейма.

ООО «НПО «мэд» АЦД/1У-100/1И-1. Й НПИ-100.0 кН.    ^

НмПи-10,0 кН d-0,01 кН № 2034 2012г.

ДИНАМОМЕТР

ЭЛЕКТРОННЫЙ

ПЕРЕНОСНОЙ

АЦД/1У-100/1И-1 10,0 -100,0 кН

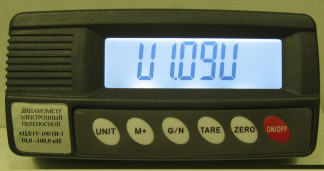

Маркировка динамометра на электронном блоке

Динамометр электронный переносной АЦД/1У-100/1И-1 № 2034 2012 г.в.

Маркировка динамометра на упругом элементе Рисунок 4. Маркировка динамометра электронного переносного АЦД/1

Маркировка динамометра выполнена в виде:

а)    несмываемой наклейки, закрепленной на передней панели электронного блока, на которой нанесено:

-обозначение динамометра;

-    значение наименьшего предела измерения;

-    значение наибольшего предела измерения;

б)    несмываемой наклейки, закрепленной на задней панели электронного блока, на которой нанесено:

-    обозначение динамометра;

-    наименование предприятия-изготовителя;

-    серийный номер динамометра;

-    значение наибольшего предела измерения (НИИ);

-    значение наименьшего предела измерения (НмПИ);

-дискретность отсчетного устройства (d);

-    год выпуска динамометра;

-    знак утверждения типа;

в) несмываемой наклейки, закрепленной на упругом элементе, на которой нанесено:

-    обозначение динамометра;

-    серийный номер динамометра;

-    год выпуска динамометра.

Программное обеспечение

В динамометрах используется встроенное в электронный блок программное обеспечение, которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке и предоставлению измерительной информации. Корпус электронного блока защищен пломбой (Рисунок 3).

Идентификационные данные программного обеспечения приведены в таблице 1

Таблица 1

Идентификация программы: номер версии программного обеспечения отображается на дисплее электронного блока при включении динамометра.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

Наибольшие пределы измерений Х и предельные значения составляющих погрешности, связанных с воспроизводимостью показаний b, повторяемостью показаний Ъ\ интерполяцией fc, дрейфом нуля f0, гистерезисом v и ползучестью с приведены в таблице 2.

Пределы допускаемой относительной погрешности динамометра:

АЦД/1М-Х/ТИ-00................................................................................± 0,06

АЦД/1 М-Х/ТИ-0,5...............................................................................± 0,12

АцД/1 М-Х/ТИ-1.................................................................................± 0,24

АцД/1 М-Х/ТИ-2.................................................................................± 0,45

Таблица 2

Максимальные габаритные размеры и масса упругого элемента с силоводящими элементами в зависимости от наибольшего предела измерений приведены в таблице 3.

Таблица 3

Габаритные размеры электронного блока, мм (длина, ширина, высота).................175, 85, 50

Масса электронного блока, кг..............................................................................2,5

Питание динамометров осуществляется:

-    от аккумуляторных батарей напряжением, В......................................................7,2

-    от сети переменного тока:

-    напряжение, В.................................................................................от 187 до 242

-    частота, Гц ........................................................................................от 49 до 51

-    потребляемая мощность, Вт, не более....................................................................20

Условия эксплуатации:

-    область нормальных значений температуры окружающего воздуха, °С......от + 15 до + 25

-    область нормальных значений относительной влажности, %.........................от 45 до 80

Средний срок службы динамометров, лет,.......................................................................10

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на несмываемую наклейку с маркировкой изготовителя, закрепленную на задней панели электронного блока, фотохимическим способом.

Комплектность

1.    Динамометр электронный переносной АЦД/1 - 1 шт.

2.    Руководство по эксплуатации МЭД1.736.001 РЭ-1 экз.

3.    Методика поверки МП 2301-238-2012- 1 экз.

Поверка

осуществляется по методике поверки МП 2301-238-2012 «Динамометры электронные переносные АЦД/1. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 02.07.2012 г.

Основные средства поверки: машины силовоспроизводящие 1-го разряда по ГОСТ Р 8.6632009.

Сведения о методах измерений

изложены в руководстве по эксплуатации «Динамометры электронные переносные АЦД/1. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к динамометрам электронным переносным АЦД/1

1.    ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений силы».

2.    ISO 376: 2011 «Металлические материалы - Калибровка эталонных силоизмерительных динамометров, применяемых для поверки испытательных машин одноосного нагружения».

3. ТУ 4273-025- 67392736-2012 «Динамометры электронные переносные АЦД/1. Технические условия».

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
