| Номер в госреестре | 50804-12 |
| Наименование СИ | Установки контроля загрязнения рук и ног |
| Обозначение типа СИ | Sirius-5PB |
| Изготовитель | "Canberra Industries, Inc.", США |
| Год регистрации | 2012 |
| Срок свидетельства | 17.08.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Установка контроля загрязнения рук и ног Sirius-5PB предназначена для обнаружения внешнего загрязнения на руках и обуви людей путем измерения потока бета ионизирующих частиц.
Установка контроля загрязнения рук и ног Sirius-5PB является стационарным прибором для автоматического одновременного измерения потока бета-частиц.
Принцип действия установки Sirius-5PB основан на регистрации импульсов, создаваемых заряженными частицами в счетчиках на основе пластиковых сцинтилляторов ТРS-B-579. Для контроля поверхностного загрязнения рук используются счетчики ТРS-B-579 с мелкой сеткой толщиной 0,5 мм. Для контроля поверхностного загрязнения ног используются счетчики ТРS-B-579 с защитной решеткой и с мелкой сеткой толщиной 0,25 мм.
Запуск измерений автоматизирован и включается посредством инфракрасных датчиков.
Для эксплуатации установки Sirius-5PB в штатном режиме не требуется пользовательского интерфейса, процесс мониторинга сопровождается голосовыми командами, при выявлении загрязнения включается звуковая сигнализация, и на цветном жидкокристаллическом дисплее отображается загрязненный участок.
В установке Sirius-5PB установлены промышленный компьютер, все разъемы компьютера скрыты за крышкой люка с замком.
Установки Sirius-5PB работает под управлением операционной системы Windows XP Embedded, имеющей штатные средства ограничения доступа. Для управления установкой используется программа MONITOR.EXE, запускаемая автоматически при включении установки, которая обеспечивает управление установкой и позволяет проводить диагностику на уровне электронных плат. Установка Sirius-5PB может работать как в полностью автономном режиме, так и выводить сигналы на удаленные устройства. Предусмотрено три основных режима работы:
Normal - Нормальный режим работы
Alarm Test - Проверка сигнализации
Service - Режим обслуживания
В режиме Normal установки Sirius-5PB работают автономно, обеспечивая мониторинг загрязнения персонала в соответствии с параметрами, заданными в различных окнах меню Service. Режимы Alarm Test и Service предназначены для использования исключительно техническими специалистами для проверки сигнализации и для тестирования отдельных узлов установки.
Переход в режим Alarm Test осуществляется с помощью маленького ключа, вставляемого в замок Alarm Test и переключения монитора из режима Normal в режим Alarm Test. Переключатель в целях защиты от преднамеренного вмешательства расположен под рамкой счетчика правой руки. По окончании проверки порогов сигнализации ключ переводят в положение Normal и извлекают из замка.
Для подключения к компьютерной сети в установках Sirius-5PB предусмотрены разъемы Ethernet с возможностью объединения в сеть до 90 мониторов.
После завершения измерений все результаты отображаются на экране дисплея, расположенного внутри консоли установок Sirius-5PB, при этом указывается расположение загрязненного участка, тип излучения и приводится результат измерения. В случае превышения заданного порогового значения поверхностного загрязнения выдается звуковой сигнал.
Программное обеспечение обеспечивает работу Установки в полностью автоматическом режиме. В штатном режиме работы (NORMAL) ПО осуществляет обработку данных со счетчиков, сравнение результата измерения с установленным порогом, вывод сигнала ЧИСТО/ГРЯЗНО, ведение аппаратного журнала Установки.
Доступ к параметрам настройки системы, работающей под управлением Windows XP Embedded, имеет только пользователь с уровнем доступа «администратор».
Идентификационные данные ПО «Программа управления и настройки Установки контроля загрязнения рук и ног Sirius» приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование ПО | Номер версии ПО | Контрольная сумма исполняемого кода | Алгоритм вычисления цифрового кода |
| «Программа для управления и настройки установки Sirius» | MONITOR.EXE | 8.02 | BE35883B1F733A C868FEDFA7898 0F611 | MD5 |
Уровень защиты программного обеспечения установки контроля загрязнения рук и ног Sirius-5PB от непреднамеренных и преднамеренных изменений соответствует классу А в соответствии с МИ 3286-2010.
Общий вид установки приведен на рис.1. На рисунке указано место нанесения наклейки защиты от несанкционированного доступа.

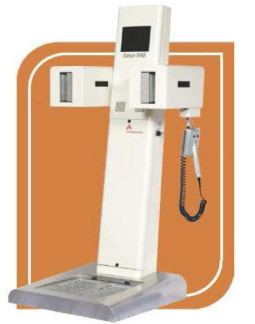

Рисунок 1 - Общий вид установки контроля загрязнения рук и ног Sirius-5PB
Основные метрологические и технические характеристики установки контроля загрязнения рук и ног Sirius-5PB приведены в таблицах 2 и 3.
| Изотоп | Эффективность регистрации в 2п стерадиан | |
| Счетчики TPS-B-579, в контакте, с мелкой сеткой толщиной 0,5 мм, не менее | Счетчики TPS-B-579, в контакте, с защитной решеткой для ног и с мелкой сеткой толщиной 0,25 мм, не менее | |
| 14С (бета) | 4% | 3% |
| 99Tc (бета) | 13% | 10% |
| 60Co (бета) | 15% | 12% |
| 137Cs (бета) | 21% | 18% |
| 36Cl (бета) | 23% | 18% |
| yuSr/90Y (бета) | 29% | 23% |
| 241Am (альфа) | 11% | 3% |
| 239Pu (альфа) | 12% | 4% |
Таблица 3 - Метрологические и технические характеристики установки контроля загрязнения рук и ног Sirius-5PB
| Наименование характеристики, единица измерения | Номинальное значение характеристики |
| Счетчики поверхностного загрязнения рук | |
| 2 Площадь окна (1-го счетчика), см | 579 |
| Фон бета-излучения, с-1, не более | 30 |
| Пределы обнаружения при вероятности 0,95 %: - бета-излучения, Бк | 20 |
| Счетчики поверхностного загрязнения ног | |
| 2 Площадь окна (1-го счетчика), см | 579 |
| Фон бета-излучения, с-1, не более | 30 |
| Пределы обнаружения при вероятности 0,95 %: - бета-излучения, Бк | 40 |
| Технические характеристики | |
| Рабочие условия эксплуатации: 0/-ч - температура, С - температура хранения, С - атмосферное давление, гПа - относительная влажность | от 0 до + 40 от 0 до + 50 800 - 1060 до 85 % при + 35 0С (до 95 % при хранении без образования конденсата) |
| Питание от сети переменного тока: напряжением, В частотой, Гц | 990+ю% 220-15% 50±1 |
| Потребляемая мощность, В-А | 110 |
| Г абаритные размеры, мм | 1812 х 764 х 920 |
| Масса, кг, не более | 136 |
| Время установления рабочего режима, мин, не более | 10 |
| Средняя наработка на отказ, ч, не менее | 4000 |
| Среднее время восстановления, ч, не более | 12 |
| Средний срок службы до первого капитального ремонта, лет, не менее | 6 |
Знак утверждения типа наносят на корпус установки, клеящейся маркой, изготовленной фотоспособом и на титульном листе Руководства по эксплуатации установок методом компьютерной графики.
Комплект поставки установки Sirius-5PB представлен в таблице 3.
Таблица 3
| № | Наименование | Обозначение | Количество, шт. |
| 1. | Установка контроля загрязнения рук и ног | Sirius-5PB | 1 |
| 2. | Руководство по эксплуатации «Установка контроля загрязнения рук и ног Sirius-5PB» | CPR-326MN001 | 1 |
| 3. | Методика поверки «Установка контроля загрязнения рук и ног Sirius-5PB» | Sirius^PB-МП | 1 |
осуществляется по методике поверки «Установка контроля загрязнения рук и ног Sirius-5PB. Методика поверки Sirius.5PB-МП», разработанной и утвержденной ГЦИ СИ ОАО «СНИИП» в марте 2012 г.
Основными средствами поверки являются эталонные (образцовые) рабочие не ниже
2-го разряда по ГОСТ 8.033-96 радиометрические источники типа 1С0 из 90Sr+90Y и типа 6С0 из 90Sr+90Y с активностью от 5 до 5-105 Бк.
«Установка контроля загрязнения рук и ног Sirius-5PB» Руководство по эксплуатации CPR326MN001.
Нормативные документы, устанавливающие требования к установкам контрольным радиометрическим Sirius-5PB
1. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
2. ГОСТ 4.59-79 «Средства измерений ионизирующих излучений. Номенклатура показателей»;
3. ГОСТ 8.033-96 «Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета- частиц и фотонов радионуклидных источников».
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Установка может использоваться на атомных станциях и на объектах атомной промышленности для контроля загрязнения персонала.
