| Номер в госреестре | 50806-12 |
| Наименование СИ | Система измерительно-управляющая в составе АСУ ТП 5-го энергоблока Южно-Сахалинской ТЭЦ-1 |
| Изготовитель | ЗАО "Модульные Системы Торнадо", г.Новосибирск |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Система измерительно - управляющая в составе АСУ ТП 5-го энергоблока ЮжноСахалинской ТЭЦ-1 (далее - СИУ ТЭЦ) предназначена для измерения параметров технологических процессов (давление, температура, концентрация газов, расход жидкости, влажность воздуха) на 5-ом энергоблоке Южно-Сахалинской ТЭЦ-1. СИУ ТЭЦ обеспечивает сбор и обработку измерительной информации, формирование сигналов управления и регулирования (органы пуска и останова двигателей оборудования, органы технологических защит и блокировок), а также оперативный контроль состояния технологического оборудования, оперативное управление энергоблоком и отдельными его составляющими.
СИУ ТЭЦ имеет в своем составе 170 измерительных каналов (ИК), включающих первичные измерительные преобразователи и вторичную (электронную) часть (ВИК), состоящую из барьеров безопасности и измерительных модулей ввода ПТК"ТОК.КАОО-К".
Кроме того, в состав СИУ ТЭЦ входят 3 канала вывода (формирования) сигналов управления и регулирования, построенных на модулях вывода того же ПТК.
Измерительные каналы ПТК "TORNADO-N" построены на основе следующих измерительных модулей:
- модуль ввода сигналов силы постоянного тока MIRage-NAI;
- модуль ввода сигналов от термометров сопротивления MIRage-NРТ;
- модуль ввода сигналов от термопар MIRage-OTHERM;
- модуль вывода сигналов силы постоянного тока MIRage-NAО.
Принцип действия измерительных каналов (ИК) СИУ ТЭЦ при измерении параметров технологического процесса заключается в следующем:
- первичные измерительные преобразователи (датчики) преобразуют текущие значения параметров технологического процесса в унифицированные электрические аналоговые сигналы силы постоянного тока в диапазоне от 4 до 20 мА;
- унифицированные сигналы с первичных измерительных преобразователей поступают на входы измерительных модулей программно-технических комплексов (ПТК) "TORNADO-N";
- цифровые коды, преобразованные в значения физических параметров технологического процесса, отображаются на мониторах рабочих станций оператора;
- часть полученных цифровых кодов преобразуется в аналоговые сигналы управления в виде силы постоянного тока стандартного диапазона.
Информация об измеряемых параметрах технологического процесса, настройка программно-технического комплекса, конфигурирование параметров и характеристик АСУ ТП осуществляется с АРМ оператора- автоматизированного рабочего места .
Питание СИУ ТЭЦ осуществляется от источников бесперебойного питания переменного тока 220 В, 50 Гц.
Унифицированный корпус модулей предусматривает их установку на DIN-рейку шириной 34 мм, обеспечивает электрическую изоляцию и гальваническую развязку измерительной и управляющей частей системы, надёжное подключение кабелей датчиков.
Конструктивно ПТК системы вместе с источниками питания и соединительными кабелями размещён в 18 металлических шкафах напольного и навесного исполнения. В системе
используются одно- и двухдверные шкафы напольные 2-х типоразмеров с двусторонним обслуживанием и настенные 1-го типоразмера с односторонним обслуживанием.
АРМ оператора реализовано на стандартных средствах вычислительной техники, совместимых с IBM PC.

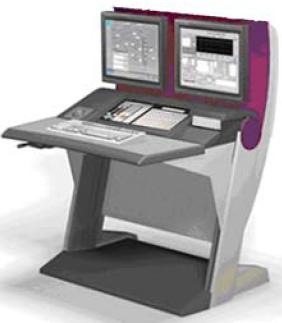

Общий вид компонентов системы показан на рисунке 1.
Рис.1 Общий вид компонентов системы
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентиф икатор ПО |
| Встроенное программное обеспечение MIRage-NAI | NAI | v 7.1.1.1 | - |
| Встроенное программное обеспечение MIRage- ЫРТ | NPT | v 7.1.1.3 | - |
| Встроенное программное обеспечение MIRage- OTHERM | NTHERM | v 7.1.1.2 | - |
| Встроенное программное обеспечение MIRage-NAО | NAO | v 7.2.0.2 | - |
Встроенное программное обеспечение (ПО) модулей ввода/вывода, входящих в ПТК "TORNADO-N", предназначенное для автоматизированного управления технологическими процессами системы измерительно-управляющей 5-го энергоблока Южно-Сахалинской ТЭЦ-1, не влияет на метрологические характеристики средства измерений (метрологические характеристики модулей нормированы с учётом ПО).
Программная защита от несанкционированного изменения ПО реализована на основе разграничения прав пользователей. Доступ к функциям ПО ограничен уровнем доступа, который назначается каждому оператору. Имеется несколько уровней доступа. Аппаратная защита от несанкционированного доступа обеспечивается применением механических замков и установкой разрушаемых шильд-наклеек между дверцами и корпусами шкафов системы.
Уровень защиты - «С» по МИ 3286-2010.
Таблица №2
| ИК, диапазоны измерений, пределы допускаемой погрешности | Состав ИК | ||||
| первичный измерительный преобразователь (тип, пределы допускаемой основной погрешности ) | промежуточный преобразователь (тип, пределы допускаемой основной погрешности ) | ПТК "TORNADO-N", модуль аналогового ввода, пределы допускаемой погрешности (ВИК) | |||
| в рабочих условиях | основной | диапазоны измерений | |||
| основная в рабочих условиях | |||||
| ИК давления | |||||
| ± 1,4 % | ± 0,7 % | от 0, 0 до 160,0 кПа | Преобразователь давления измерительный (абсолютное давление) АИР-20АЕх/М2-ДА, уо = ±0,15 % Госреестр №30402-05 | Барьер безопасности РИФ-АГ2-БШ Госреестр №45499-10 | Измерительный модуль ввода MIRage-NAI, Госреестр № 42754-09 ± 0,6 % | ± 1,3 % |
| ± 1,4 % | ± 0,8 % | от 0,0 до 350,0 кПа | Преобразователь давления измерительный (избыточное давление) АИР-20А/М2-ДИ, уо =±0,50 % Госреестр №30402-05 | - | Измерительный модуль ввода MIRage-NAI, Госреестр № 42754-09 ± 0,5 % | ± 0,65 % |
| ± 1,4 % | ± 0,8 % | от 0,0 до 0,75 МПа | Преобразователь давления измерительный (избыточное давление) АИР-20А/М2-ДИ, Уо =±0,50 % Госреестр №30402-05 | - | Измерительный модуль ввода MIRage-NAI, Госреестр № 42754-09 ± 0,5 % | ± 0,65 % |
| ± 1,4 % | ± 0,8 % | от 0,0 до 0,80 МПа | Преобразователь давления измерительный (избыточное давление) АИР-20А/М2-ДИ, Уо =±0,50 % Госреестр №30402-05 | - | Измерительный модуль ввода MIRage-NAI, Госреестр № 42754-09 ± 0,5 % | ± 0,65 % |
| ИК, диапазоны измерений, пределы допускаемой погрешности | Состав ИК | ||||
| первичный измерительный преобразователь (тип, пределы допускаемой основной погрешности ) | промежуточный преобразователь (тип, пределы допускаемой основной погрешности ) | ПТК "TORNADO-N", модуль аналогового ввода, пределы допускаемой погрешности (ВИК) | |||
| в рабочих условиях | основной | диапазоны измерений | |||
| основная в рабочих условиях | |||||
| ИК давления | |||||
| ± 2,8 % | ± 0,9 % | от 0,0 до 1,20 МПа | Преобразователь давления измерительный 1) (избыточное давление) АИР-20АЕх/М2-ДИ , уо = ± 0,50 % Госреестр №30402-05 | Барьер безопасности РИФ-АГ2-ОШ Госреестр №45499-10 | Измерительный модуль ввода MIRage-NAI, Госреестр № 42754-0 ± 0,6 % | ± 1,3 % |
| ± 2,8 % | ± 0,9 % | от 4,0 до 5,0 МПа | Преобразователь давления измерительный (избыточное давление) АИР-20АЕх/М2-ДИ , уо = ± 0,50 % Госреестр №30402-05 | Барьер безопасности РИФ-АГ2-ОШ Госреестр №45499-10 | Измерительный модуль ввода MIRage-NAI, Госреестр № 42754-09 ± 0,6 % | ± 1,3 % |
| ± 1,4 % | ± 0,7 % | от 0 до 350,0 кПа | Преобразователь давления измерительный (давление-разрежение) АИР-20А/М2-ДИВ , уо =± 0,50 % Госреестр №30402-05 | - | Измерительный модуль ввода MIRage-NAI, Госреестр № 42754-09 ± 0,5 % | ± 0,65 % |
| ± 1,7 % | ± 0,8 % | от 0 до 3,50 кПа | Преобразователь давления измерительный (давление-разрежение) АИР-20АЕх/М2-ДИВ, уо = ± 0,40 % Госреестр №30402-05 | Барьер безопасности РИФ-АГ2-ОШ Госреестр №45499-10 | Измерительный модуль ввода MIRage-NAI, Госреестр № 42754-09 ± 0,6 % | ± 1,3 % |
| ИК, диапазоны измерений, пределы допускаемой погрешности | Состав ИК | ||||
| первичный измерительный преобразователь (тип, пределы допускаемой основной погрешности ) | промежуточный преобразователь (тип, пределы допускаемой основной погрешности ) | ПТК "TORNADO-N", модуль аналогового ввода, пределы допускаемой погрешности (ВИК) | |||
| в рабочих условиях | основной | диапазоны измерений | |||
| основная в рабочих условиях | |||||
| ИК давления | |||||
| ± 1,75 % | ± 0,9 % | от 0 до 63,0 кПа | Преобразователь давления измерительный ( разность давлений) АИР-20АЕх/М2-ДД, уо = ± 0,5 % Госреестр №30402-05 | Барьер безопасности РИФ-АГ2^Ш Госреестр №45499-10 | Измерительный модуль ввода MIRage-NAI, Госреестр № 42754-09 ± 0,6 % | ± 1,3 % |
| ± 1,75 % | ± 0,9 % | от 0 до 10,0 кПа | |||
| ± 1,9 % | ± 0,95 % | от 0 до 1,0 кПа | Преобразователь давления измерительный ( разность давлений) АИР-20АЕх/М2-ДД, уо = ± 0,6 % Госреестр №30402-05 | Барьер безопасности РИФ-АГ2^Ш Госреестр №45499-10 | Измерительный модуль ввода MIRage-NAI, Госреестр № 42754-09 ± 0,6 % | ± 1,3 % |
| ± 1,9 % | ± 1,25 % | от 0 до 20,0 кПа | Преобразователь давления измерительный ( разность давлений) АИР-20А/М2-ДД, уо = ± 1,0 % Госреестр №30402-05 | - | Измерительный модуль ввода MIRage-NAI, Госреестр № 42754-09 ± 0,5 % | ± 0,65 % |
| ± 0,7 % | ± 0,55 % | от 0 до 50,0 кПа | Преобразователь давления измерительный (дифференциальное давление) 265DS 2600Т, уо = ± 0,04 % Госреестр №25932-05 | - | Измерительный модуль ввода MIRage-NAI, Госреестр № 42754-09 ± 0,5 % | ± 0,65 % |
| ИК, диапазоны измерений, пределы допускаемой погрешности | Состав ИК | ||||
| первичный измерительный преобразователь (тип, пределы допускаемой основной погрешности ) | промежуточный преобразователь (тип, пределы допускаемой основной погрешности ) | ПТК "TORNADO-N", модуль аналогового ввода, пределы допускаемой погрешности (ВИК) | |||
| в рабочих условиях | основной | диапазоны измерений | |||
| основная в рабочих условиях | |||||
| ИК расхода жидкости | |||||
| ± 1,2 % 2) | ± 0,7 % 2) | от 75 до 200 м3/ч | Расходомер-счётчик электромагнитный ВЗЛЁТ ТЭР 5о = ± 0,35 %, 5раб = ± 1,1 % Госреестр № 39735-08 | - | Измерительный модуль ввода MIRage-NAI, Госреестр № 42754-09 ± 0,5 % | ± 0,6 % |
| ± 1,35 % | ± 1,25 % | от 70 до 220 м3/ч | Расходомер-счётчик UFM 005-2 уо = ± 1,0 %, Ураб = ± 1,0 %, Госреестр № 36941-08 | - | Измерительный модуль ввода MIRage-NAI, Госреестр № 42754-09 ± 0,5 % | ± 0,6 % |
| И | [К температуры и влажности воздуз | (а | |||
| ± 4,0 % | ± 2,3 % | ф от 0 до 100 % | Преобразователь температуры и влажности измерительный 1) РОСА-10/М Уоф = ± 2,0 % Дот = ± 0,2 0С Госреестр № 27728-09 | - | Измерительный модуль ввода MIRage-NAI, Госреестр № 42754-09 ± 0,5 % | ± 0,6 % |
| ± 0,3 0С | ± 0,3 0С | Т от минус 35 до 34 0С | |||
| ИК, диапазоны измерений, пределы допускаемой погрешности | Состав ИК | ||||
| первичный измерительный преобразователь (тип, пределы допускаемой основной погрешности ) | промежуточный преобразователь (тип, пределы допускаемой основной погрешности ) | ПТК "TORNADO-N", модуль аналогового ввода, пределы допускаемой погрешности (ВИК) | |||
| в рабочих условиях, | основной | диапазоны измерений | |||
| основная в рабочих условиях | |||||
| ИК газового контроля | |||||
| ± 19,0 % ± 19,0 %2) | ± 11,0 % ± 11,0 % 2) | от 0 до 100% НКПР | Г азоанализатор СГОЭС - метан СН4 Уо = ± 10,0 % (от 0 до 50 % НКПР), 5о= ± 10,0 % (от 50 до 100 % НКПР) Г осреестр № 32808-11 | - | Измерительный модуль ввода MIRage-NAI, Госреестр № 42754-09 ± 0,5 % | ± 0,6 % |
| ± 19,0 % | ± 11,0 % | от 0 до 100,0 -1 млн | Г азоанализатор Servomex 4900, метан СН4 , уо = ± 10,0 % Госреестр № 16161-97 | - | Измерительный модуль ввода MIRage-NAI, Госреестр № 42754-09 ± 0,5 % | ± 0,6 % |
| ± 29,0 % | ± 16,5 % | от 0 до 50,0 -1 млн | Г азоанализатор Servomex 4900, оксид углерода СО уо = ± 15,0 % Госреестр № 16161-97 | - | Измерительный модуль ввода MIRage-NAI, Госреестр № 42754-09 ± 0,5 % | ± 0,6 % |
| ± 12,0 % | ± 4,5 % | от 0 до 5,0 % | Г азоанализатор Servomex 4900, диоксид углерода СО2 Уо = ± 4,0 % Госреестр № 16161-97 | - | Измерительный модуль ввода MIRage-NAI, Госреестр № 42754-09 ± 0,5 % | ± 0,6 % |
| ± 19,0 % | ± 11,0 % | от 0 до 100,0 -1 млн | Г азоанализатор Servomex 4900, оксид азота NO, уо = ± 10,0 % Госреестр № 16161-97 | - | Измерительный модуль ввода MIRage-NAI, Госреестр № 42754-09 ± 0,5 % | ± 0,6 % |
| ± 4,0 % | ± 2,3 % | от 0 до 30,0 % | Г азоанализатор Servomex 4900, кислород О2 Уо = ± 2,0 % Госреестр № 16161-97 | - | Измерительный модуль ввода MIRage-NAI, Госреестр № 42754-09 ± 0,5 % | ± 0,6 % |
| ИК, диапазоны измерений, пределы допускаемой погрешности | Состав ИК | ||||
| первичный измерительный | промежуточный преобразователь (тип, пределы допускаемой основной погрешности ) | ПТК "TORNADO-N", модуль аналогового ввода, пределы допускаемой погрешности (ВИК) основная в рабочих условиях | |||
| в рабочих условиях | основной | диапазоны измерений | ' ПрсООрНЗОВНТсЛЬ (тип, пределы допускаемой основной погрешности ) | ||
| ИК температуры | |||||
| ± 1,0 0С | ± 0,8 0С | от 10,0 до 30,0 0С | Термопреобразователь сопротивления ТС 1288АЭЕх/9- 100П, (класс допуска В), До= ± 0,45 0С Госреестр № 18131-09 | Барьер безопасности РИФ-П1112^Ш Г осреестр №45499-10 | Измерительный модуль ввода MIRage- NPT Госреестр № 42754-09 Д = ± 0,5 0С | Д = ± 0,8 0С |
| ± 1,0 0С | ± 0,75 0С | от 5,0 до 25,0 0С | Термопреобразователь сопротивления ТС 1288АЭ/9-100П, (класс допуска В), До= ± 0,425 0С Госреестр № 18131-09 | - | Измерительный модуль ввода MIRage- NPT Госреестр № 42754-09 Д = ± 0, 5 0С | Д = ± 0,8 0С |
| ± 1,0 0С | ± 0,8 0С | от 0 до 35,0 0С | Термопреобразователь сопротивления ТС 1088А/1-100П, (класс допуска В), До= ± 0,475 0С Госреестр № 18131-09 | - | Измерительный модуль ввода MIRage- NPT Госреестр № 42754-09 Д = ± 0,5 0С | Д = ± 0,8 0С |
| ± 1,0 0С | ± 0,8 0С | от 0 до 40,0 0С | Термопреобразователь сопротивления ТС 1088А/1-100П, (класс допуска В), До= ± 0,475 0С Госреестр № 18131-09 | - | Измерительный модуль ввода MIRage- NPT Госреестр № 42754-09 Д = ± 0, 5 0С | Д = ± 0,8 0С |
| ИК, диапазоны измерений, пределы допускаемой погрешности | Состав ИК | ||||
| первичный измерительный преобразователь (тип, пределы допускаемой основной погрешности ) | промежуточный преобразователь (тип, пределы допускаемой основной погрешности ) | ПТК "TORNADO-N", модуль аналогового ввода, пределы допускаемой погрешности (ВИК) основная в рабочих условиях | |||
| в рабочих условиях | основной | диапазоны измерений | |||
| ИК температуры | |||||
| ± 1,0 0С | ± 0,8 0С | от 10 до 35,0 0С | Термопреобразователь сопротивления ТС 1088А/1-100П, (класс допуска В), До= ± 0,5 0С Госреестр № 18131-09 | - | Измерительный модуль ввода MIRage- NPT Госреестр № 42754-09 Д = ± 0,5 0С | Д = ± 0,8 0С |
| ± 1,1 0С | ± 0,9 0С | от 15 до 55,0 0С | Термопреобразователь сопротивления ТС 1088А/1-100П, (класс допуска В), До= ± 0,6 0С Госреестр № 18131-09 | - | Измерительный модуль ввода MIRage- NPT Госреестр № 42754-09 Д = ± 0,5 0С | Д = ± 0,8 0С |
| ± 1,0 0С | ± 0,8 0С | от минус 5, 0 до 40,0 0С | Термопреобразователь сопротивления ТС 1088А/1-100П 1), (класс допуска В), До= ± 0,5 0С Госреестр № 18131-09 | - | Измерительный модуль ввода MIRage- NPT Госреестр № 42754-09 Д = ± 0,5 0С | Д = ± 0,8 0С |
| ± 1,0 0С | ± 0,7 0С | от минус 16, 0 до 20,0 0С | Термопреобразователь сопротивления ТС 1088А/1-100П, (класс допуска В), До= ± 0,40 0С Госреестр № 18131-09 | - | Измерительный модуль ввода MIRage- NPT Госреестр № 42754-09 Д = ± 0,5 0С | Д = ± 0,8 0С |
| ИК, диапазоны измерений, пределы допускаемой погрешности | Состав ИК | ||||
| первичный измерительный преобразователь (тип, пределы допускаемой основной погрешности ) | промежуточный преобразователь (тип, пределы допускаемой основной погрешности ) | ПТК "TORNADO-N", модуль аналогового ввода, пределы допускаемой погрешности (ВИК) основная в рабочих условиях | |||
| в рабочих условиях | основной | диапазоны измерений | |||
| ИК температуры | |||||
| ± 1,7 0С | ± 1,4 0С | от 70,0 до 120 0С | Термопреобразователь сопротивления ТС 1088АЭЕх/ 1-100П, (класс допуска В), До= ± 0,9 0С Госреестр № 18131-09 | Барьер безопасности РИФ-ШШ-DIN Г осреестр №45499-10 | Измерительный модуль ввода MIRage- NPT Госреестр № 42754-09 Д = ± 0,8 0С | Д = ± 1,25 0С |
| ± 1,7 0С | ± 1,3 0С | от минус 10 до 120 0С | Термопреобразователь сопротивления ТС 1088АЕх/1-100П, (класс допуска В), До= ± 0,9 0С Госреестр № 18131-09 | Барьер безопасности РИФ-П1112-DIN Г осреестр №45499-10 | Измерительный модуль ввода MIRage- NPT Госреестр № 42754-09 Д = ± 0,8 0С | Д = ± 1,25 0С |
| ± 1,0 0С | ± 0,8 0С | от минус 5 до 40 0С | Термопреобразователь сопротивления ТС 1088ЭА/8-100П 1), (класс допуска В), До= ± 0,5 0С Госреестр № 18131-09 | - | Измерительный модуль ввода MIRage- NPT Госреестр № 42754-09 Д = ± 0,5 0С | Д = ± 0,8 0С |
| ± 1,0 0С | ± 0,8 0С | от 10,0 до 35,0 0С | Термопреобразователь сопротивления ТС 1088ЭА/8-100П, (класс допуска В), До= ± 0,5 0С Госреестр № 18131-09 | - | Измерительный модуль ввода MIRage- NPT Госреестр № 42754-09 Д = ± 0,5 0С | Д = ± 0,8 0С |
| ИК, диапазоны измерений, пределы допускаемой погрешности | Состав ИК | ||||
| первичный измерительный преобразователь (тип, пределы допускаемой основной погрешности ) | промежуточный преобразователь (тип, пределы допускаемой основной погрешности ) | ПТК "TORNADO-N", модуль аналогового ввода, пределы допускаемой погрешности (ВИК) основная в рабочих условиях | |||
| в рабочих условиях | основной | диапазоны измерений | |||
| ИК температуры | |||||
| ± 1,3 0С | ± 0,9 0С | от 70,0 до 150 0С | Т ермопреобразователь сопротивления ТС 1088А/1-100П, (класс допуска АА), До= ± 0,36 0С Госреестр № 18131-09 | Измерительный модуль ввода MIRage- NPT Госреестр № 42754-09 Д = ± 0,7 0С | Д = ± 1,1 0С | |
| ± 1,3 0С | ± 0,9 0С | от 40,0 до 130 0С | Термопреобразователь сопротивления ТС 1088А/1-100П, (класс допуска АА), До= ± 0,32 0С Госреестр № 18131-09 | - | Измерительный модуль ввода MIRage- NPT Госреестр № 42754-09 Д = ± 0,7 0С | Д = ± 1,1 0С |
| ± 3,8 0С | ± 2,5 0С | от 333 до 516 0С | Преобразователь термоэлектрический ТП- 2088АЕх/1-ТХА(К), (класс допуска 1), До= ± 2,0 0С Госреестр № 18524-10 | Барьер безопасности РИФ-ШШ-DIN Госреестр №45499-10 | Измерительный модуль ввода MIRage- NTНЕRМ Госреестр № 42754-09 Д = ± 1,1 0С | Д= ± 2,8 0С |
| ± 2,0 % | ± 0,8 % | от минус 10 до 15 0С | Термопреобразователь Т СПУ-0104 АЕх-А8 1), Уо = ± 0,5 % Госреестр № 29336-05 | Барьер безопасности РИФ-АГ2^Ш Госреестр №45499-10 | Измерительный модуль ввода MIRage-NAI, Госреестр № 42754-09 у = ± 0,55 % | у = ± 0,7 % |
| ИК, диапазоны измерений, пределы допускаемой погрешности | Состав ИК | ||||
| первичный измерительный преобразователь (тип, пределы допускаемой основной погрешности ) | промежуточный преобразователь (тип, пределы допускаемой основной погрешности ) | ПТК "TORNADO-N", модуль аналогового ввода, пределы допускаемой погрешности (ВИК) | |||
| в рабочих условиях | основной | диапазон формирова ния | |||
| основная в рабочих условиях | |||||
| ИК вывода аналоговых сигналов | |||||
| ± 0,45 % | ± 0,23 % | от 4 до 20 мА | - | - | Измерительный модуль вывода MIRage-NAO Госреестр № 42754-09 у = ± 0,23 % | у = ± 0,45 % |
| Примечания: - 1 первичный измерительный преобразователь устанавливается вне помещения машинного зала; - погрешность модулей в ИК с промежуточными преобразователями (ПП) указана с учётом погрешности 1111; - в таблице погрешность, выраженная в процентах, является приведенной, а при наличии сноски 2 - относительной Нормирующим значением для приведенной погрешности является модуль алгебраической разности верхнего и нижнего пределов диапазона измерения; Допускается применение первичных измерительных преобразователей аналогичных типов, прошедших испытания для целей утверждения типа, с техническими и метрологическими характеристиками не хуже, чем указано в таблице (замена измерительных компонентов оформляется актом). | |||||
Рабочие условия эксплуатации:
- диапазон температуры окружающего воздуха, С
первичные измерительные преобразователи вне машинного зала......от минус 35 до 40
первичные измерительные преобразователи в машинном зале.............от 0 до 40
вторичная часть системы (ПТК "ТОРНАДО-N")...............................от 0 до 55
- относительная влажность окружающего воздуха
(без конденсации влаги), %, не более................................................95
- диапазон атмосферного давления, кПа........................................от 84 до 106,7
Средний срок службы, лет,................................................................. 10
Средняя наработка на отказ, ч.............................................................................10000
Параметры электропитания - (220 ± 22) В, 50 Гц
Количество шкафов ПТК.......................................................................................18
Потребляемая мощность, кВ А, не более....................................................5,5
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом и наклейкой на правый верхний угол дверц шкафов.
В комплект поставки входит:
- СИУ ТЭЦ;
- руководство по эксплуатации;
- руководство пользователя;
- методика поверки МП2064-0062-2012
осуществляется по документу "Система измерительно - управляющая в составе АСУ ТП 5-го энергоблока Южно-Сахалинской ТЭЦ. Методика поверки" МП 2064-0062-2012, утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" в мае 2012 г.
Перечень основных средств поверки, применяемых при поверке:
- средства измерений в соответствии с нормативной документацией по
поверке первичных измерительных преобразователей;
- калибратор универсальный Н4-7:
воспроизведение силы постоянного тока, диапазон от 0 до 20 мА, ± 0,005%; воспроизведение напряжения постоянного тока, диапазон от 0 до 0,2 В, ± 0,0025%;
- магазин сопротивления Р4831, диапазон от 10-2 до 106 Ом, кл.0,02;
- мультиметр В7-64/1 измерение напряжения постоянного тока, предел 2 В, ± 0,004 %.
методы измерений приведены в документе "Система измерительно - управляющая в составе АСУ ТП 5-го энергоблока Южно-Сахалинской ТЭЦ (СИУ ТЭЦ). Руководство по эксплуатации".
Нормативные и технические документы, устанавливающие требования к системе измерительно - управляющей в составе АСУ ТП 5-го энергоблока ЮжноСахалинской ТЭЦ (СИУ ТЭЦ):
Лист № 15 всего листов 15
3. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
4. Техническая документация изготовителя
осуществление контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта
