| Номер в госреестре | 5083-17 |
| Наименование СИ | Трубы визирные измерительные |
| Обозначение типа СИ | ППС-11 |
| Изготовитель | Акционерное общество "ЛОМО" (АО "ЛОМО"), г. Санкт-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 12.09.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трубы визирные измерительные ППС-11 (далее - трубы визирные) предназначены для измерений длины в области измерений отклонений от прямолинейности, параллельности, перпендикулярности и угла наклона относительно горизонта поверхностей изделий и отклонений от соосности отверстий.
Принцип действия основан на методе визирования. Оптическая схема визирной измерительной трубы показана на рисунке 1.
| 7 г | 6 | |
| \ \ | ||
| 0 | ||
| 0 | \ \ |
Рисунок 1 - Оптическая схема труб визирных измерительных ППС-11
Оборачивающая система, состоящая из линз 1, и окуляр 2 образуют микроскоп, с помощью которого рассматривают сетку 3 и сфокусированное на нее при помощи объектива 4 и фокусирующей линзы 5 изображение объекта-марки.
Величина смещения изображения марки относительно центра сетки визирной трубы измеряется оптическим микрометром, состоящим из наклоняющейся плоскопараллельной пластины 6 и связанных с ней отсчетных барабанов.
При работе визирной трубы в качестве авторефлектора подсветка авторефлекционной марки 7 осуществляется с помощью источника света 8, конденсора 9, зеркала 10 и полупрозрачной пластины 11.
Перемещением фокусирующей линзы 5 вдоль оптической оси на сетку 3 проецируется изображение марки 7, создаваемое зеркалом, устанавливаемым на проверяемую поверхность.

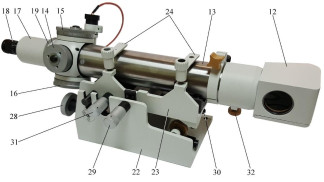

Труба визирная состоит из корпуса 13 (рисунок 2), в котором смонтированы авторефлекционная марка, плоскопараллельная пластина оптического микрометра, объектив, подвижная фокусирующая линза, сетка, окуляр, линзы оборачивающей системы, отсчетный механизм, подсветка авторефлекционной марки, состоящая из конденсора, зеркала, полупрозрачной пластины и светодиодного осветителя ОСД-3-1.
Фокусирующая линза заключена в оправу, которую с помощью барабана 14 можно перемещать вдоль оптической оси, что дает возможность фокусировать визирную трубу на марку, устанавливаемую на различных расстояниях от торца визирной трубы.
Отсчетный механизм состоит из плоскопараллельной пластины и кулачков, связанных с барабанами 15 и 16, на которых нанесены шкалы с ценой деления 0,01 мм. По шкалам отсчитываются величины смещения изображения марки относительно линии визирования. Наличие двух барабанов позволяет производить измерения в двух взаимно перпендикулярных направлениях в пределах от 0 до 2 мм.
Корпус окуляра 17 - сменный; при помощи кольца 19 его можно отвернуть и установить вместо него корпус окуляра с призмой 20. В корпус окуляра с призмой необходимо ввернуть снятый окуляр 18.
Устройство установочное состоит из основания 22 и штатива 23. Визирную трубу помещают на штатив и прижимают сверху пружинными упорами 24. На визирную трубу может надеваться кольцо 25, которое крепится винтом 26; с помощью винта 27 производится поворот визирной трубы вокруг оптической оси в пределах 6°.
Подъем штатива вместе с визирной трубой осуществляется с помощью маховика 28 (рисунок 2), линейное смещение в горизонтальной плоскости - с помощью винта 29, наклон визирной трубы в вертикальной плоскости - с помощью маховика 30, разворот визирной трубы в горизонтальной плоскости - с помощью винта 31.
Трубы визирные измерительные ППС-11 выпускается в следующих модификациях Ю-34.54.002, Ю-34.54.002-01 и Ю-34.54.002-02, которые отличаются комплектностью.
отсутствует.
приведены в таблицах 1, 3.
Таблица 1 - Метрологические характеристики
| Наименование и характеристика | Значение характеристики |
| Диапазон измерений отсчетного устройства*, мм | от 0 до 2 |
| Цена деления шкалы отсчетного устройства, мм | 0,01 |
| Пределы допускаемой абсолютной погрешности измерений отсчетного устройства*, мм | ± 0,02 |
| Диапазон измерений* по марке с концентрическими окружностями Н-136, мм | ± 26 |
| Диапазон измерений отклонений от соосности по марке с концентрическими окружностями отверстий диаметром 40 мм и более, мм | ± 13 |
| Диапазон измерений* по марке с квадратными фигурами по горизонтали и вертикали, мм | от 0 до 36 |
| Пределы допускаемой абсолютной погрешности измерений визирной трубы* в диапазоне расстояний от 0,5 до 30,0 м, мм - при фокусировании на марку с концентрическими окружностями - при фокусировании на марку с квадратными фигурами | ± (0,02 + 5L10'3)** ± (0,02 + 7L10-3)** |
| * при измерении отклонений от прямолинейности, параллельности, перпендикулярности и угла наклона относительно горизонта поверхностей изделий и отклонений от соосности отверстий **где L - расстояние от торца трубы визирной измерительной ППС-11 до объекта визирования в метрах, при количестве наведений, указанных в таблице 2. | |
Таблица 2 - Необходимое количество наведений для обеспечения заявленной погрешности
| Расстояние, м | 0,5 | 1,0 | 3,0 | 5,0 | 10,0 | 20,0 | 30,0 |
| Количество наведений | 3 | 3 | 5 | 5 | 7 | 10 | 10 |
Таблица 3 - Основные технические характеристики
| Наименование и характеристика | Значение характеристики |
| Увеличение при фокусировании на бесконечность | 26 |
| Диапазон визирования (фокусирования) на марку, м | от 0 до да* |
| Отклонение от параллельности линии визирования визирной трубы оси наружного цилиндра, ", не более | 4,5 |
| Разрешающая способность визирной трубы, ", не более | 6,5 |
| Перемещение визирной трубы в установочном устройстве, мм, не менее - в горизонтальной плоскости - в вертикальной плоскости | 12 7 |
| Угол поворота визирной трубы в установочном устройстве, °, не менее - в горизонтальной плоскости - в вертикальной плоскости | 4 2,5 |
| Наименование и характеристика | Значение характеристики |
| Угол разворота визирной трубы вокруг оптической оси, °, не менее | 6 |
| Посадочный диаметр визирной трубы, мм | 6 -0,010 и -0,029 |
| Номинальная цена деления уровня, " | 4 |
| Габаритные размеры, мм, не более: | |
| визирной трубы: | |
| - высота | 135 |
| - ширина | 130 |
| - длина | 525 |
| установочного устройства: | |
| - высота | 260 |
| - ширина | 200 |
| - длина | 300 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±1 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, %, не более | 80 |
| Масса, кг, не более: | |
| визирной трубы | 6,0 |
| установочного устройства | 10,0 |
| Полный срок службы (у=0,97), лет, не менее | 6 |
| * где 0 -положение фокуса соответствует торцу трубы, да -фокусировка на бесконечность | |
наносится типографским способом на титульный лист Руководства по эксплуатации и Паспорта.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | ||
| Ю-34.54.002 | Ю-34.54.002 01 | Ю-34.54.002-02 | ||
| Труба визирная измерительная ППС-11 | 1 | 1 | 1 | |
| У стройство установочное | Ю-41.49.312 | 1 | - | 1 |
| Марка (с концентрическими окружностями) | Н-136 Ю-44.56.251 | 1 | 1 | 1 |
| Марка с ценой деления 4 мм (с квадратными фигурами) | Ю-44.43.337 | 1 | 1 | 1 |
| Марка в оправе диаметром 40 мм (с концентрическими окружностями) | Ю-44.43.282 | 3 | 3 | 3 |
| Наименование | Обозначение | Количество | ||
| Ю-34.54.002 | Ю-34.54.002 01 | Ю-34.54.002-02 | ||
| Уровень накладной | Ю-44.77.370 | 1 | - | 1 |
| Зеркало | Ю-44.79.724 | 1 | 1 | 1 |
| Корпус окуляра с призмой | Ю-44.53.017 | 1 | 1 | 1 |
| Призма | Ю-44.31.370 | 1 | 1 | - |
| Планка с упорами | Ю-45.27.075 | 1 | 1 | 1 |
| Кольцо зажимное | Ю-47.36.554 | 1 | 1 | 1 |
| Отвертка | Ю-17.61.315 | 1 | 1 | 1 |
| Салфетка фланелевая | Ю-23.84.002 | 1 | 1 | 1 |
| Футляр деревянный № 1 | Ю-42.66.523 | 1 | 1 | 1 |
| Футляр деревянный № 2 | Ю-42.66.526 | 1 | 1 | 1 |
| Руководство по эксплуатации «Труба визирная измерительная ППС-11. Техническое описание и инструкция по эксплуатации» | Ю-34.54.002 РЭ | 1 | 1 | 1 |
| Паспорт «Труба визирная измерительная ППС-11. Паспорт» | Ю-34.54.002 ПС | 1 | 1 | 1 |
| ГСИ. Трубы визирные измерительные ППС-11. Методика поверки | МП 93-233-2017 | 1 | 1 | 1 |
осуществляется по документу МП 93-233-2017 «ГСИ. Трубы визирные измерительные ППС-11. Методика поверки», утвержденному ФГУП «УНИИМ» 13.07.2017 г.
Основные средства поверки:
рабочий эталон единицы длины 2 разряда по ГОСТ Р 8.763-2011, мера штриховая с ценой деления 0,01 мм;
рабочий эталон единицы длины в области отклонений от прямолинейности 2 разряда по ГОСТ 8.420-2002 (регистрационный номер в Федеральном информационном фонде 5494-76).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.420-2002 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений отклонений от прямолинейности и плоскостности.
ТУ 3-3.1045-75 Труба визирная измерительная ППС-11. Технические условия.
