| Номер в госреестре | 50840-12 |
| Наименование СИ | Вибропреобразователи |
| Обозначение типа СИ | АР2038 |
| Изготовитель | ООО "ГлобалТест", г.Саров |
| Год регистрации | 2012 |
| Срок свидетельства | 17.08.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Вибропреобразователь АР2038 (далее - датчик) предназначен для преобразования механических колебаний контролируемого объекта в электрический сигнал, пропорциональный вибрационному или ударному ускорению механической системы, одновременно в трёх составляющих пространственного ускорения. Датчик используется в качестве первичного преобразователя в системах технической диагностики и мониторинга в различных отраслях промышленности для измерений вибрационных и ударных ускорений, а также в лабораторных и научных исследованиях.
Принцип действия датчика основан на генерации электрического сигнала, пропорционального воздействующему ускорению.
В конструкции датчика использована механическая схема с пьезоэлементом, работающим на сдвиг, и встроенный усилитель, обеспечивающий широкий диапазон питающего напряжения и тока. Предусмотрено разъёмное и неразъёмное соединение датчика и соединительного кабеля. Крепление к объекту контроля осуществляется с помощью винта из комплекта поставки. Материал корпуса - нержавеющая сталь.
Датчик имеет шесть модификаций, специфические особенности которых приведены в таблице 1.

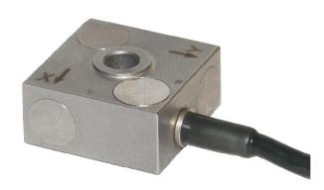

а) неразъемное соединение кабеля б) разъемное соединение кабеля
Рисунок 1 - Внешний вид датчика АР2038
Таблица 1
| Тип модификации | Отличительные особенности | |
| Тип кабельной заделки | Коэффициент преобразования | |
| АР2038-10 | неразъёмная | 1 мВ/(м-с-2) |
| АР2038-100 | неразъёмная | 10 мВ/(м-с-2) |
| АР2038-500 | неразъёмная | 50 мВ/(м-с-2) |
| АР2038Р-10 | AR09 | 1 мВ/(м-с-2) |
| АР2038Р-100 | AR09 | 10 мВ/(м-с-2) |
| АР2038Р-500 | AR09 | 50 мВ/(м-с-2) |
Внешний вид датчика представлен на рисунке 1
| Максимальное значение амплитуды измеряемого датчиком виброускорения, м/с2, не менее: - для АР2038-10, АР2038Р-10 - для АР2038-100, АР2038Р-100 - для АР2038-500, АР2038Р-500 | 5000; 500; 100 |
| Рабочий диапазон частот измеряемого датчиком виброускорения, Гц | от 0,5 до 12000 |
| Номинальное значение коэффициента преобразования датчика на базовой частоте 200 Гц, мВ/(м-с- ): - для АР2038-10, АР2038Р-10 - для АР2038-100, АР2038Р-100 - для АР2038-500, АР2038Р-500 | 1; 10; 50 |
| Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах | ±10 |
| Пределы допускаемой основной относительной погрешности датчика при измерении виброускорения, %: - в диапазоне частот от 0,5 до 12000 Гц - в диапазоне частот от 10 до 3000 Гц | ±15; ±7 |
| Относительный коэффициент поперечного преобразования, %, не более | 5 |
| Частота установочного резонанса в осевом направлении, кГц, не менее | 35 |
| Неравномерность частотной характеристики относительно значения на базовой частоте 200 Гц, %: - в диапазоне частот от 0,5 до 12000 Гц - в диапазоне частот от 10 до 3000 Гц | ±12,5; ±4,0 |
| Нелинейность амплитудной характеристики в диапазоне от 0,1 м/с2 до максимального, % | ±4 |
| Уровень СКЗ собственных шумов, приведённый ко входу, не более, м/с2: - для АР2038-10, АР2038Р-10 - для АР2038-100, АР2038Р-100 - для АР2038-500, АР2038Р-500 | 5-10-3 3-10-3; 2-10-3 |
| Коэффициент влияния деформации основания при деформации в зоне крепления датчика 250 мкм-м- , м-с- /(мкм-м- ), не более | 0,2 |
| Коэффициент влияния внешнего магнитного поля напряженностью 400 А/м частотой 50 Гц, м-с- /(А-м- ), не более | 1-10-3 |
| Коэффициент влияния температуры окружающего воздуха в диапазоне от минус 50 до плюс 125 °С, %/°С | ±0,2 |
| Изменение коэффициента преобразования датчика при изменении напряжения питания в пределах, % | ±0,5 |
| Полярность выходного сигнала датчика относительно корпуса соединителя | положительная |
| Выходное сопротивление, Ом, не более | 500 |
| Постоянный ток питания датчиков, мА | от 2 до 20 |
| Уровень постоянного напряжения на выходе, В - для АР2038-10, АР2038Р-10 - для АР2038-100, АР2038Р-100, АР2038-500, АР2038Р-500 | от 8 до 11 от 10 до 13 |
| Питание датчиков осуществляется от внешнего источника постоянного тока напряжением, В | от 18 до 30 |
| Мощность, потребляемая каждым измерительным каналом датчика, мВт, не более | 650 |
| Степень защиты датчика от внешних воздействий | IP64 |
Габаритные размеры датчика не более: длина 23 мм, ширина 23 мм, высота 12 мм._
Масса датчика не более 0,034 кг._
Рабочие условия эксплуатации датчика:
- температура окружающего воздуха от минус 50 до плюс 125 °С;
- относительная влажность воздуха до 95 % при 35 °С;
- переменное магнитное поле с напряженностью до 400 А/м частотой 50 Гц._
Г арантийный срок хранения с момента изготовления 42 месяца._
Гарантийный срок эксплуатации с момента поставки заказчику 36 месяцев._
Знак утверждения типа наносят на заглавный лист паспорта АБКЖ.433642.019ПС и руководства по эксплуатации АБКЖ.433642.019РЭ типографским способом в левом верхнем углу.
Комплектность датчика соответствует указанной в таблице 2. Таблица 2_
| Наименование | Обозначение | Количество |
| Вибропреобразователь АР2038 (АР2038Р) | АБКЖ.433642.019 | 1 |
| Крепежный винт | M5-8gx20 | 1 |
| Кабель соединительный АК21 (для АР2038Р) | АБКЖ.685692.010 | 1 |
| Вибропреобразователь АР2038. Паспорт | АБКЖ.433642.019ПС | 1 |
| Вибропреобразователь АР2038. Руководство по эксплуатации | АБКЖ.433642.019РЭ | одно на партию |
| Дополнительные принадлежности | по требованию |
осуществляется по ГОСТ Р 8.669-2009. Основные средства поверки в соответствии с ГОСТ Р 8.669-2009.
Методика измерений представлена в руководстве по эксплуатации на датчик АБКЖ.433642.019РЭ «Вибропреобразователь АР2038. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к вибропреобразователям АР2038
1 ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.
2 МИ 2070-90 Рекомендации по метрологии. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещений, виброскорости и виброускорения в диапазоне частот 3 10-1 - 2 104 Гц.
3 АБКЖ.433642.019ТУ Вибропреобразователь АР2038. Технические условия.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 1495 |
| Поверителей | 39 |
| Актуальность данных | 17.09.2024 |
