| Номер в госреестре | 50842-12 |
| Наименование СИ | Датчики весоизмерительные сжатия |
| Обозначение типа СИ | 740 |
| Изготовитель | "UTILCELL", Испания |
| Год регистрации | 2012 |
| Срок свидетельства | 20.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики весоизмерительные сжатия 740 (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Принцип действия датчиков основан на преобразовании упругой деформации датчика, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал.
Датчик состоит из упругого элемента и тензорезисторов на клеевой основе, соединенных по мостовой электрической схеме.
Модификации датчиков отличаются максимальной нагрузкой, пределами допускаемой погрешности, габаритными размерами и массой.

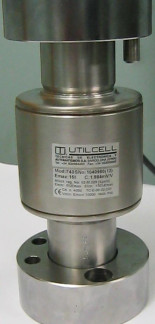

m UTILCEI^k
TeCN'CAS D£ ELECTRONIC*^ ^OMAnSMOS SA BAflCS-C*Wjg^3 ,el *34 934964465 Fax. *34 9330="
^od:740SNo: 1040980(12*
Ernax:15t C:1.984mV/V
P reg No 02-M 029 lsP^'"L Enilr’ OSEmax Ehm ' 50л,е"(
CfC4 n 4000 ГС B-00 02 CO
4VVrnin Emax/ 10000 P
Маркировка датчиков производится на фирменной наклейке, на которой нанесено:
- торговая марка изготовителя;
- модель весоизмерительного датчика;
- серийный номер;
- максимальная нагрузка Emax;
- минимальная нагрузка Emjn;
- предел допустимой нагрузки ELim;
- максимальное число поверочных интервалов nmax;
- минимальный поверочный интервал vmin.
1. Класс точности по ГОСТ Р 8.726-2010 .....................................................С
2. Доля от пределов допускаемой погрешности весов, pLC...............................0,7
3. Пределы допускаемых погрешностей датчиков указаны в таблице 1.
Таблица 1
| Нагрузка, кг | Пределы допускаемой погрешности (mpe), кг |
| от 0 до 500v включ. | ± 0,35 v |
| св. 500v до 2000v включ. | ± 0,7 v |
| св. 2000v | ± 1,05 v |
4. Обозначение по влажности.................................................................CH
5. Номинальный относительный выходной сигнал, мВ/В...........................2 ± 0,2
6. Составляющая погрешности связанная со сходимостью, кг, не более..........|mpe|
7. Составляющая погрешности связанная с ползучестью:
- за 30 мин, кг, не более...................................................................0,7 mpe
- за время между 20-й и 30-й минутами, кг, не более.............................0,15 mpe
8. Значение входного сопротивления датчиков, Ом................................... 800 ± 5
9. Значение выходного сопротивления датчиков, Ом................................ 705 ± 5
10. Максимальное число поверочных интервалов (nmax), максимальная нагрузка
(Emax), минимальный поверочный интервал (vmin) и предельные значения температуры приведены в таблице 2.
Таблица 2
| Максимальное число поверочных интервалов nmax | 3000 | 4000 |
| Максимальная нагрузка, Emax, т | 15, 20, 25, 30, 40, 50, 60 | 15, 20, 25, 30, 40, 50, 60 |
| Минимальный поверочный интервал vmin, кг | Emax /10000 | |
| Невозврат выходного сигнала при возврате к минимальной нагрузке, DR, кг | Emax /3000 | Emax /4000 |
| Предельные значения температуры, °С | от минус 30 до + 40 | от минус 10 до + 40 |
11. Г абаритные размеры и масса датчиков приведены в таблице 3
Таблица 3
| Максимальная нагрузка (EmaxX кг | Г абаритные размеры, не более, мм | Масса, кг, не более | |
| Длина | Диаметр | ||
| 15, 20, 25, 30, 40, 50 | 150 | 76 | 2,9 |
| 60 | 210 | 76 | 3,7 |
12. Напряжение питания, В..........................
от 2 до 15 ......... 150
13. Предел допустимой нагрузки ELim, % от Emax
14. Вероятность безотказной работы за 2000 ч ..
Знак утверждения типа наносится фотохимическим способом на маркировочную табличку, расположенную на датчике, и типографским способом на титульный лист паспорта.
Датчик - 1 шт.
Паспорт - 1 экз.
осуществляется в соответствии с приложением В «Методика поверки» ГОСТ Р 8.726-2010.
Основные средства поверки: рабочие эталоны 1-го разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности
5 = 0,01 %.
Сведения о методиках (методах) измерений изложены в ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным сжатия 740
1. ГОСТ Р 8.726-2010 Датчики весоизмерительные. Общие технические требования. Методы испытаний.
2. ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.
3. Техническая документация фирмы «UTILCELL», Испания.
в составе весов и весоизмерительных устройств при осуществлении торговли и товарообменных операций, выполнении государственных учетных операций.
