| Номер в госреестре | 50845-12 |
| Наименование СИ | Источники питания программируемые модульные |
| Обозначение типа СИ | NI PXI-4132, NI PXIe-4140, NI PXIe-4141 |
| Изготовитель | Компания "National Instruments Corporation", Венгрия |
| Год регистрации | 2012 |
| Срок свидетельства | 06.07.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Источники питания программируемые модульные NI PXI-4132, NI PXIe-4140, NI PXIe-4141 предназначены для воспроизведения и стабилизации напряжения и силы постоянного тока в резистивной нагрузке, и применяются в автоматизированных системах испытаний и контроля технических средств.
Источники питания программируемые модульные NI PXI-4132, NI PXIe-4140, NI PXIe-4141 выполнены по классической схеме с управлением по интерфейсу PXI (модель NI PXI-4132), PXI Express (модели NI PXIe-4140, NI PXIe-4141). Задаваемое в десятичном цифровом коде значение напряжения или силы тока преобразуется в двоичный цифровой код, который затем преобразуется цифро-аналоговым преобразователем в аналоговое значение выходной величины. Выходные схемы умощнения с обратной связью обеспечивают стабилизацию напряжения или силы тока в нагрузке при изменении ее сопротивления и нестабильности сетевого напряжения. Выполненная на основе прецизионного аналого-цифрового преобразователя схема измерения позволяет одновременно контролировать оба параметра.
Управление режимами и задание значений выходных величин могут производиться с виртуальной лицевой панели или дистанционно по шине PXI (PXI Express).
Конструктивно источники питания программируемые модульные NI PXI-4132, NI PXIe-4140, NI PXIe-4141 выполнены в виде печатной платы, на которой закреплены лицевая панель с разъемами для присоединения кабелей, и разъем интерфейса на задней части платы. Модули устанавливаются в слоты шасси PXI (PXI Express).

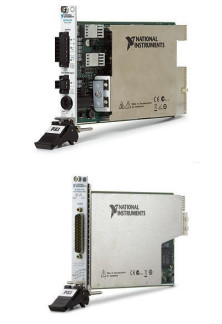

Внешний вид источников питания программируемых модульных NI PXI-4132, NI PXIe-4140, NI PXIe-4141 с указанием места пломбирования показан на фотографиях 1 и 2. Знак поверки в виде наклейки размещается на боковой панели.
По техническим требованиям источники питания программируемые модульные NI PXI-4132, NI PXIe-4140, NI PXIe-4141 соответствуют группе 3 ГОСТ 22261-94 с рабочим диапазоном температур от 0 до 55 оС.
Пакет программного обеспечения “NI-DCPower” устанавливается на жесткий диск контроллера или внешнего компьютера. На компьютере (контроллере) должны быть установлены операционные системы Windows и LabVIEW в соответствии с требованиями, изложенными в руководстве пользователя. Существенная для утверждения типа часть, защищенная от неавторизованного доступа, служит для записи и хранения калибровочных констант, идентификационных данных о типе и серийном номере, передачи и хранения данных в памяти компьютера (контроллера).
Общие сведения о программном обеспечении приведены в таблице ниже.
| класс риска | A по WELMEC 7.2 для категории U |
| идентификационное наименование | NI-DCPower |
| идентификационный номер версии | 1.6 и выше |
| количество каналов | ||
| NI PXI-4132 | 1 | |
| NI PXIe-4140, NI PXIe-4141 | 4 | |
| пределы диапазонов установки напряжения Umax | ||
| NI PXI-4132 | ± 10 В, ± 100 В | |
| NI PXIe-4140, NI PXIe-4141 | ± 10В | |
| пределы диапазонов установки силы тока Imax (с шагом, кратным 10) | от 10 мкА до 100 мА | |
| пределы диапазонов установки выходного сопротивления (только для модели NI PXIe-4141; с шагом, кратным 10) | от 10 Ом до 100 кОм | |
| максимальная выходная мощность в канале | ||
| NI PXI-4132 | 2 Вт | |
| NI PXIe-4140, NI PXIe-4141 | 1 Вт | |
| пределы допускаемой основной погрешности при температуре 23 ± 5 | °C | |
| установка напряжения U | ||
| NI PXI-4132 | ||
| на пределе ± 10 В на пределе ± 100 В | ± (2,5Т0-4 U + 3 мВ) ± (2,5-10'4 U + 10 мВ) | |
| NI PXIe-4140 | ± (M0'3U + 5 мВ) | |
| NI PXIe-4141 | : (1.5-кг' i • о.б мВ) | |
| измерение напряжения U | ||
| NI PXI-4132 | ||
| на пределе ± 10 В на пределе ± 100 В | ± (2Т0-4 U + 2 мВ) ± (2Т0'4 U + 5 мВ) | |
| NI PXIe-4140 | ± (M0'3U + 5 мВ) | |
| NI PXIe-4141 | : (1.5-кг' i • о.б мВ) | |
| установка силы тока I | ||
| NI PXI-4132 | : (3.4-КГ1 I • 2-10-' 1шач) | |
| NI PXIe-4140 | : (1-10-' I • 5-кг' 1шач) | |
| NI PXIe-4141 | : (3-КГ1 I • 1.5-КГ' 1шач) | |
| измерение силы тока I | ||
| NI PXI-4132 | ||
| на пределах от 10 мкА до 10 мА | ± (2,8ТО'4 I + 1 -10‘4 Imax) | |
| на пределе 100 мА | : (2.0-кг' I • 1-кг' 1шач) | |
| NI PXIe-4140 | : (1-10-' I • 5-КГ1 1шач) | |
| NI PXIe-4141 | : (3-КГ1 I • 1.5-КГ' 1шач) | |
| пределы допускаемой дополнительной погрешности в рабочем интервале температур на 1 оС, | |
| типовые значения | |
| установка напряжения U | |
| N1PXI-4132 | |
| на пределе ± 10 В | ± (3,75-10-5 U + 450 мкВ) |
| на пределе ± 100 В | ± (3,75-10'5 U + 1,5 мВ) |
| N1 PXIe-4140, N1 PXIe-4141 | : (5-10'*' Г • 1 мкВ) |
| измерение напряжения U | |
| N1PXI-4132 | |
| на пределе ± 10 В | ± (3-10-5 U + 300 мкВ) |
| на пределе ± 100 В | ± (3-10"5 U + 750 мкВ) |
| N1 PXIe-4140, N1 PXIe-4141 | : (5-10'*'Г • 1 мкВ) |
| установка силы тока | |
| N1PXI-4132 | : (5.1-10’5 I • 3-10’5 1шач) |
| N1 PXIe-4140, N1 PXIe-4141 | : (2-10-4 • 1 • 1 О’6 1шач) |
| измерение силы тока I | |
| N1 PXI-4132 | : (4.2-10'5 I • 1.5-10-\,ач) |
| N1 PXIe-4140, N1 PXIe-4141 | : (2-10"5 I • МО'6 W) |
| отклонение напряжения U при изменении силы тока в нагрузке на 1 мА, не более | |
| N1PXI-4132 | 0,5 мВ |
| N1 PXIe-4140, N1 PXIe-4141 | 10 мкВ (типовое значение) |
| отклонение силы тока I при изменении напряжения на нагрузке на 1 В, не более | |
| N1PXI-4132 | ±(М0'41тах) |
| N1 PXIe-4140, N1 PXIe-4141 | : (1-10'*' 1шач • 20 п,\) |
| среднеквадратические значения пульсаций и шумов напряжения в диапазоне частот до 20 МГц, типовые значение, не более | |
| N1 PXI-4132 | 1 мВ |
| N1 PXIe-4140, N1 PXIe-4141 | 1,5 мВ |
| габаритные размеры (высота х глубина х толщина), мм | 216 х 130 х 20 |
| масса, не более | |
| N1PXI-4132 | 295 г |
| N1 PXIe-4140, N1 PXIe-4141 | 425 г |
| потребляемая мощность от шасси, не более | |
| N1PXI-4132 | 13 Вт |
| N1 PXIe-4140, N1 PXIe-4141 | 16 Вт |
| рабочие условия применения | |
| температура окружающей среды | от 0 до + 55 °С |
| относительная влажность воздуха при температуре до 40 °С | от 10 до 70 % |
| условия хранения и транспортирования | |
| температура окружающей среды | от - 40 до + 70 °С |
| относительная влажность воздуха | от 5 до 95 % |
| электромагнитная совместимость | по ГОСТ Р 51522-99 |
| безопасность | по ГОСТ Р 52319-2005 |
Знак утверждения типа наносится на боковую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
| наименование и обозначение | кол-во |
| источник питания программируемый модульный (по заказу) | 1 шт. |
| терминальный блок p/n 781974-01 (для моделей NI PXIe-4140, NI PXIe-4141) | 1 шт. |
| компакт-диск с драйвером NI-DCPower | 1 шт. |
| принадлежности | по заказу |
| руководство по эксплуатации на русском языке | |
| 370736H-01/1R для NI PXI-4132 | 1 шт. |
| 370736H-01/2R для NI PXIe-4141, NI PXIe-4142 | 1 шт. |
| методика поверки NI4141-2012 | 1 шт. |
осуществляется по документу «NI4141-2012. Источники питания программируемые модульные NI PXI-4132, NI PXIe-4140, NI PXIe-4141. Методика поверки», утвержденному руководителем ГЦИ СИ «РОСИСПЫТАНИЯ» 16.07.2012 г.
Средства поверки:
| средство поверки и требования к его метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
| вольтметр постоянного напряжения относительная погрешность измерения постоянного напряжения от 10 В до 100 В не более ± 0,005 % | мультиметр Agilent 3458A относительная погрешность измерения постоянного напряжения от 10 В до 100 В не более ± 0,0015 % |
| амперметр постоянного тока относительная погрешность измерения силы постоянного тока от 2,5 мкА до 100 мА не более 0,01 % | мультиметр Agilent 3458A относительная погрешность измерения силы постоянного тока от 2,5 мкА до 100 мА не более 0,006 % |
| нагрузка электронная относительная погрешность установки сопротивления от 10 Ом до 1 кОм не более ± 10 %; максимальная мощность не менее 3 Вт | нагрузка электронная постоянного тока B&K Precision 8540 относительная погрешность установки сопротивления от 10 Ом до 1 кОм не более ± 2 %; максимальная мощность 150 Вт |
Методы измерений изложены в документах:
- «Источники питания программируемые модульные NI PXI-4132. Руководство по эксплуатации. 370736H-01/1R»;
- «Источники питания программируемые модульные NI PXIe-4140, NI PXIe-4141. Руководство по эксплуатации. 370736H-01/2R».
Нормативные документы, устанавливающие требования к источникам питания программируемым модульным NI PXI-4132, NI PXIe-4140, NI PXIe-4141
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
