| Номер в госреестре | 50846-12 |
| Наименование СИ | Комплексы измерительно-вычислительные |
| Обозначение типа СИ | ОРИОН |
| Изготовитель | ОАО "Протон-Пермские моторы", г.Пермь |
| Год регистрации | 2012 |
| Срок свидетельства | 17.08.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Комплексы измерительно-вычислительные «ОРИОН» (далее - ИВК) предназначены для преобразования измерительных сигналов от первичных датчиков и измерительных преобразователей в автоматических и автоматизированных многоканальных измерительных системах контроля и управления производственными и технологическими процессами.
Принцип действия ИВК заключается в приеме унифицированных аналоговых входных сигналов силы и напряжения постоянного электрического тока и их преобразовании в цифровую форму с помощью модулей аналогового ввода AI8S-5A.

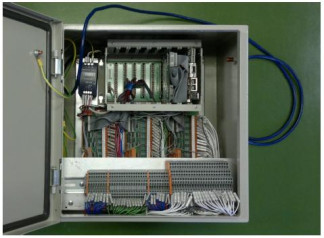

Конструктивно ИВК включает в себя шкаф (ШСАУ) с аппаратурой сбора и преобразования сигналов (нижний уровень) и одно автоматизированное рабочее мест обработки измерительной информации АРМ (верхний уровень).
На нижнем уровне производится опрос всех измерительных каналов комплекса, нормализация, фильтрация сигналов, а также преобразование этих сигналов в цифровой код для последующей передачи полученных данных на верхний уровень.
На верхнем уровне производится прием данных с нижнего уровня, их регистрация на жестком диске сервера, визуализация в графическом или числовом виде, архивирование полученных данных.
Взаимодействие нижнего и верхнего уровня обеспечивается по сети Ethernet.
Комплекс может использоваться как самостоятельно, так и в сложных многоуровневых системах измерений и управления.
Программное обеспечение (ПО) ИВК состоит из встроенного и автономного.
Встроенное ПО поддерживает прием входных сигналов и преобразование аналоговых входных сигналов в цифровую форму, передачу данных по сети на верхний уровень.
Автономное ПО обеспечивает преобразование измеренных кодов, полученных с нижнего уровня, в физические величины, в том числе программная аппроксимация, являющаяся метрологически значимой частью программного обеспечения.
Идентификационные признаки программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные признаки программного обеспечения
| Наименование программного обеспечения | Идентификаци онное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения (контр. сумма) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| СПМО для опроса измерительных каналов | Обмен | Не ниже 1.1 | - | - |
| СПМО для калибровки измерительных каналов ИС | Калибровка | Не ниже 1.1 | B5FE | CRC16 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - «С».
Метрологические характеристики комплекса приведены в таблицах 2, 3.
Таблица 2 - ИК силы постоянного электрического тока
| Тип модуля | Диапазоны входных сигналов, мА | Входное сопротивление, Ом | Пределы основной допускаемой приведенной погрешности, % | Количество каналов |
| AI8S-5A | от минус 40 до плюс 40 | 125 | ± 0,1 | 48 (при однопроводном включении) 8 (при дифференциальном включении) |
Таблица 3 - ИК напряжения постоянного электрического тока
| Тип модуля | Диапазоны входных сигналов, В | Входное сопротивление, Ом | Пределы основной допускаемой приведенной погрешности, % | Количество каналов |
| AI8S-5A | от минус 10 до плюс 10 | 10000 | ± 0,1 | 16 (при однопроводном включении) 8 (при дифференциальном включении) |
| Технические характеристики ИВК приведены в таблице 4. | лист № 3 всего листов 4 Таблица 4 |
| Г абаритные размеры ШСАУ (ширина х высота х глубина), мм, не более | 400х245х400 |
| Масса ШСАУ, кг, не более | 16 |
| Рабочие условия эксплуатации: | |
| Температура окружающего воздуха, °С | от 10 до 30 |
| Относительная влажность окружающего воздуха, % | от 3 0 до 8 0 |
| Атмосферное давление, кПа | от 96 до 104 |
| Напряжение питающей сети, В | 220±22 |
| Частота питающей сети, Гц | 50± 1 |
По условиям эксплуатации ИВК относится к группе 1.1 УХЛ по ГОСТ 15150-69.
Знак утверждения типа наносится на титульный лист руководства по монтажу и эксплуатации в виде наклейки.
Таблица 5 - Комплект поставки аппаратуры
| Наименование | Обозначение | Кол-во | Примечание |
| 1 Изделия: | |||
| Процессорный модуль | Fastwel CPC150 | 1 шт. | |
| Модуль изолированного аналогового ввода с параллельным измерением | Fastwel A18S-5A | 1 шт. | |
| Мультиплексор | Fastwel AIMUX-32C-2 | 1 шт. | |
| Блок питания | - | 1 шт. | |
| Персональный компьютер IBM PC | - | 1 шт. | |
| 2 Эксплуатационная документация: | |||
| Формуляр | 468.009.ФО.1 | 1 шт. | |
| Руководство по эксплуатации | 468.009.РЭ.1 | 1 шт. | |
| Методика поверки | 468.425850.009.МП | 1 шт. | |
осуществляется в соответствии с документом «Комплексы измерительно-вычислительные «ОРИОН». Методика поверки (468.425850.009 МП)», утвержденной ГЦИ СИ «РОСИСПЫТАНИЯ» в мае 2012 г.
Основные средства поверки: калибратор многофункциональный TRX-II
- воспроизведение напряжения постоянного тока, предел 12 В, ±(0,01 % от показаний + 0,005 % от диапазона);
- воспроизведение силы постоянного тока, предел 24 мА, ±(0,01 % от показаний +
0,02 % от диапазона).
Сведения о методиках измерений приведены в документе ТУ 4012-001-240507642012 «Комплексы измерительно-вычислительные «ОРИОН». Технические условия».
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным «ОРИОН»
1. ТУ 4012-001-24050764-2012 «Комплексы измерительно-вычислительные «ОРИОН». Технические условия».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
