Шумомеры цифровые testo 816-1, testo 816-2, testo 816-3, testo 816-4, 50850-12

Назначение

Шумомеры цифровые testo 816-1, testo 816-2, testo 816-3, testo 816-4 (далее - шумомеры) предназначены для измерений уровней звука.

Описание

Конструктивно шумомер выполнен в едином пластиковом корпусе, две части которого соединены винтами. В корпусе расположена электронная плата управления, с подключенным к ней микрофоном и ЖК-дисплеем. В нижней части корпуса шумомера расположены разъемы mini-USB и разъем подключения внешних устройств 2,5 мм.

Принцип работы шумомеров основан на преобразовании электретным микрофоном 1/2 дюйма поступающего акустического сигнала в электрический сигнал, с последующей обработкой встроенными фильтрами и выпрямлением на квадратичном детекторе с заданными постоянными времени.

Результаты измерений отображаются на жидкокристаллическом дисплее. Набор выводимых на дисплей параметров зависит от режима измерений шумомера. Шумомеры измеряют уровни звука с частотно-взвешенными фильтрами А или С и постоянными времени F, S и IMP. Имеющаяся в шумомерах схема удержания позволяет регистрировать максимальные или минимальные значения измеряемых величин. Шумомеры имеют разъём для подключения внешних регистрирующих приборов.

Шумомеры выпускаются в четырёх модификациях: testo 816-1, testo 816-2, testo 816-3, testo 816-4. Модели testo 816-2 и testo 816-4 допускают выбор периодичности регистрации данных (от 1 до 10 с). Модели testo 816-3 и testo 816-4 имеют возможность усреднения (Leq и Lavg). Шумомеры моделей testo 816-1 и testo 816-3 не имеют постоянной памяти для хранения результатов измерений и при каждом новом измерении результаты предыдущих измерений сбрасываются.

Шумомеры комплектуются элементами питания АА и противоветровой защитой, предусмотрено гнездо для установки на штатив.

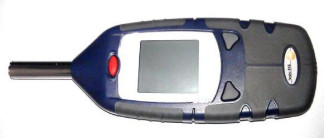

Внешний вид шумомера приведен на рисунке 1. Схема пломбировки от несанкционированного доступа и место нанесения наклейки со знаком утверждения типа приведены на рисунке 2.

Разъем для подключения внешних устройств

Разъем

mini-USB

Программное обеспечение

Место пломбировки

Для управления режимами работы шумомеров и обработки измерительных сигналов применяется внутреннее (встроенное) программное обеспечение (ПО). ПО устанавливается при изготовлении шумомеров и не имеет возможности считывания и модификации.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Идентификационный номер встроенного ПО включает следующие символы:

V - указывает на обозначение версии программного обеспечения.

ХХХХХХ - каталожный номер программного обеспечения.

08.00 - номер версии программного обеспечения.

Значимой частью номера версии ПО являются первые две цифры. Цифры в номере после точки означают модификации, заключающиеся в несущественных для технических характеристик изменениях (например, добавлении языка интерфейса, порядка вывода на дисплей показаний и т.п.) или устранениях незначительных программных дефектов.

Метрологически значимая часть ПО шумомеров и измеренные данные достаточно защищены путем записи бита защиты при программировании микропроцессора в процессе производства приборов, снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой находящейся в его памяти. Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010..

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Комплект поставки приведен в таблице 3.

Таблица 3

Поверка

осуществляется по документу «Инструкция. Шумомеры цифровые testo 816-1, testo 816-2, testo 816-3, testo 816-4. Методика поверки. Testo- 0560-8160 МП», утвержденной руководителем ГЦИ СИ ФГУП «ВНИИФТРИ».

Основные средства поверки:

-    генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (Рег.№ 45344-10), пределы погрешности установки выходного напряжения ± 0,1 дБ;

-    калибратор акустический 4231 (Рег № 39217-08), пределы погрешности задания уровня звукового давления ± 0,3 дБ;

-    калибратор акустический универсальный 4226 (Рег.№ 41570-09), пределы погрешности задания уровня звукового давления ±0,3 дБ;

Сведения о методах измерений

«Шумомеры цифровые testo 816-1, testo 816-2, testo 816-3, testo 816-4. Руководство по эксплуатации. testo 0560 8160 РЭ».

Нормативные и технические документы, устанавливающие требования к шумомерам цифровым testo 816-1, testo 816-2, testo 816-3, testo 816-4

ГОСТ Р 53188.1-2008 «Шумомеры. Часть 1. Технические требования»;

ГОСТ 8.038-94 «ГСИ. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот 2 Гц - 100 кГц»;

Техническая документация фирмы «Testo AG», Германия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
