Машины координатно-измерительные мобильные FARO ARM EDGE, 50856-12

Назначение

Машины координатно-измерительные мобильные FARO ARM EDGE (далее -КИМ FARO) предназначены для измерений размеров и взаимного расположения поверхностей деталей сложной формы в цехах промышленных предприятий в автомобильной, космической, оборонной промышленности энергомашиностроении, производстве железнодорожного транспорта, сельхозмашин.

Описание

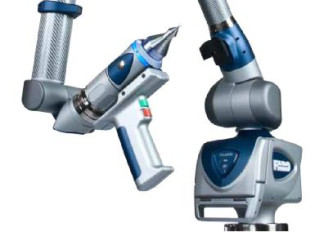

Машины координатно-измерительные мобильные FARO ARM EDGE конструктивно изготовлены из авиационного алюминия и состоят из опорной плиты, нескольких колен, соединенных между собой шарнирами, с датчиками контроля угловых перемещений и оснащены встроенным персональным компьютером с сенсорным дисплеем. КИМ FARO ARM EDGE имеют семь степеней свободы. КИМ FARO оснащены щуповыми измерительными головками фирмы Renishaw с набором щупов разного диаметра и формы, стандартными щупами фирмы FARO, лазерными сканирующими головками Laser Line Probe (LLP). Последние имеют широкую полосу лазерного излучения, что увеличивает область сканирования измеряемого объекта.

Все перемещения колен и фиксация точки измерений производится вручную. Измерения производятся в ручном и микропроцессорном режимах и управляются с помощью сенсорного дисплея встроенного компьютера. Крепление машин возле измеряемого объекта можно производить под любым углом от 0° до 180° с помощью струбцин, магнитных и быстроразъемных соединительных креплений, с помощью треног, стоек на роликах, которые имеют регулировку по высоте, с убирающимися колесами.

Для расширения возможностей машины также используются дополнительные устройства позиционирования узлов машины относительно измеряемой детали (направляющие рельсы, имеющие длину от 2-х до 3-х м, устройство типа «leapfrog» со специальной методикой применения, с помощью которого можно измерять объекты неограниченного размера).

Машины имеют возможность температурной компенсации результатов измерений, виброустойчивы, невосприимчивы к ударам, а также обеспечены автономным питанием (перезаряжаемый источник питания работает до 8 часов без перезарядки).

Программное обеспечение

КИМ FARO ARM EDGE имеет программное обеспечение CAM2, которое позволяет измерять, сканировать, анализировать и получить отчет о трехмерных геометрических параметрах детали. В процессе работы на экран дисплея выводится трехмерная CAD модель, положение щупа в реальный момент времени, расположение измеряемых точек и величина отклонений расположения от заданных величин. Для измерений деталей, не имеющих реальных геометрических баз (отверстия, пазы и т.п.), CAM2 имеет режим итеративной привязки, который позволяет совмещать детали и модели по точкам, выбранным на реальной модели и последующей оптимизации методом последовательных приближений.

Идентификационные данные программного обеспечения приведены в таблице

ниже.

Программное обеспечение и его окружение являются неизменными. Средства для программирования или изменения метрологически значимых функций отсутствуют. Операционная система, имеющая оболочку, доступную пользователю, отсутствует.

Программное обеспечение CAM2 устанавливается на заводе - изготовителе при поставке КИМ и защищено ключом. Защитный ключ имеет свой собственный уникальный серийный номер и соответствующий номер лицензии. Лицензионный номер определяется при производстве КИМ и точно соответствует определенному защитному ключу. Программное обеспечение может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.

Всего листов 4

Уровень защиты программного обеспечения КИМ FARO ARM EDGE оценивается как «С» согласно МИ 3286-2010.

Технические характеристики

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а также на нижнюю переднюю часть станины КИМ методом наклейки.

Комплектность

Поставляются в комплекте с принадлежностями в жестком транспортном чемодане:

Машина координатно-измерительная мобильная FARO ARM EDGE Установочная плита

Набор щупов и гаечный ключ в коробке со щупами

Пылезащитный чехол

Источник питания с электрокабелем

Ионно-литиевая батарея

Руководство по эксплуатации

Методика поверки

Поверка

осуществляется в соответствии с документом МП 50856-12 «Машины координатноизмерительные мобильные FARO ARM EDGE. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в апреле 2012 г.

Основные средства поверки: концевые меры длины 4-го разряда по МИ 1604-87.

Сведения о методах измерений

Метод измерений приведен в документе «Машины координатно-измерительные мобильные FARO ARM EDGE. Руководство по эксплуатации».

Лист 4 Всего листов 4

Нормативные и технические документы, устанавливающие требования к машинам координатно-измерительным мобильным FARO ARM EDGE

МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».

Техническая документация фирмы - изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
