| Номер в госреестре | 50869-12 |
| Наименование СИ | Измерители глубины залегания арматуры |
| Обозначение типа СИ | PS 200 Ferroscan |
| Изготовитель | "Hilti Corporation", Лихтенштейн |
| Год регистрации | 2012 |
| Срок свидетельства | 17.08.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Измерители глубины залегания арматуры PS 200 Ferroscan (далее по тексту - измерители), предназначены для обнаружения, определения глубины залегания и диаметров арматурных стержней, находящихся в бетонных конструкциях.
Измеритель состоит из сканера PS 200 S Ferroscan и монитора PS 200 M Ferroscan. Измерения осуществляются при проведении сканером непосредственно по поверхности исследуемой конструкции. Результаты измерений сохраняются в памяти сканера до тех пор, пока не будут переданы на монитор. Монитор используется для хранения данных и осуществления простых преобразований полученных результатов измерений.
Измерители могут работать в следующих режимах: при заранее известном и заранее неизвестном диаметре залегающей арматуры. Для различения отдельных стержней должны соблюдаться следующие условия: минимальное расстояние между элементами арматуры должно быть 36 мм, либо расстояние между элементами должно превышать глубину залегания арматуры в два раза.
Принцип действия измерителей основан на взаимодействии магнитного поля измерителя с металлическими элементами исследуемой конструкции.
Место нанесения клейма
Место
пломбировки

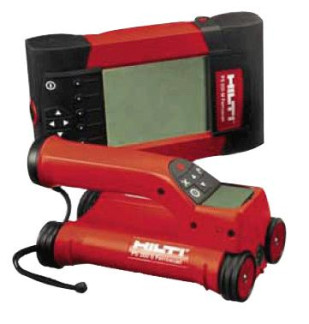

Рисунок 1 - Вид измерителей глубины залегания арматуры PS 200 Ferroscan место нанесения наклейки место пломбировки
Сканер PS 200 S Ferroscan и монитор PS 200 M Ferroscan имеют в своем составе аппаратно-встроенное программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| PS 200 S Ferroscan Аппаратно-встроенное ПО Hilti PS 200 Ferroscan | Hilti PS 200 Ferroscan | 3.30 | ||
| PS 200 M Ferroscan Аппаратно-встроенное ПО Hilti PS 200 Ferroscan | Hilti PS 200 Ferroscan | 2.0 |
Метрологически значимая часть ПО прошита во внутренней долговременной памяти сканера и защищена кодом производителя. При работе с измерителем пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Таблица 1
| Диапазон измерений глубины залегания арматуры, h, мм | от 20 до 160 |
| Цена деления шкалы при измерении глубины залегания арматуры, мм | 1 |
| Пределы допускаемой погрешности измерений глубины залегания арматуры, мм | См. таблицы 2 и 3 |
| Диапазон измерений диаметров арматуры, мм | от 6 до 36 |
| Пределы допускаемой погрешности измерений диаметров арматуры, диаметр | ±1 |
| Питание от 2-х батарей NiMn типа PSA 80 с номинальным напряжением, В | 9,6 |
| Условия эксплуатации прибора: - температура окружающей среды, °C - относительная влажность при температуре 35 °C, % | от минус 10 до плюс 50 не менее 90 |
| Масса, не более, г | 1400 |
| Г абаритные размеры, не более, мм | |
| Сканер PS 200 S: | 260 х 132 х 132 |
| Монитор PS 200 M; | 264 х 132 х 132 |
Пределы допускаемой погрешности измерений глубины залегания арматуры при известных значениях диаметров арматурных стержней приведены в таблице 2:
Таблица 2
| Диаметры арматурных стержней, мм | Глубина, мм | ||||||||
| 20 | 40 | 60 | 80 | 100 | 120 | 140 | 160 | 180 | |
| 6 | ±2 | ±3 | ±3 | ±4 | ±5 | О | Х | Х | Х |
| 8 | ±2 | ±2 | ±3 | ±4 | ±5 | О | О | Х | Х |
| 10 | ±2 | ±2 | ±3 | ±4 | ±5 | О | О | Х | Х |
| 12 | ±2 | ±2 | ±3 | ±4 | ±5 | ±10 | О | Х | Х |
| Диаметры арматурных стержней, мм | Глубина, мм | ||||||||
| 20 | 40 | 60 | 80 | 100 | 120 | 140 | 160 | 180 | |
| 14 | ±2 | ±2 | ±3 | ±4 | ±5 | ±10 | О | О | Х |
| 16 | ±2 | ±2 | ±3 | ±4 | ±5 | ±10 | ±12 | О | Х |
| 20 | ±2 | ±2 | ±3 | ±4 | ±5 | ±10 | ±12 | О | Х |
| 25 | ±2 | ±2 | ±3 | ±4 | ±5 | ±10 | ±12 | О | Х |
| 28 | ±2 | ±2 | ±3 | ±4 | ±5 | ±10 | ±12 | О | Х |
| 30 | ±2 | ±2 | ±3 | ±4 | ±5 | ±10 | ±12 | О | Х |
| 36 | ±2 | ±2 | ±3 | ±4 | ±5 | ±10 | ±12 | ±13 | О |
Пределы допускаемой погрешности измерений глубины залегания арматуры при неизвестных значениях диаметров арматурных стержней приведены в таблице 3:
Таблица 3_
| Диаметры арматурных стержней, мм | Глубина, мм | ||||||||
| 20 | 40 | 60 | 80 | 100 | 120 | 140 | 160 | 180 | |
| 6 | ±3 | ±3 | ±4 | ±6 | ±8 | О | Х | Х | Х |
| 8 | ±3 | ±3 | ±4 | ±6 | ±8 | О | О | Х | Х |
| 10 | ±3 | ±3 | ±4 | ±6 | ±8 | О | О | Х | Х |
| 12 | ±3 | ±3 | ±4 | ±6 | ±8 | ±12 | О | Х | Х |
| 14 | ±3 | ±3 | ±4 | ±6 | ±8 | ±12 | О | О | Х |
| 16 | ±3 | ±3 | ±4 | ±6 | ±8 | ±12 | ±14 | О | Х |
| 20 | ±3 | ±3 | ±4 | ±6 | ±8 | ±12 | ±14 | О | Х |
| 25 | ±3 | ±3 | ±4 | ±6 | ±8 | ±12 | ±14 | О | Х |
| 28 | ±3 | ±3 | ±4 | ±6 | ±8 | ±12 | ±14 | О | Х |
| 30 | ±3 | ±3 | ±4 | ±6 | ±8 | ±12 | ±14 | О | Х |
| 36 | ±3 | ±3 | ±4 | ±6 | ±8 | ±12 | ±14 | ±16 | О |
О - арматурный стержень обнаруживается на данной глубине, но глубина не определяется. Х - арматурный стержень не обнаруживается на данной глубине.
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус сканера PS 200 S в виде наклейки.
Таблица 4
| Наименование и условное обозначение | Кол-во, шт. |
| Сканер PS 200 S | 1 |
| Чехол для сканера PSA 60 | 1 |
| Монитор PS 200 М | 1 |
| Карта памяти PSA 94 | 1 |
| USB кабель PSA 92 | 1 |
| Гарнитура: наушники + микрофон PSA 93 | 1 |
| Чехол для монитора PSA 61 | 1 |
| Ремень для переноски PSA 62 | 1 |
| 2 комплекта аккумуляторов PSA 80 | 1 |
| 2 зарядных устройства PUA 80 | 1 |
| 2 сетевых кабеля | 1 |
| Комплект разметочных сеток PSA 10/11 | 1 |
| Клейкая лента PUA 90 | 1 |
| Комплект маркирующих карандашей PUA 70 | 1 |
| Наименование и условное обозначение | Кол-во, шт. |
| Диск с ПО для построения 3D моделей | 1 |
| Чемодан PSA 200 | 1 |
| Методика поверки | 1 |
осуществляется в соответствии с документом МП 50869-12 «Измерители глубины залегания арматуры PS 200 Ferroscan. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в мае 2012 г. и включенным в комплект поставки.
Основные средства поверки: стенд специальный для поверки прибора ИЗС-10Н, диапазон толщин 5 - 40 мм, диапазон диаметров 4 - 32 мм, погрешность ±0,2 мм.
Метод измерений изложен в документе «Руководство по эксплуатации измерителей глубины залегания арматуры PS 200 Ferroscan».
Нормативные и технические документы, устанавливающие требования к измерителям глубины залегания арматуры PS 200 Ferroscan
Техническая документация фирмы «Hilti Corporation», Лихтенштейн.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
