Системы измерений длительности соединений СИДС ДС-АПУС, 50879-12

Назначение

Системы измерений длительности соединений СИДС ДС-АПУС, далее - СИДС, предназначены для измерения длительности телефонных соединений на сети местной, междугородной и международной телефонной связи при предоставлении услуг связи по аналоговым абонентским линиям, с целью получения исходных данных для расчета их стоимости.

Описание

СИДС является функциональной системой измерений длительности телефонных соединений оборудования повременного учёта соединений и диагностики координатных АТС ДС-АПУС, версия ПО 8.0, далее - оборудование.

Оборудование устанавливается на электромеханических АТС типа: АТСК, АТСК-У, АТСК 100/2000.

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения оборудования.

Конструктивно оборудование представляет собой набор плат, размещенных в типовом кассетном модуле, который защищен металлической крышкой с возможностью пломбирования.

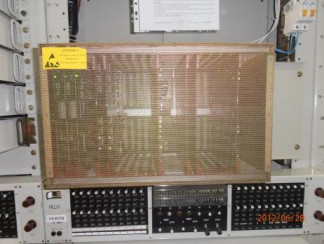

Общий вид оборудования и схема пломбировки от несанкционированного доступа представлены на рисунках 1, 2.

Микросхема ПЗУ M27C512 на плате абонентских регистров, защищена от съема с места установки с помощью кодированной информации. При замене ПЗУ происходит кратковременный сбой в работе соответствующего блока и запускается аварийная сигнализация АТС.

Программное обеспечение

Программное обеспечение (ПО) встроенное, версия 8.0, управляет функционированием оборудования.

Идентификационные данные ПО оборудования приведены в таблице 1. Таблица 1

По уровню защиты от непреднамеренных и преднамеренных изменений ПО относится к группе «С», в соответствии с МИ3286-2010.

ПО оборудования и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя:

•    данные защищены от несанкционированной модификации уникальным форматом сохраняемых файлов и средствами подсчета контрольной суммы исполняемого кода;

•    реализовано однозначное назначение каждой команды для инициирования функции или изменения данных;

•    интерфейс пользователя не позволяет вносить изменения в ПО и измеренные данные;

•    выдаются предупреждения в случае, если действия пользователя могут повлечь изменение или удаление измеренных данных.

Технические характеристики

•    пределы допускаемой абсолютной погрешности измерения длительности за один час телефонного соединения    ± 1 с;

•    вероятность неправильного тарифицирования телефонного соединения, не более 0,01.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским способом.

Комплектность

•    методика поверки на СИДС;

•    СИДС, в составе оборудования.

Поверка

осуществляется по документу «Система измерений длительности соединений СИДС ДС-АПУС Методика поверки 5295-001-62943166-2012 МП», утвержденному ГЦИ СИ «Связь-Тест» ФГУП ЦНИИС в июне 2012 г.

Основное средство поверки:

• формирователь телефонных соединений Призма: (1 - 3600) с, А = ± 0,25 с.

Сведения о методах измерений

Руководство по эксплуатации оборудования

Нормативные и технические документы, устанавливающие требования к системам измерений длительности соединений СИДС ДС-АПУС

1    ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

2    Техническая и эксплуатационная документация фирмы Tesla Karlin a.s.

Рекомендации к применению

Учет объема оказанных услуг электросвязи операторами связи.
