Трансформаторы напряжения ЗНОГ-110, 50905-12

Назначение

Трансформаторы напряжения ЗНОГ-110 (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления.

Описание

Трансформаторы представляют собой масштабные преобразователи индуктивного типа и состоят из первичной и вторичных обмоток, магнитопровода и ряда экранов, которые размещены в герметичном стальном корпусе, заполненном элегазом.

Высокое напряжение подается через ввод «элегаз-элегаз». Низкое напряжение отводится из выводов, к которым присоединены вторичные обмотки. Магнитопроводы шихтованные из отдельных пластин электротехнической стали. Плотность элегаза контролируется датчиком давления. Для обеспечения безопасности предусмотрены предохранительные клапаны с разрывной мембраной.

Вторичные обмотки предназначены для измерения и (или) защиты. Максимальное количество вторичных обмоток - 3.

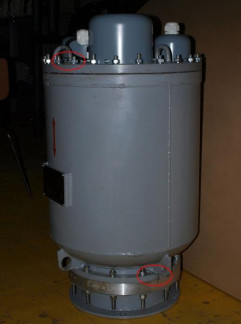

Внешний вид и места пломбировки трансформатора напряжения ЗНОГ-110 приведены на фото 1 и 2.

Фото 2

Технические характеристики

Номинальное первичное напряжение - 110/43 кВ.

Номинальное вторичное напряжение:

-    основных обмоток - 100/ л/3 В;

-    дополнительной обмотки - 100 В или 100:3 В.

Номинальная частота - 50 Гц.

Классы точности в соответствии с ДСТУ 1ЕС 60044-2:2008 и ГОСТ 1983-2001 - 0,2; 0,5; 3Р. Номинальная мощность:

-    основных обмоток - от 20 В А до 150 В А в классе точности 0,2, от 20 В-А до 300 В-А в классе точности 0,5 (соответственно заказу);

-    дополнительной обмотки - от 100 В-А до 1200 В-А в классе точности 3Р (соответственно заказу);

Максимальное напряжение - 126 кВ.

Номинальный уровень изоляции первичной обмотки - 230/550 кВ.

Масса - не более 265 кг.

Габаритные размеры - 494 х 494 х 1170 мм.

Климатическое исполнение и категория размещения в соответствии с ГОСТ 15550-69 - УХЛ4 в рабочем диапазоне от минус 25 °С до 40 °С.

Средний срок службы - не менее 25 лет.

Знак утверждения типа

Знак утверждения типа наносится на табличку трансформаторов фотохимическим способом или гравировкой и на эксплуатационные документы, которые поставляются с трансформаторами.

Комплектность

Комплект поставки трансформатора содержит:

-    трансформатор напряжения ЗН0Г-110 - 1 шт.;

-    паспорт - 1 экз.;

-    руководство по эксплуатации - 1 экз;

-    габаритный чертеж - 1 шт.;

-    паспорт сосуда, работающего под давлением - 1 шт.;

-    ведомость эксплуатационных документов - 1 шт.

Поверка

осуществляется по документу ГОСТ 8.216-88 «Трансформаторы напряжения. Методика поверки».

Перечень основного оборудования, необходимого для поверки:

1.    Трансформатор напряжения ТНООГ-330-11, I разряд,

-    класс точности 0,05 - для основной обмотки; 0,05 - для дополнительных обмоток;

-    диапазон измерений вторичных обмоток 100; 100:3; 100:V3 В;

2.    Компаратор СА 507:

-    относительной разности вторичных напряжений двух ТН от минус 15 до плюс 15%;

-    разности фаз двух ТН от минус 300 до плюс 300 минут;

-    активной мощности нагрузки во вторичной цепи ТН при их поверке и калибровке от 0 до 500 Вт, при напряжении на нагрузке от 6 до 240 В и силе тока от 0 до 5 А;

-    реактивной мощности нагрузки во вторичной цепи ТН при их поверке и калибровке от 0 до 500 В • А, при напряжении на нагрузке от 6 до 240 В и силе тока от 0 до 5 А.

Сведения о методах измерений

Сведения отсутствуют.

Нормативные документы, устанавливающие требования к трансформаторам напряжения ЗНОГ-110

ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».

ТУ У 31.1-00216757-071:2011 «Трансформаторы напряжения ЗН0Г-110. Технические условия».

Рекомендации к применению

-    выполнение государственных учётных операций.
