| Номер в госреестре | 50907-12 |
| Наименование СИ | Калибраторы температуры |
| Обозначение типа СИ | КТ-3 |
| Изготовитель | Общество с ограниченной ответственностью "ИзТех" (ООО "ИзТех"), г. Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 10.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы температуры КТ-3 (далее - калибратор) предназначены для воспроизведения и измерений температуры в диапазоне температур от 300 до 1100 °С.
Принцип действия калибраторов заключается в воспроизведении и поддержании температуры в рабочей зоне с нормированными погрешностями.
Калибратор конструктивно выполнен в одном корпусе и состоит из «сухоблочного» термостата с высокостабильными термоэлектрическими преобразователями (ТП) и прецизионного трехканального блока измерений и регулирования температуры (БИ).
Термостат представляет из себя трубчатую печь с охранными тепловыми экранами и термостатируемым металлическим блоком для размещения поверяемых термопреобразователей.
Блок предназначен для уменьшения температурного дрейфа и градиентов для поверяемых термопреобразователей. В блоке имеются каналы разного диаметра для установки поверяемых термопреобразователей.
Охранные экраны выполняют функцию регулируемых тепловых экранов, уменьшающих градиенты температуры в рабочей зоне блока.
Для определения и поддержания температуры при работе КТ-3 в блоке и охранных экранах размещены высокостабильные термоэлектрические преобразователи (ТП) с индивидуальными статическими характеристиками преобразования.
ТП, установленный в блоке, выполняет функцию носителя температурной шкалы, в соответствии с которой воспроизводятся задаваемые температуры.
Трехканальный БИ предназначен для задания, измерений и регулирования температуры блока и охранных тепловых экранов, с использованием ТП и нагревательных элементов, установленных в термостате. Нагрев блока осуществляется подачей электрического тока необходимой силы в нагревательные элементы от БИ. БИ представляет собой микропроцессорное устройство, микроконтролер которого запрограммирован при изготовлении и недоступен для пользователя.
Значения воспроизводимой температуры и времени, в течение которого калибратор температуры находится в рабочем режиме, отображаются на цифровом жидкокристалличе-скоминдикаторе БИ.
Для предотвращения несанкционированного доступа корпус калибратора опломбирован. Пломбы изготовителя установлены на крепежных винтах корпуса.

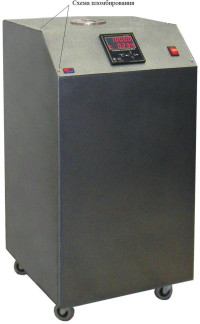

Внешний вид калибратора и места пломбирования от несанкционированного доступа приведены на рисунке 1.
Калибраторы имеют встроенное программное обеспечение (микропрограмма контроллера прибора «КТ-3» версии 2,0).
Встроенное программное обеспечение (ПО) прибора разработано изготовителем специально для решения задач измерений и регулирования температуры. Встроенное ПО идентифицируется путем вывода на экран калибратора при включении пробора (КТ-3, версия 2,0). Конструктивно приборы имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Программа контроллера КТ-3 | КТ-3 | 2.0 | 4AC7 | Двухбайтовая сумма с переполнением |
Метрологические и технические характеристики калибраторов приведены в таблице 2. Таблица 2
| Наименование параметра или характеристики | КТ-3 |
| Диапазон воспроизводимых температур, °С | от 300 до 1100 |
| Пределы допускаемой абсолютной погрешности воспроизведения температуры, °С | ±(0,2+0,001 • |t|); t - значение воспроизводимой температуры в °С |
| Нестабильность поддержания температуры за 30 минут, °С, не более | 0,3 |
| Разность воспроизводимых температур в каналах с одинаковыми диаметрами, °С, не более | 0,1 |
| Неоднородность температурного поля в рабочей зоне от 0 до 40 мм по высоте от дна канала,°С, не более | 0,7 |
| Время установления рабочего режима, ч, не более | 2,5 |
| Количество каналов для размещения калибруемых термопреобразователей | 4 |
| Электрическое сопротивление изоляции при температурах эксплуатации, МОм, не менее | 20 |
| Напряжение питания от сети переменного тока, частотой (50 ± 1) Гц, В | 220 ± 22 |
| Максимальная потребляемая мощность от сети переменного тока, Вт, не более | 2000 |
| Условия эксплуатации: температура окружающего воздуха, °С атмосферное давление, кПа относительная влажность воздуха, % | от 10 до 25 от 84 до 106,7 от 10 до 80 |
| Г абаритные размеры калибратора (длина; ширина; высота), мм, не более | 400х400х750 |
| Масса, кг, не более | 20,0 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Средний срок службы, лет, не менее | 5 |
Знак утверждения типа наносится в верхнем левом углу титульного листа руководства по эксплуатации ЕМТК 157.0000.00 РЭ типографским способом и на переднюю панель корпуса калибратора фотохимическим способом.
Калибратор температуры КТ-3 поставляется в комплекте приведенном в таблице 3. ТаблицаЗ. Комплект поставки
| Наименование | Обозначение | Кол-во | Примечание |
| Калибратор температуры КТ-3 | ЕМТК 157.0000.00. | 1 | Количество и диаметры каналов для установки поверяемых термопреобразователей определяется договором поставки |
| Калибратор температуры КТ-3. Руководство по эксплуатации | ЕМТК 157.0000.00 РЭ | 1 | |
| Кабель интерфейсный | 1 | ||
| Кабель сетевой | 1 |
осуществляется в соответствии с разделом 9 «Методика поверки» документа «Калибраторы температуры КТ-3. Руководство по эксплуатации. ЕМТК 157.0000.00 РЭ», утвержденным руководителем ГЦИ СИ ФГУП ВНИИФТРИ в феврале 2012 г.
Основное поверочное оборудование:
термопара образцовая платинородий-платиновая ППО, (Рег. №1442-00), 1-го разряда по ГОСТ 8.558-93, диапазон измерений от 300 до 1200 оС; измеритель температуры многоканальный прецизионный МИТ-8.10, (Рег. №19735-00), пределы допускаемой погрешности измерений ±(0,008+10-5|t|) °С.
Калибраторы температуры КТ-3. Руководство по эксплуатации. ЕМТК 157.0000.00 РЭ. Раздел 8.
Нормативные и технические документы, устанавливающие требования к калибраторам температуры КТ-3
1 ГОСТ 8.558-93 «Государственная поверочная схема для средств измерения температуры».
2 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
В качестве рабочего эталона единицы температуры (К) при осуществлении поверок и калибровок средств измерений температуры.
| Зарегистрировано поверок | 541 |
| Поверителей | 39 |
| Актуальность данных | 07.12.2024 |
