Микроскоп электронный растровый JSM-6460LV, 50908-12

50908-12
Микроскоп электронный растровый JSM-6460LV (далее ╞ микроскоп) предназначен для измерений линейных размеров микрорельефа поверхности твердотельных объектов и структур, в том числе диэлектрических.
Документы
Карточка СИ
Номер в госреестре 50908-12
Наименование СИ Микроскоп электронный растровый
Обозначение типа СИ JSM-6460LV
Изготовитель "Jeol", Япония
Год регистрации 2012
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Микроскоп электронный растровый JSM-6460LV (далее - микроскоп) предназначен для измерений линейных размеров микрорельефа поверхности твердотельных объектов и структур, в том числе диэлектрических.

Описание

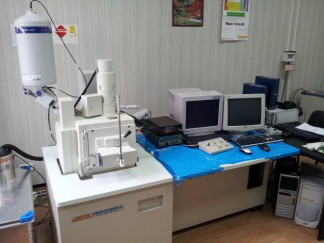

Микроскоп представляет собой стационарную автоматизированную многофункциональную измерительную систему и состоит из электронно-оптической системы (колонны), камеры объектов с механизмом перемещения объектов, детектора вторичных и детектора отраженных электронов, вакуумной системы, видеоконтрольного устройства, блока питания.

Принцип получения изображения в микроскопе заключается в модуляции яркости монитора видеоконтрольного устройства сигналами, пропорциональными числу зарегистрированных вторичных отраженных электронов, при сканировании сфокусированного электронного зонда по поверхности объекта. Отношение размера изображения на мониторе к размеру растра на образце определяет увеличение микроскопа.

При работе микроскопа обеспечиваются безопасные условия труда оператора. При максимальных значениях ускоряющего напряжения и тока зонда мощность эквивалентной дозы рентгеновского излучения в любой доступной точке на расстоянии 10 см от поверхности колонны и камеры объектов микроскопа не превышает 1 мкЗв/ч.

Программное обеспечение

Управление микроскопом осуществляют с помощью встроенного контроллера и внешней ПЭВМ с использованием специализированного программного обеспечения (ПО).

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Идентификационные данные программного обеспечения представлены в таблице 1.

Наименование

ПО

Идентификационное наименование ПО

Номер версии ПО

Цифровой идентификатор ПО (контрольная сумма)

Алгоритм вычисления цифрового идентификатора ПО

Программа управления процессом измерений и обработки результатов измерений

TR0104-020

6.54

79BD56A52F4Е65

CF14CC36193B05

85A629861652466

F272F3DB974B2F

378878B

ГОСТ Р 34.11-94

Технические характеристики

Метрологические и технические характеристики приведены в Таблице 2 Таблица 2

Наименование характеристики

Значение

Эффективный диаметр электронного зонда во вторичных электронах при 30кВ (образец - кремний), нм, не более

30

Диапазон регулировки увеличения, крат

8-300000

Диапазон измерений линейных размеров, мкм

0,15-5000

Пределы допускаемой относительной погрешности измерений линейных размеров, %:

- в диапазоне от 0,15 до 0,3 мкм

±11

- в диапазоне от 0,3 до 0,6 мкм

±7

- в диапазоне от 0,6 до 5000 мкм

±5

Диапазон регулировки ускоряющего напряжения, кВ

0,3-30

Напряжение питания от сети переменного тока частотой (50±1) Гц, В

220+22-33

Потребляемая мощность, кВ-А

3

Габаритные размеры (длина х ширина х высота), мм: - стенд с колонной, агрегатом вакуумным, ВКУ

750х960х1480

- видеоконтрольный блок

1150х900х700

Масса, кг

600

Условия эксплуатации:

- температура окружающей среды, °С

20 ± 5

- относительная влажность воздуха, %, не более

60

- атмосферное давление, кПа

84-107

Знак утверждения типа

наносится в виде наклейки на электронно-оптическую систему (колонну) микроскопа и титульный лист технической документации фирмы-изготовителя типографским способом.

Комплектность

В комплект микроскопа входят: микроскоп электронный растровый JSM-6460LV, комплект ЗИП, расходные материалы, техническая документация фирмы-изготовителя.

Поверка

осуществляется по ГОСТ Р 8.631-2007 «Микроскопы электронные растровые измерительные. Методика поверки».

Средства поверки: мера ширины и периода специальная МШПС-2.0К.

Сведения о методах измерений

Техническое описание «Микроскоп электронный растровый JSM-6460LV фирмы «JEOL», Япония».

Нормативные документы, устанавливающие требования к микроскопу электронному растровому JSM-6460LV

Техническая документация фирмы-изготовителя.

Рекомендации к применению

- применяется вне сферы государственного регулирования обеспечения единства измерений.

Зарегистрировано поверок 9
Поверителей 2
Актуальность данных 05.11.2024
50908-12
Номер в ГРСИ РФ:
50908-12
Производитель / заявитель:
"Jeol", Япония
Год регистрации:
2012
