Пирометры DIT-130, DIT-500, 50912-12

Пирометры DIT-130, DIT-500 предназначены для неконтактных измерений температуры поверхности объектов по их собственному излучению в спектральном диапазоне 8-14 мкм.

Документы

Описание типа

Карточка СИ

Номер в госреестре	50912-12
Наименование СИ	Пирометры
Обозначение типа СИ	DIT-130, DIT-500
Изготовитель	"Sonel S.A.", Польша
Год регистрации	2012
Срок свидетельства	24.08.2017
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Описание

Принцип действия

Основан на преобразовании теплового излучения поверхности объекта в электрический сигнал.

Пирометры являются оптико-электронными измерительными приборами, работающими в инфракрасной области электромагнитного спектра. Пирометры измеряют температуру на поверхности объекта или на границе разделения различных сред на основе регистрации энергии их электромагнитного излучения. Размер контролируемого участка поверхности определяется показателем визирования пирометра.

Пирометры состоят из объектива, фокусирующего излучение на приемник, электронного блока измерения выходного сигнала приемника его обработки и индикации результата измерения на ЖК - индикаторе. В обеих модификациях пирометров DIT-130, DIT-500 предусмотрена возможность установки коэффициента излучения измеряемого объекта. Модификация DIT-500 оборудована двухточечным лазерным целеуказателем. Пирометры DIT-130, DIT-500 дополнительно оснащены термопарным цифровым каналом измерений температуры.

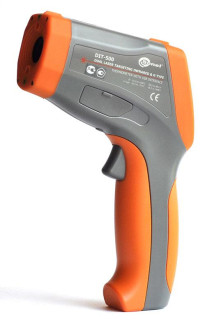

Корпус состоит из двух частей соединенных пластиковыми защелками. Во избежание несанкционированного вскрытия, стык двух частей корпуса защищен разрушающейся при вскрытии наклейкой (рис. 1, 2).

Технические характеристики

Метрологические и технические характеристики пирометров DIT-130, DIT-500 приведены в таблице 2.

Таблица 2

Характеристика	DIT-130	DIT-500
Диапазон измеряемых температур, °С	от -32 до + 380	от -50 до + 1600
Пределы допускаемой погрешности: - абсолютной - относительной	± 5 °С (от - 32 до - 20) °С * ± (1,5 %t + 2 °С) (от -19,9 до 200) °С ± (2 %t + 2 °С) (свыше 200) °С	± 7 °С (от - 50 до -30) °С ± 2,5 °С (от - 29,9 до 20) °С ± (1 %t + 1 °С) (от 20,1 до 400) °С ± (1,5 %t + 2 °С) (от 400,1 до 800) °С ± (3 %t + 5 °С) (свыше 800) °С
Предел допускаемой погрешности измерений по термопарному каналу	± (1,5 %t + 3 °С) (от - 50 до 999,9) °С * ± (1,5 %t + 2 °С) (от 1000 до 1370) °С
Коэффициент излучения	0,01 - 1 (с шагом 0,01)

Всего листов 4
Разрешение дисплея, °С	0,1
Спектральный диапазон	от 8 до 14 мкм
Показатель визирования	13:1	50:1
Коэффициент излучения	0,01 - 1 (с шагом 0,01)
Электропитание	Аккумуляторная батарея 9 В
Г абаритные размеры, мм	190 х 111 х 48	230 х 155 х 55
Масса с аккумулятором, кг	0,29	0,35
Температура эксплуатации, °С	от 0 до + 50
Температура хранения, °С	от - 20 до + 60
Относительная влажность, %	от 10 до 80

t - измеренное значение.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководств по эксплуатации и в виде наклейки на корпус пирометров DIT-130, DIT-500 (рис. 1, 2).

Комплектность

Комплектность средства измерений приведена в таблице 3. Таблица 3

Наименование	Количество
Пирометр DIT-130
Пирометр DIT-130	1 шт.
«Пирометр DIT-130» Руководство по эксплуатации № DIT-130-001/12-РЭ	1 шт.
Кобура	1 шт.
Термопара типа К	1 шт.
Пирометр DIT-500
Пирометр DIT-500	1 шт.
«Пирометр DIT-500» Руководство по эксплуатации №DIT-500-001/12-РЭ	1 шт.
Пластиковый кейс	1 шт.
Термопара типа К	1 шт.
Штатив	1 шт.
«Пирометры DIT-130, DIT-500. Методика поверки» МП РТ 1699-2012	1 шт.

Поверка

осуществляется в соответствии с документом «Пирометры DIT-130, DIT-500. Методика поверки» МП РТ 1699-2012, утверждённым ГЦИ СИ ФБУ «Ростест-Москва» 16.01.12г.

Основные средства поверки: набор излучателей в виде моделей абсолютно черных тел

2 разряда в диапазоне от -50 до 1600 °С, эталонный пирометр 1 разряда в диапазоне от -50 до 1600 °С.

Сведения о методах измерений

Сведения о методах измерений содержатся в руководствах эксплуатации: DIT-130-001/12-РЭ «Пирометр DIT-130. Руководство по эксплуатации» и DIT-500-001/12-РЭ «Пирометр DIT-500. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к пирометрам DIT-130, DIT-500

1 ГОСТ 8.558 «ГСИ. Государственная поверочная схема для средств измерений температуры».

Лист № 4 Всего листов 4

2 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

3 Техническая документация фирмы-изготовителя «Sonel S.A.»

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
