| Номер в госреестре | 50914-12 |
| Наименование СИ | Комплексы измерительно-вычислительные |
| Обозначение типа СИ | DevLink |
| Изготовитель | ООО "НПФ "КРУГ", г.Пенза |
| Год регистрации | 2012 |
| Срок свидетельства | 20.06.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Комплексы измерительно-вычислительные DevLink (далее - ИВК DevLink) предназначены для измерений электрического напряжения постоянного тока, силы постоянного тока, электрического сопротивления и температуры.
Конструктивно ИВК DevLink представляют собой проектно-компонуемые изделия и состоят из модулей ввода-вывода и процессорного модуля.
Модули ввода реализованы на основе аналого-цифровых преобразователей, а модули вывода - на основе цифроаналоговых преобразователей.
Модули ввода передают информацию по цифровой линии связи (RS-485) по протоколу ModBus RTU в процессорный модуль, который осуществляет преобразование полученной информации в результат измерений (в единицах измеряемой величины).
В соответствии с алгоритмом пользователя, работающим в системе реального времени контроллера (СРВК), или внешним сигналам управления с интерфейса пользователя верхнего уровня (персональный компьютер), поступающим по линии связи Ethernet или беспроводной GPRS, процессорный модуль выдаёт управляющие сигналы на модули вывода унифицированных аналоговых или дискретных сигналов.
ИВК DevLink имеют несколько модификаций, (таблица 2, таблица 3) отличающихся функциональными возможностями, составом и количеством измерительных каналов. Перечень возможных модулей, из которых строятся ИВК DevLink, представлен в таблице 1.
Таблица 1 - Состав ИВК DevLink
| Модули ИВК DevLink | Описание |
| Модули ввода/вывода | |
| Модули ввода/вывода DevLink-А10 | Осуществляют непосредственное измерение аналоговых сигналов (электрического напряжения постоянного тока, силы постоянного тока, электрического сопротивления и температуры), фиксируют состояние дискретных сигналов, выдают дискретные и аналоговые управляющие воздействия на исполнительные механизмы |
| Процессорные модули | |
| Промышленный модем DevLink-M50 | Осуществляет передачу измеренных сигналов от интеллектуальных устройств, в т.ч. от DevLink A10, на верхний уровень |
| Промышленный модем DevLink-M100 | Осуществляет передачу измеренных сигналов от интеллектуальных устройств, в т.ч. от DevLink A10, на верхний уровень с дополнительными возможностями обработки и преобразований получаемых и передаваемых данных |
| Модули ИВК DevLink | Описание |
| Конвертор протоколов DevLink-P200 | Осуществляет преобразование данных, получаемых от интеллектуальных устройств, в т.ч. от DevLink A10, в единый унифицированный формат данных |
| Конвертор протоколов DevLink-P300 | Осуществляет преобразование и обработку данных, получаемых от интеллектуальных устройств, в т.ч. от DevLink A10, в единый унифицированный формат данных |
| Контроллер сбора данных DevLink-D500 | Осуществляет сбор и передачу данных от интеллектуальных устройств, в т.ч. от DevLink A10, в беспроводных и проводных системах учета энергоресурсов и диспетчеризации |
| Устройство сбора и передачи данных DevLink-S600 | Осуществляет сбор и передачу данных от интеллектуальных устройств, в т.ч. от DevLink A10, в беспроводных и проводных системах учета энергоресурсов и диспетчеризации. |
| Таблица 2 - Модификации аппаратной платф | юрмы модулей ввода/вывода DevLink А10 | ||
| Обозначение модели | Число входов/выходов | Питание | RS485 |
| AI-8UI(/D) | 8 | 18-30VDC | + |
| AI-8TC(/D) | 8 | 18-30VDC | + |
| AO-2UI(/D) | 2 | 18-30VDC | + |
| AI-3RTD(/D) | 3 | 18-30VDC | + |
| DIO-4/4R | 4/4 | 18-30VDC | + |
| DIO-4/4S | 4/4 | 18-30VDC | + |
| DIO-4/4T | 4/4 | 18-30VDC | + |
| DIO-16BD | 16 | 18-30VDC | + |
Таблица 3 - Модификации аппаратной платформы процессорных модулей ИВК DevLink
| Обозначение модели | SD RAM | Ethernet | Inputs | USB | Питание | RS 232 | RS 485 | One Wire | GSM |
| М2 | 32Мбайт | 1хЕШ | 6xDI | - | 170-260VAC | 1 | 4 | - | - |
| М4 | 32Мбайт | 1хЕШ | 6xDI | - | 170-260VAC | 1 | 4 | - | + |
| М5 | 32Мбайт | 1хЕШ | 6xDI | - | 18-30VDC | 1 | 4 | - | - |
| M6 | 32Мбайт | 1хЕШ | 6xDI | - | 18-30VDC | 1 | 4 | - | + |
| М7 | 32Мбайт | 1хЕШ | 6xDI | - | 170-260VAC | 1 | 1 | - | - |
| М8 | 32Мбайт | 1хЕШ | 6xDI | - | 170-260VAC | 1 | 1 | - | + |
| М9 | 64Мбайт | 1хЕШ | 6xDI | - | 170-260VAC | 1 | 1 | - | + |
| М10 | 64Мбайт | 1хЕШ | 6xDI | - | 170-260VAC | 1 | 4 | - | - |
| М12 | 64Мбайт | 1хЕШ | 6xDI | + | 18-30VDC | 1 | 4 | + | - |
| М13 | 64Мбайт | 1хЕШ | 6xDI | + | 18-30VDC | 1 | 1 | - | + |
| М14 | 64Мбайт | 1хЕШ | 6xDI | + | 18-30VDC | 1 | 4 | - | + |
| М15 | 64Мбайт | 1хЕШ | 6xDI | + | 170-260VAC | 1 | 1 | - | - |
| М16 | 64Мбайт | 1хЕШ | 6xDI | + | 170-260VAC | 1 | 4 | - | - |
| М17 | 64Мбайт | 1хEth | 6xDI | + | 170-260VAC | 1 | 1 | - | + |
| М18 | 64Мбайт | 1хЕШ | 6xDI | + | 170-260VAC | 1 | 4 | - | + |
| М19 | 64Мбайт | 1хEth | 6xDI | + | 18-30VDC | 1 | 1 | - | - |

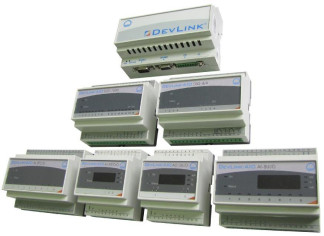

Общий вид ИВК DevLink показан на рисунке 1.
Осуществляет сбор и алгоритмическую обработку данных, а также выдачу управляющих сигналов на модули ввода/вывода DevLink A10 и др. интеллектуальные устройства
Универсальный свободно программируемый промышленный контроллер DevLink-C1000
Для предотвращения несанкционированного доступа к ИВК DevLink на его корпусе предусмотрен концевой выключатель. Принцип его действия состоит в том что, при вскрытии корпуса в протокол событий добавляется соответствующая запись.
Дополнительная защита может быть предусмотрена путем закрепления ИВК DevLink на DIN-рейку в корпусе шкафа, который закрывается на ключ или пломбируется. Также в шкаф может ставиться датчик открытия дверцы, информация с которого записывается в протокол событий контроллера, Внешний вид датчика открытия дверцы приведен на рисунке 2.
ИВК DevLink включают программное обеспечение - СРВК, обеспечивающее выполнение следующих функций:
- измерение и контроль технологических параметров;
- выполнение технологических программ пользователя;
- формирование и выдача данных оперативному персоналу;
- формирование выходных дискретных сигналов;
- самодиагностика;
- автоматический перезапуск;
- межконтроллерный обмен;
- коррекция системного времени контроллера по внешней команде;
- обработка и сохранение переменных базы данных;
- ведение трендов;
- взаимодействие с модулями ввода и вывода;
- управление GPRS каналом связи.
Все встроенное программное обеспечение ИВК DevLink является метрологически значимым.
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 4.
Таблица 4 - Идентификационные данные метрологически значимой части программного обеспечения
| Наименование программы | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| СРВК | СРВК DevLink | 7.1x | 0xC973 | MODBUS CRC16 |
Влияние программного обеспечения на погрешность измерений учтено при нормировании метрологических характеристик ИВК DevLink.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Типы входных аналоговых сигналов, диапазоны измерений, а также пределы допускаемой основной приведенной погрешности измерений приведены в таблицах 5-12.
Таблица 5 - Пределы допускаемой основной приведенной погрешности каналов измерений напряжения постоянного тока_
| Диапазоны входных сигналов | Пределы допускаемой основной приведенной погрешности измерений, % | Нормирующее значение |
| от 0 до 50 мВ | ± 0,1 | 50 мВ |
| от 0 до 150 мВ | ± 0,1 | 150 мВ |
| от 0 до 500 мВ | ± 0,1 | 500 мВ |
| от минус 150 до плюс 150 мВ | ± 0,1 | 150 мВ |
| от минус 250 до плюс 250 мВ | ± 0,1 | 250 мВ |
| от минус 500 до плюс 500 мВ | ± 0,1 | 500 мВ |
| от минус 1 до плюс 1 В | ± 0,1 | 1 В |
| от минус 2 до плюс 2 В | ± 0,1 | 2 В |
| от минус 5 до плюс 5 В | ± 0,1 | 5 В |
| от минус 10 до плюс 10 В | ± 0,1 | 10 В |
| от 0 до 2 В | ± 0,05 | 2 В |
| от 0 до 5 В | ± 0,05 | 5 В |
| от 0 до 10 В | ± 0,05 | 10 В |
Таблица 6 - Пределы допускаемой основной приведенной погрешности каналов измерений силы постоянного тока_
| Диапазоны входных сигналов, мА | Пределы допускаемой основной приведенной погрешности измерений, % | Нормирующее значение, мА |
| от минус 20 до плюс 20 | ± 0,2 | 20 |
| от 0 до 20 | ± 0,05 | 20 |
| от 4 до 20 | ± 0,05 | 16 |
Таблица 7 - Пределы допускаемой основной приведенной погрешности входных аналоговых измерительных каналов электрического сопротивления_
| Диапазоны входных сигналов, Ом | Пределы допускаемой основной приведенной погрешности измерений, % | Нормирующее значение, Ом |
| от 0 до 100 | ± 0,1 | 100 |
| от 0 до 250 | ± 0,1 | 250 |
| от 0 до 500 | ± 0,1 | 500 |
| от 0 до 1000 | ± 0,1 | 1000 |
| от 0 до 2000 | ± 0,1 | 2000 |
Таблица 8 - Характеристики каналов счета импульсов
| Наименование характеристики | Значения |
| Диапазон счета количества импульсов, имп. | от 0 до 65535 |
| Пределы допускаемой абсолютной погрешности счёта импульсов, имп. | ± 1 |
| Максимальная частота входного сигнала, Гц | 100 |
| Напряжение входного сигнала, В | от 5 до 15 |
Таблица 9 - Пределы допускаемой основной приведенной погрешности каналов выдачи
тока
| Диапазоны выходных сигналов, мА | Пределы допускаемой основной приведенной погрешности измерений, % | Нормирующее значение, мА |
| от 0 до 20 | ± 0,1 | 20 |
| от 4 до 20 | ± 0,1 | 16 |
Таблица 10 - Пределы допускаемой основной приведенной погрешности каналов выдачи напряжения_
| Диапазоны выходных сигналов, В | Пределы допускаемой основной приведенной погрешности измерений, % | Нормирующее значение, В |
| от 0 до 5 | ± 0,1 | 5 |
| от 0 до 10 | ± 0,1 | 10 |
Таблица 11 - Пределы допускаемой основной абсолютной погрешности каналов измерений температуры с помощью внешних термопар, нормируемые статические характеристики преобразования которых регламентированы ГОСТ Р 8.585_
| Обозначение типа термопары | Диапазоны измеряемых температур, °С | Пределы допускаемой основной абсолютной погрешности измерений, 0С |
| К | от минус 200 до плюс 1250 | ± 1,25 |
| L | от минус 200 до плюс 800 | ± 0,8 |
| S | от минус 50 до плюс 1700 | ± 1,7 |
| R | от минус 50 до плюс 1700 | ± 1,7 |
| B | от 300 до 1700 | ± 1,7 |
| A-1 | от 0 до 2250 | ± 2,25 |
| J | от минус 200 до плюс 1200 | ± 1,2 |
| N | от минус 200до плюс 1300 | ± 1,3 |
Таблица 12 - Пределы допускаемой основной абсолютной погрешности каналов измерений температуры с помощью внешних термометров сопротивлений, нормируемые стати-
| ческие характе | ристики которых регламентированы ГОСТ 6651-2009 | |||
| Типы термо-сопротивлений | Обозначения типов термо-сопротивлений | Температурные коэффициенты термометров сопро-0^-1 тивлений, а, С | Диапазоны измеряемых 0/'Ч температур, С | Пределы допускаемой основной абсолютной погрешности измерений, 0С |
| Медный | 50М | 0,00428 | от минус 180 до плюс 200 | ± 0,38 |
| Медный | 100М | 0,00428 | от минус 180 до плюс 200 | ± 0,38 |
| Платиновый | 50П | 0,00385 | от минус 200 до плюс 850 | ± 0,85 |
| Платиновый | 100П | 0,00385 | от минус 200 до плюс 850 | ± 0,85 |
| Платиновый | 500П | 0,00385 | от минус 200 до плюс 850 | ± 0,85 |
| Платиновый | Pt50 | 0,00391 | от минус 200 до плюс 850 | ± 0,85 |
| Платиновый | Pt100 | 0,00391 | от минус 200 до плюс 850 | ± 0,85 |
| Никелевый | 100Н | 0,00617 | от минус 60 до плюс 180 | ± 0,24 |
| Никелевый | 500Н | 0,00617 | от минус 60 до плюс 180 | ± 0,24 |
Переделы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочих условий применения на каждые 10 оС, составляют 0,75 пределов допускаемой основной погрешности измерений.
Технические характеристики ИВК DevLink представлены в таблице 13.
Таблица 13 - Технические характеристики ИВК DevLink.
| Характеристика | Значение |
| Масса процессорного модуля, не более | 500 г |
| Масса модуля ввода вывода, не более | 300 г |
| Габаритные размеры: - процессорный модуль - модули ввода/вывода DevLink A10. AI-3RTD(/D); DevLink A10. AO-2UI(/D) - модули ввода/вывода DevLink A10. AI-8UI(/D); DevLink A10. DIO-4/4(R,S,T); DevLink A10. AI-8TC(/D); DevLink A10. DIO-16BD | 140^90x65 мм 70x90x58 мм 150x90x58 мм |
| Модули ввода/вывода DevLink А10 имеют последовательный коммуникационный интерфейс RS-485 и поддерживают протоколы сетевого информационного обмена MODBUS RTU. |
Нормальные условия эксплуатации:
- температура окружающего воздуха от 15 до 25 °С;
- относительная влажность воздуха от 30 до 80 %;
- атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.);
- напряжение питающей сети переменного тока от 198 до 242 В;
- напряжение питающей сети постоянного тока от 22 до 26 В;
- частота питающей сети переменного тока от 49 до 51 Гц;
Рабочие условия эксплуатации:
- температура окружающего воздуха от минус 40 до плюс 60 °С;
- атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);
- напряжение питающей сети постоянного тока от 18 до 30 В;
- напряжение питающей сети переменного тока от 170 до 260 В;
- частота питающей сети переменного тока от 47,5 до 52,5 Гц.
Знак утверждения типа наносится в левый верхний угол титульного листа документа «Комплексы измерительно-вычислительные DevLink. Руководство по эксплуатации. ЖА-ЯК.420000.001(-ХХ) РЭ» типографским способом.
В комплект поставки ИВК DevLink входят технические средства, программные средства и документация в соответствии с таблицей 14.
Таблица 14 - Комплектность
| Наименование | Обозначение | Количество |
| Технические средства | ||
| Комплекс измерительно-вычислительный DevLink, конструктивное исполнение и конфигурация которого (в том числе измерительных каналов) определяется паспортом | DevLink | 1 экз. |
Программное обеспечение | ||
| Программное обеспечение - Система реального времени контроллера | СРВК DevLink | 1 экз. |
| Документация | ||
| Комплексы измерительно-вычислительные DevLink процессорные модули. Руководство по эксплуатации. ЖАЯК.420000.001-00 РЭ на CD-диске | 1 экз. | |
| Комплексы измерительно-вычислительные DevLink модули ввода аналоговых сигналов DevLink A10. AI-3RTD(/D) Руководство по эксплуатации. ЖАЯК.420000.001-01 РЭ на CD-диске | 1 экз. | |
| Комплексы измерительно-вычислительные DevLink модули ввода аналоговых сигналов DevLink A10. AI-8TC(/D) Руководство по эксплуатации. ЖАЯК.420000.001-02 РЭ на CD-диске | 1 экз. | |
| Комплексы измерительно-вычислительные DevLink модули ввода аналоговых сигналов DevLink A10. AI-8UI(/D) Руководство по эксплуатации. ЖАЯК.420000.001-03 РЭ на CD-диске | 1 экз. | |
| Комплексы измерительно-вычислительные DevLink модули вывода аналоговых сигналов DevLink A10. AO-2UI(/D) Руководство по эксплуатации. ЖАЯК.420000.001-04 РЭ на CD-диске | 1 экз. | |
| Комплексы измерительно-вычислительные DevLink модули ввода-вывода дискретных сигналов DevLink A10. 4/4 (R,S,T) Руководство по эксплуатации. ЖАЯК.420000.001-05 РЭ на CD-диске | 1 экз. | |
| Комплексы измерительно-вычислительные DevLink модули ввода-вывода дискретных сигналов DevLink A10. 16BD Руководство по эксплуатации. ЖАЯК.420000.001-06 РЭ на CD-диске | 1 экз. | |
| Комплексы измерительно-вычислительные DevLink модули ввода аналоговых сигналов DevLink A10. AI-3RTD(/D) Паспорт. ЖАЯК.420000.001-01 ПС | 1 экз. | |
| Комплексы измерительно-вычислительные DevLink модули ввода аналоговых сигналов DevLink A10. AI-8TC(/D) Паспорт. ЖА-ЯК.420000.001-02 ПС | 1 экз. | |
| Наименование | Обозначение | Количество |
| Комплексы измерительно-вычислительные DevLink модули ввода аналоговых сигналов DevLink A10. AI-8UI(/D) Паспорт. ЖА-ЯК.420000.001-03 ПС | 1 экз. | |
| Комплексы измерительно-вычислительные DevLink модули вывода аналоговых сигналов DevLink A10. AO-2UI(/D) Паспорт. ЖАЯК.420000.001-04 ПС | 1 экз. | |
| Комплексы измерительно-вычислительные DevLink модули ввода-вывода дискретных сигналов DevLink A10. 4/4(R,S,T) Паспорт ЖАЯК.420000.001-05 ПС | 1 экз. | |
| Комплексы измерительно-вычислительные DevLink модули ввода-вывода дискретных сигналов DevLink A10. 16BD Паспорт. ЖАЯК.420000.001-06 ПС | 1 экз. | |
| Комплексы измерительно-вычислительные DevLink. Процессорные модули DevLink - M50.Паспорт. ЖАЯК.420000.001-10 ПС | 1 экз. | |
| Комплексы измерительно-вычислительные DevLink. Процессорные модули DevLink - M100. Паспорт. ЖАЯК.420000.001-20 ПС | 1 экз. | |
| Комплексы измерительно-вычислительные DevLink. Процессорные модули DevLink - P200. Паспорт. ЖАЯК.420000.001-30 ПС | 1 экз. | |
| Комплексы измерительно-вычислительные DevLink. Процессорные модули DevLink - P300. Паспорт. ЖАЯК.420000.001-40 ПС | 1 экз. | |
| Комплексы измерительно-вычислительные DevLink. Процессорные модули DevLink - D500. Паспорт. ЖАЯК.420000.001-50 ПС | 1 экз. | |
| Комплексы измерительно-вычислительные DevLink. Процессорные модули DevLink - S600. Паспорт. ЖАЯК.420000.001-60 ПС | 1 экз. | |
| Комплексы измерительно-вычислительные DevLink. Процессорные модули DevLink - C1000. Паспорт. ЖАЯК.420000.001-70 ПС | 1 экз. | |
| Эксплуатационная документация на программное обеспечение на CD-диске | 1 экз. | |
| Комплексы измерительно-вычислительные DevLink. Методика поверки. ЖАЯК.420000.001 МП | 1 экз. |
осуществляется по документу «Комплексы измерительно-вычислительные DevLink. Методика поверки. ЖАЯК.420000.001 МП», утвержденному руководителем ГЦИ СИ ФБУ «Пензенский ЦСМ» 25 июня 2012 г.
Основные рекомендуемые средства поверки и их метрологические характеристики представлены в таблице 15.
Таблица 15 - Средства поверки
| Наименование и тип средства поверки | Метрологические характеристики |
| Калибратор универсальный Fluke 5520A | Диапазон воспроизведения напряжения постоянного тока от 0 до 32,99999 В, пределы основной допускаемой абсолютной погрешности ± (0,000012\Лх + 0,0000006^н ) Диапазон воспроизведения силы постоянного тока от 0 до 32,9999 мА, пределы основной допускаемой абсолютной погрешности ± (0,0001-,4х + 0,0000076-^н) Диапазон воспроизведения электрического сопротивления от 0 до 3,299999 кОм, пределы основной допускаемой абсолютной погрешности ± (0,00003 Лх + 0,0000045А) |
| Наименование и тип средства поверки | Метрологические характеристики |
| Мультиметр цифровой прецизионный Fluke 8508A | Диапазон измерений напряжения постоянного тока от 0 до 20 В, пределы основной допускаемой абсолютной погрешности ± (0,00035-Ах + 0,00002 А ) Диапазон измерений силы постоянного тока от 0 до 20 мА, пределы основной допускаемой абсолютной погрешности ± (0,0014Ах + 0,0002Ан ) |
| Г енератор импульсов Г5-60 | Длительность импульсов от 0,1 до 9999990 мкс, погрешность установки длительности импульсов в режиме «2» не превышает ± (110-6 т + 10 нс) |
| Частотомер электронно-счетный Ч3-54 | По входу А диапазон частот следования импульсных сигналов от 0,1 до 120 МГц при напряжении входного сигнала от 0,3 до 100 В |
Методика измерений приведена в разделе 7 документах «Комплексы измерительновычислительные DevLink. Руководство по эксплуатации. ЖАЯК.420000.001(-ХХ) РЭ».
Нормативные документы, устанавливающие требования к комплексам измерительновычислительным DevLink
1. ГОСТ 8.022 - 91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16 - 30 А.
2. ГОСТ 8.027 - 01 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
3. ГОСТ 8.028 - 86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
Измерения вне сферы государственного регулирования обеспечения единства измерений, установленной пунктами 3, 4 статьи 1 Федерального закона «Об обеспечении единства измерений» № 102-ФЗ от 26.06.2008 г.
| Зарегистрировано поверок | 492 |
| Поверителей | 3 |
| Актуальность данных | 19.11.2024 |
