Контроллеры вибрационной защиты VIB3000, 50925-12

50925-12
Контроллеры вибрационной защиты VIB3000 (далее по тексту ╞ контроллеры) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного тока, соответствующих значениям параметров вибрации.
Документы
Карточка СИ
Номер в госреестре 50925-12
Наименование СИ Контроллеры вибрационной защиты
Обозначение типа СИ VIB3000
Изготовитель "Siemens AG", Германия
Год регистрации 2012
Срок свидетельства 24.08.2017
МПИ (интервал между поверками) 2 года
Описание типа скачать

Назначение

Контроллеры вибрационной защиты VIB3000 (далее по тексту - контроллеры) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного тока, соответствующих значениям параметров вибрации.

Описание

Конструктивно контроллер имеет модульное исполнение и содержит объединительную панель VIB340B, на которой устанавливаются модули расширения: модули контроля VIB310 (1 или 2 шт.), модули процессорные VIB320, VIB321 (от 1 до 6 шт.) и модуль анализа VIB330.

Контроллеры в зависимости от конфигурации оборудования обеспечивают два режима функционирования:

-    режим защитного контроля (без модуля анализа VIB330);

-    режим защитного контроля и анализа вибрации (с модулем анализа VIB330).

Принцип действия контроллеров в режиме защитного контроля основан на усилении

входных электрических сигналов, поступающих от первичных измерительных преобразователей (ПИП), установленных на объектах контроля, преобразовании измерительных сигналов в цифровой код и обработке информации процессорными модулями, выдаче результатов измерений посредством внутренней системной шины на модули контроля, в которых в соответствии с определенными алгоритмами принимается решение о техническом состоянии объекта контроля и производится выдача установленных сигналов оповещения и/или управления в аналоговой или цифровой форме.

В режиме защитного контроля и анализа вибрации результаты измерений с процессорных модулей дополнительно поступают на модуль анализа VIB330, в котором производятся расчет диагностических параметров, предварительная обработка и передача информации посредством интерфейса Ethernet на внешний компьютер для дополнительного анализа и визуального отображения с использованием специального программного обеспечения (ПО).

Конкретная конфигурация контроллера (набор модулей расширения) выбирается потребителем исходя из общей измерительной задачи и параметров функционирования объекта контроля, необходимого числа контролируемых параметров и количества задействованных ПИП.

Конфигурация оборудования и обновление встроенного микропрограммного обеспечения производится с помощью внешнего компьютера с адаптером магистрали PROFIBUS-DP и специальным ПО «SIMATIC PDM». Посредством магистрали PROFIBUS-DP контроллеры могут быть интегрированы в информационно-управляющие системы более высоких уровней.

Модуль контроля VIB310 обеспечивает контроль параметров по отношению к предельным значениям, логическое сопряжение и вывод результатов контроля, предоставление аналоговых выходов, предоставление аналоговых выходов/реле, прием и ретрансляцию бинарной управляющей информации, соединение PROFIBUS с системами более высокого уровня.

Процессорный модуль VIB320 представляет собой устройство сопряжения контроллера с ПИП вибрации и обеспечивает питание ПИП, контроль состояния ПИП, преобразование сигналов с ПИП в цифровую форму, расчет параметров и обмен данными с

Лист № 2 Всего листов 5

модулями контроля и анализа. Процессорный модуль VIB321 дополнительно имеет 10 сигнальных токовых входов.

Модуль анализа VIB330 обеспечивает получение оцифрованных сигналов ПИП с процессорных модулей, создание и предоставление диагностических данных измерений, создание синхронных с ротором временных рядов, создание временных рядов со сниженной частотой выборки (субдискретизацию), получение параметров и информации о состоянии всех модулей и предоставление всех параметров и временных рядов для обработки на внешний компьютер. Анализ данных, поставляемых с находящегося под наблюдением оборудования, основывается на запроектированных ранее алгоритмах.

Внешний вид контроллера с модулем анализа VIB330, двумя модулями контроля VIB310, шестью процессорными модулями VIB320/321 и место для наклейки приведены на рисунке 1.

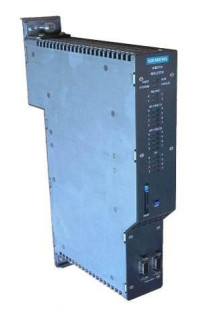

Внешний вид модуля контроля VIB310 и место для наклейки приведены на рисунке 2.

Внешний вид процессорных модулей VIB320 (VIB321) и место для наклейки приведены на рисунке 3.

Внешний вид модуля анализа VIB330 приведен на рисунке 4.

Программное обеспечение

Метрологически значимая часть ПО представляет собой ПО «SIMATIC PDM», работающее под управлением операционной системы Windows 2000/XP.

ПО «SIMATIC PDM» предназначено для формирования алгоритмов измерений и расчета параметров вибрации, конфигурации оборудования контроллеров, хранения параметров конфигурации, контроля и диагностирования оборудования, защиты настроек оборудования от несанкционированного доступа, визуализации измерительной информации.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Наименование ПО

Идентифика ционное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм

вычисления

идентификатора

ПО

ПО «SIMATIC PDM»

SIMATIC-

Manager.exe

7.11.8

8CEC87DC32E1365B

670E46C7A64C80F3

MD-5

Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений. Реализована защита ПО с помощью ключа лицензии, пароля доступа к модулям конфигурации оборудования, распределения прав доступа с использованием четырех пользовательских уровней, защищенных специальными паролями. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Диапазоны измерений напряжения постоянного тока, В.......................от минус 22 до 2;

.....................................................................................................................................от минус 2 до 22.

Номинальная цена единицы младшего разряда, мкВ........................................................3.

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного

тока U, В...................................................................................................................... ± (0,0Ш+0,04).

Диапазоны измерений силы постоянного тока, мА.................................от минус 22 до 1;

.....................................................................................................................................от минус 1 до 22.

Номинальная цена единицы младшего разряда, мА.............................................7,95 10-6.

тока I, мА.......................................................................................................................± (0,01-1+0,04).

Диапазоны измерений напряжения переменного тока (амплитудных

значений), В..............................................................................................................от минус 22 до 2;

.................................................................................................................................... от минус 2 до 22.

Диапазон рабочих частот, Гц........................................................................от 0,1 до 5 104

Пределы допускаемой относительной погрешности измерений напряжения переменного тока, %....................................................................................................................± 1,5.

Количество входных каналов...............................................................................от 1 до 60.

Габаритные размеры (ширина x высота x длина), мм, не более:

модулей VIB310, VIB320, VIB321 и VIB330............................................................. 48 х 336 х 231;

панели VIB340B.......................................................................................................... 483 х 337 х 70.

Масса, кг, не более:

модулей VIB310, VIB320, VIB321 и VIB330................................................................................ 2,1;

панели VIB340B ............................................................................................................................. 6,0.

Напряжение электропитания постоянного тока, В...........................................от 18 до 36.

Потребляемая мощность, Вт, не более.......................................................................... 300.

Рабочие условия эксплуатации:

температура окружающего воздуха, °С..............................................................................от 10 до 30;

относительная влажность воздуха (при температуре 20 °С), %, не более.....................................80.

атмосферное давление, кПа................................................................................................от 96 до 104.

Знак утверждения типа

Знак утверждения типа средства измерений наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую часть модуля контроля VIB310 в виде голографической наклейки.

Комплектность

Комплект поставки включает:

-    объединительная панель VIB340B - 1 шт.;

-    процессорные модули VIB320 (VIB321) - от 1 до 6 шт.;

-    модули контроля VIB310 - от 1 до 2 шт.;

-    модуль анализа VIB330 (по требованию Заказчика) - 1 шт.;

-    специальное ПО SIMATIC PDM и СМ500 - 1 CD;

-    эксплуатационная документация - 1 к-т;

-    методика поверки - 1 шт.

Поверка

осуществляется по документу МП 50925-12 «Инструкция. Контроллеры вибрационной защиты VIB3000 фирмы «Siemens AG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 15 июня 2012 г.

Основные средства поверки:

-    калибратор-вольтметр универсальный В1-28 (рег. № 10759-86): диапазон воспроизведения напряжения переменного тока от 1 мкВ до 700 В в диапазоне рабочих частот от 0,1 Гц до 100 кГц, пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока ± 0,25 %; диапазон воспроизведения напряжения постоянного тока от 0,1 мкВ до 1000 В, пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока ± 0,004 %; диапазон воспроизведения силы

Лист № 5 Всего листов 5

постоянного тока от 0,1 нА до 2 А, пределы допускаемой относительной погрешности воспроизведения силы постоянного тока ± 0,02 %;

- генератор сигналов сложной формы со сверхнизким уровнем искажений ОБЭбО (рег. № 45Э44-10): диапазон рабочих частот от 0,001 Гц до 200 кГц, диапазон установки напряжения переменного тока (несимметричный выход, согласованная нагрузка 600 Ом) от 5 мкВ до 20 В, пределы допускаемой относительной погрешности установки напряжения ± 1,0 %, диапазон установки постоянного напряжения смещения ± 10 В.

Сведения о методах измерений

Контроллеры вибрационной защиты VIB3000. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к контроллерам вибрационной защиты VIB3000

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Деятельность в области осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта, в том числе, для инструментального контроля и диагностирования технического состояния промышленного оборудования, машин и механизмов на основе измерений их вибрационных параметров.
