Мультиметры цифровые ЦММ1, 50927-12

Назначение

Мультиметры цифровые ЦММ1 (далее - ЦММ1), предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, сопротивления постоянному току и частоты периодического сигнала по одному изолированному каналу в составе модульных измерительных информационных систем (ИИС), построенных на основе магистрали VXI по ГОСТ Р 51884-2002.

Описание

ЦММ1 выполнен в виде программно управляемого модуля VXI типоразмера С-1 по ГОСТ Р 51884-2002, устанавливаемый в базовый блок (крейт VXI). ЦММ1 содержит один изолированный от цепей управления и питания модуля канал, который по командам программы может устанавливаться в один из режимов измерения напряжения постоянного тока, напряжения переменного тока, силы постоянного тока, силы переменного тока, сопротивления постоянному току или частоты периодического сигнала в программно устанавливаемых диапазонах.

В основу принципа действия ЦММ1 положен метод преобразования значений измеряемых физических величин в эквивалентные значения напряжения постоянного тока с последующим аналого-цифровым преобразованием.

По условиям эксплуатации ЦММ1 удовлетворяют требованиям группы 1.1 по ГОСТ РВ 20.39.304-98 климатического исполнения УХЛ с диапазоном рабочих температур от

5 до 40 °С и относительной влажностью окружающего воздуха от 30 до 90 % при температуре 25 °С без предъявления требований по механическим воздействиям.

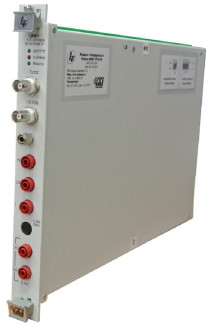

Внешний вид ЦММ1 с указанием места нанесения знака утверждения типа приведен на рисунке 1.

Защита от несанкционированного доступа предусмотрена в виде пломбировки винта крепления кожуха ЦММ1 (рисунок 2).

Рабочее место оператора с установленным в базовый блок ЦММ1 приведено на рисунке

Программное обеспечение

ЦММ1 работает под управлением программного обеспечения (ПО), которое выполняет следующие функции:

-    считывание из модулей измерительной информации;

-    расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования;

-    визуализацию результатов измерений в цифровом и графическом представлении;

-    передачу измерительной информации программному обеспечению верхнего уровня.

Метрологически значимая часть ПО выделена в файл драйвер модуля ЦММ1. Идентификационные данные (признаки) метрологически значимой части ПО вычисле

ны по алгоритму MD5. Результаты расчёта контрольной суммы приведены в таблице 1. Таблица 1

Влияние ПО на метрологические характеристики ЦММ1 учитывается в общих согласованных допусках.

Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

ИК напряжения постоянного тока

Диапазоны измерений напряжения постоянного тока.................от минус 100 до 100 мВ;

от минус 1 до 1 В; от минус 10 до 10 В; от минус 100 до 100 В; от минус 400 до 400 В.

Пределы допускаемой основной и дополнительной относительной погрешности измерений напряжения постоянного тока, %, определяются по формуле:

± (а + b|Uk/Ux|),    (1)

где Ux - измеренное значение,

Uk - верхний предел диапазона измерений. Значения коэффициентов а и b приведены в таблице 2:

Значения входного сопротивления в режиме измерений напряжения постоянного тока:

1)    не менее 10 ГОм в диапазонах от минус 100 до 100 мВ, от минус 1 до 1 В и от минус 10 до 10 В при включенном режиме АВИ (автоматический выбор импеданса);

2)    (10 ± 0,5) МОм в диапазонах от минус 100 до 100 мВ, от минус 1 до 1 В и от минус 10 до 10 В при отключенном режиме АВИ;

3)    (10 ± 0,5) МОм в диапазонах от минус 100 до 100 мВ, от минус 400 до 400 В.

ИК силы постоянного тока

Диапазоны измерений силы постоянного тока...........................от минус 10 мА до 10 мА;

от минус 100 до 100 мА; от минус 1 до 1 А; от минус 3 до 3 А.

Пределы допускаемой основной и дополнительной относительной погрешности измерений силы постоянного тока, %, определяются по формуле:

± (а + Ь|1к/1х|),    (2)

где Ix - измеренное значение,

Ik - верхний предел диапазона измерений. Значения коэффициентов а и b приведены в таблице 3:

Таблица 3

Примечания

1    IK - верхний предел диапазона измерений, 1Р - конечное значение предела диапазона измерений, 1Х - измеренное значение.

о

2    Дополнительная погрешность в диапазоне температур от 18 до 28 С равна нулю.

о    о

3    В диапазонах температур от 5 до 18 С и от 28 до 40 С допускаемая погрешность измерений равна сумме основной погрешности и результата произведения дополнительной погрешности

о

на отклонение температуры окружающего воздуха от значения 18 С (для диапазона темпера-

о    о    о

тур от 5 до 18 С) или от значения 28 С (для диапазона температур от 28 до 40 С).

ИК сопротивления постоянному току Диапазоны измерений сопротивления постоянному току по двухпроводной и четырёхпроводной схемам измерений.................................................... от 0 до 100 Ом; от 0,1 до 1 кОм;

от 1 до 10 кОм; от 10 до 100 кОм; от 0,1 до 1 МОм; от 1 до 10 МОм; от 10 до 100 МОм.

Пределы допускаемой основной и дополнительной относительной погрешности измерений сопротивления постоянному току, %, определяются по формуле:

± (а + Ь-Rk/Rx),    (3)

Значение коэффициентов «а» и «Ь» для диапазонов измерений, приведены в таблице 4.

Таблица 4

Максимальное значение падения напряжения на измеряемом сопротивлении при протекании через него измерительного тока, В, не более......................................................................8.

ИК напряжения переменного тока Диапазоны измерений среднеквадратического значения напряжения

переменного тока..........................................................от 0 до 100 мВ; от 0,1 до 1 В; от 1 до 10 В;

от 10 до 100 В; от 100 до 300 В.

Пределы допускаемой основной и дополнительной относительной погрешности измерений напряжения переменного тока, %, определяются по формуле:

± (а + bUk/Ux),    (4)

Значение коэффициентов «а» и «Ь» для диапазонов измерений приведены в таблице 5.

Таблица 5

ИК силы переменного тока Диапазоны измерений среднеквадратического значения силы

переменного тока.........................................................................................от 0 до 1 А; от 1 до 3 А.

Пределы допускаемой основной и дополнительной относительной погрешности измерений силы переменного тока, %, определяются по формуле:

± (а + Wk/Ix),    (5)

Значение коэффициентов «а» и «b» для диапазонов измерений, приведены в таблице 6.

Примечания

1    Ik - верхний предел диапазона измерений, 1Р - конечное значение предела диапазона измерений, 1х - измеренное значение.

о

2    Дополнительная погрешность в диапазоне температур от 18 до 28 С равна нулю.

о    о

3    В диапазонах температур от 5 до 18 С и от 28 до 40 С допускаемая погрешность измерений равна сумме основной погрешности и результата произведения дополнительной погреш-

о

ности на отклонение температуры окружающего воздуха от значения 18 С (для диапазона

о    о    о

температур от 5 до 18 С) или от значения 28 С (для диапазона температур от 28 до 40 С).

4    Значения погрешности измерений определяются при установке соответствующего частоте измеряемого тока значения полосы пропускания ФНЧ.

ИК силы переменного тока Диапазон измерений частоты периодического сигнала при амплитуде

сигнала от 1 мВ до 350 В....................................................................................от 3 Гц до 300 кГц.

Пределы допускаемой относительной погрешности измерений частоты, %:

в диапазоне частот от 3 до 5 Гц................................................................................................± 0,1;

в диапазоне частот от 5 до 10 Гц ...........................................................................................± 0,05;

в диапазоне частот от 10 Гц до 40 кГц ..................................................................................± 0,03;

в диапазоне частот от 40 до 300 кГц ......................................................................................± 0,01.

Общие характеристики

Габаритные размеры ЦММ1 (длинахширинахвысота), мм, не более.............375*30*262.

Масса ЦММ1, кг, не более...................................................................................................1,9.

Мощность, потребляемая ЦММ1, В А, не более................................................................21.

Параметры электропитания:

-    напряжение постоянного тока, В ........................+ 5 (+ 0,25/- 0,125); + 12 (+ 0,60/- 0,36);

-    ток потребляемый по цепи «+ 5 В», А, пиковый (IPm)....................................................1,5;

-    ток потребляемый по цепи «+ 5 В», А, динамический (IDm)..........................................1,2;

-    ток потребляемый по цепи «+ 12 В», А, пиковый (IPm)..................................................0,9;

-    ток потребляемый по цепи «+ 12 В», А, динамический (IDm)........................................0,5.

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С ............................................................. от 5 до 40;

-    относительная влажность воздуха при температуре 25 °С, % ....................... от 30 до 90;

-    атмосферное давление, кПа........................................................................... от 84 до 106,7.

Знак утверждения типа

Знак утверждения типа наносится на боковую стенку кожуха ЦММ1 в виде наклейки и на титульный лист паспорта методом компьютерной графики.

Комплектность

Комплект поставки ЦММ1 включает:

-    мультиметр цифровой ЦММ1 - 1 шт;

-    компакт-диск (CD) с ПО - 1 шт;

-    кабель OT-SLS425 UNC4.853.438 - 1 шт;

-    кабель SLK425-SI; 1,0 м.; черный (производитель - Multi-Contact) - 1 шт;

-    кабель SLK425-SI; 1,0 м.; красный (производитель - Multi-Contact) - 1 шт;

-    кабель SLK425^; 1,0 м.; черный (производитель - Multi-Contact) - 1 шт;

-    кабель SLK425^; 1,0 м.; красный (производитель - Multi-Contact) - 1 шт;

-    кабель SLK410-L; 1,0 м.; черный (производитель - Multi-Contact) - 1 шт;

-    кабель SLK410-L; 1,0 м.; красный (производитель - Multi-Contact) - 1 шт;

-    комплект эксплуатационных документов - 1 шт.

Поверка

осуществляется в соответствии с разделом 5 «Поверка» документа UNC3.031.144 РЭ «Мультиметр цифровой ЦММ1. Руководство по эксплуатации», утвержденным руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 14 июня 2012 года.

Средства поверки:

-    калибратор универсальный 9100E (рег.№ 25985-09): диапазон воспроизведения напряжения постоянного тока от 0,05 мВ до 400 В, пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока ± (0,01 + 0,003|Uk/Ux|), где Uk -верхний предел диапазона, Ux - установленное значение напряжения постоянного тока; диапазон воспроизведения напряжения переменного тока от 10 мВ до 300 В, пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока ± 0,5 %; диапазон воспроизведения постоянного и переменного тока от 0,05 мА до 3 А, пределы допускаемой относительной погрешности воспроизведения постоянного тока ± (0,1 +

0,015|Ik/Ix|), где Ik - верхний предел диапазона, Ix - установленное значение постоянного тока; диапазон воспроизведения частоты сигнала прямоугольной формы от 3 Гц до 300 кГц, пределы допускаемой относительной погрешности воспроизведения частоты сигнала ± 0,003 %;

-    мультиметр 3458А (рег.№ 25900-03): диапазон измерений напряжения постоянного тока от 1 мВ до 400 В, пределы допускаемой относительной погрешности измерений напряжения постоянного тока ± 0,0008 %; диапазон измерений напряжения переменного тока от 10 мВ до 300 В, пределы допускаемой относительной погрешности измерений напряжения переменного тока ± 0,01 %; диапазон измерений силы постоянного тока от 1 мА до 1 А, пределы допускаемой относительной погрешности измерений силы постоянного тока ± 0,002 %; диапазон измерений сопротивления постоянному току от 1 Ом до 100 МОм, пределы допускаемой относительной погрешности измерений сопротивления постоянному току ±

0,001 %;

-    генератор сигналов низкочастотный Г3-123 (рег.№ 11189-88): диапазон воспроизведения напряжения переменного тока от 0 до 190 В частотой до 300 кГц, пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока ± 0,6 %;

-    магазин электрического сопротивления Р4834 (рег. № 11326-90): диапазон воспроизведения сопротивления постоянному току от 0,01 Ом до 1 МОм, класс точности 0,02;

-    магазин сопротивления P40108 (рег. № 9381-83): диапазон воспроизведения сопротивления постоянному току от 0,1 до 1000 МОм, класс точности 0,05.

Сведения о методах измерений

UNC3.031.144 РЭ «Мультиметр цифровой ЦММ1. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым ЦММ1

ГОСТ РВ 20.39.304-98.

ГОСТ Р 52070-2003. «Интерфейс магистральный последовательный системы электронных модулей. Общие требования».

ГОСТ Р 51884-2002. «Магистраль VME, расширенная для контрольно-измерительной аппаратуры (магистраль VXI). Общие технические требования».

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 10-16 - 30 А.

ГОСТ 8.028-86 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.

ГОСТ 8.132-74 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений силы тока 0,04 - 300 А в диапазоне частот 0,1 - 300 МГц. UNC3.031.144 ТУ. «Мультиметр цифровой ЦММ1. Технические условия».

Рекомендации к применению

Деятельность в области обороны и безопасности государства, выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, в том числе при измерениях и контроле электрических величин, а также регистрации и отображения результатов контроля при проведении электрических испытаний объекта контроля на предприятиях, производящих и эксплуатирующих технические объекты.
