| Номер в госреестре | 50930-12 |
| Наименование СИ | Толщиномеры двухслойных покрытий магнитные |
| Обозначение типа СИ | МТДП-1 |
| Изготовитель | ГНУ "Институт прикладной физики Национальной Академии наук Беларуси" (ИПФ НАН Беларуси), Беларусь, г.Минск |
| Год регистрации | 2012 |
| Срок свидетельства | 24.08.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Толщиномеры двухслойных покрытий магнитные МТДП-1 (далее по тексту - толщиномеры) предназначены для измерений толщины двухслойных покрытий (немагнитных покрытий на никелевых покрытиях и никелевых покрытий под немагнитными покрытиями) на немагнитных и слабомагнитных основаниях.
Толщиномер состоит из электронного блока и двух съемных преобразователей, каждый из которых оснащен электрическим кабелем с защелкивающимся разъемом. В электронный блок, содержащий микропроцессор с записанным в его память программным обеспечением, встроены панель с кнопками управления и индикатор. Каждый преобразователь содержит постоянный магнит и измерительную катушку.
Принцип работы толщиномера основан на локальном намагничивании участка контролируемого изделия при установке любого из двух преобразователей и измерении потока индукции магнитного поля при снятии преобразователя. Поток индукции, величина которого пропорциональна толщине покрытия, возбуждает в измерительной катушке преобразователя импульс тока определенной длительности, который после обработки микропроцессором отображается на индикаторе в виде значения измеренной толщины. Создаваемое первичное намагничивающее поле не оказывает влияния на величину информативного сигнала; поэтому обеспечиваются высокая разрешающая способность и широкий диапазон измерений.
Параметры магнита одного из преобразователей выбраны из условия высокой разрешающей способности к толщине немагнитных покрытий на никелевых покрытиях. Разрешающая способность сохраняется постоянной в заданном диапазоне изменения толщины никеля. Параметры магнита другого преобразователя выбраны из условия низкой разрешающей способности к толщине немагнитных покрытий, а также приближения намагниченности никеля в объеме информативной зоны к намагниченности насыщения.

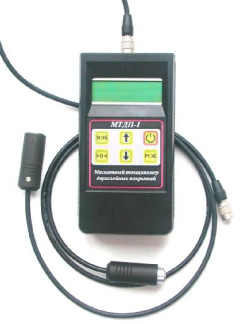

Внешний вид толщиномера показан на рисунке 1.
\
Толщиномер имеет в своем составе программное обеспечение МТДП-1 (далее по тексту - ПО), встроенное в микропроцессор, разработанное для решения конкретной измерительной задачи, обеспечивающее распознавание и отображение типа преобразователя, подключенного к электронному блоку толщиномера, преобразование величины поступающего от преобразователя электрического сигнала в значение измеренной толщины покрытия и его отображение на индикаторе прибора, возможность настройки нуля толщиномера в разных контрольных точках изделия без покрытия и автоматическую коррекцию величины сигнала с учетом настройки нуля, хранящейся в энергонезависимой памяти толщиномера.
ПО имеет следующие идентификационные данные:
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| МТДП-1 | - | 1.0 | - | - |
Доступная пользователю оболочка операционной системы отсутствует. ПО и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций прибора отсутствуют.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Для предотвращения несанкционированного доступа на нижнем торце корпуса электронного блока размещена защитная пломба, показанная на рисунке 2.
| Диапазон измерений, мкм: | |
| толщины немагнитных покрытий на никелевых покрытиях толщиной от 200 до 700 мкм | от 0 до 150 |
| толщины никелевых покрытий под немагнитными покрытиями толщиной не более 150 мкм | от 0 до 700 |
| Пределы допускаемой абсолютной погрешности, мкм: | |
| при измерении толщины немагнитных покрытий на никелевых покрытиях толщиной от 200 до 700 мкм | ±(5 + 0,05-Н), где Н -измеряемая толщина покрытия, мкм |
| при измерении толщины никелевых покрытий под немагнитными покрытиями толщиной не более 150 мкм | ±(1,5 + 0,1Н), где Н -измеряемая толщина покрытия, мкм |
| Максимальное число запоминаемых настроек нуля | 891 |
| Время одного измерения, не более, с | 1 |
| Питание толщиномера: четыре батарейки типа ААА с номинальным напряжением, В или четыре аккумулятора с номинальным напряжением, В | 1,5 1,2 |
| Ток потребления не более, мА | 20 |
| Время автоматического выключения после прекращения работы не более, мин | 6 |
| Г абаритные размеры не более, мм: | |
| электронный блок | 150 x 80 x 30 |
| преобразователь (диаметр х длина) | 19 x 55 |
| Масса толщиномера без элементов питания не более, кг | 0,3 |
| Рабочие условия эксплуатации: | |
| температура окружающего воздуха, °С | от 10 до 40 |
| относительная влажность воздуха при температуре не выше 35 °С не более, % | 85 |
Знак утверждения типа наносится на переднюю панель толщиномера в виде пленочного шильдика и на титульный лист паспорта типографским способом.
Толщиномер двухслойных покрытий магнитный МТДП-1 1 шт.
Контрольный образец для проверки работоспособности 2 шт.
«ПС 4276-002-00289280-2011. Толщиномер двухслойных покрытий магнитный МТДП-1.
Паспорт - руководство по эксплуатации». 1 экз. «СШФИ.401161.003 МП. Толщиномер двухслойных покрытий магнитный МТДП-1.
Методика поверки» 1 экз.
Упаковка (сумка-чехол) 1 шт.
осуществляется в соответствии с документом «СШФИ.401161.003 МП. Толщиномер двухслойных покрытий магнитный МТДП-1. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в июне 2012 г.
Основные средства поверки:
- меры толщины покрытий МТОНП, МТ-НП, МТДХПН (регистрационный номер Государственного реестра РФ 44899-10), диапазон толщины: меры МТОНП - 20-700 мкм; меры МТ-НП - 250-700 мкм; меры МТДХПН - хром 60-180 мкм, никель 170-650 мкм; погрешность не более ±(0,5 + 0,01H) мкм, где H - толщина покрытия (меры), мкм;
- имитаторы толщины покрытий ИТП (регистрационный номер Государственного реестра РФ 34825-07), диапазон толщины 0-20000 мкм, погрешность в диапазоне 0-500 мкм не более ±(0,02Х + 0,15) мкм, в диапазоне 500-20000 мкм не более ±0,01Х, где Х - толщина меры, мкм.
Изложены в документе «ПС 4276-002-00289280-2011. Толщиномер двухслойных покрытий магнитный МТДП-1. Паспорт - руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к толщиномерам двухслойных покрытий магнитным МТДП-1
Техническая документация изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
