Комплекс метрологический для измерения силы света, светового потока, коррелированной цветовой температуры, световой отдачи светильников на основе полупроводниковых излучателей (светодиодов) КМ-РЭ-1, 50932-12

Назначение

Комплекс метрологический для измерения силы света, светового потока, коррелированной цветовой температуры, световой отдачи светильников на основе полупроводниковых излучателей (светодиодов) «КМ-РЭ-1» (далее по тексту - комплекс) предназначен для измерения фотометрических и колориметрических характеристик светильников на основе источников излучения на полупроводниковых многослойных наноразмерных гетероструктурах (светодиодах) (далее по тексту - светильники).

Описание

Принцип действия комплекса основан на измерении силы света, светового потока го-ниофотометрическим методом, координат цветности спектрорадиометрическим методом.

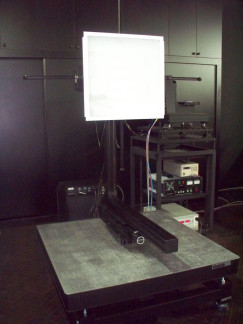

Комплекс состоит из гониометра ГСТ-1200, фотометра, мультиметра Agilent 3458A, мультиметра Agilent 34401A, блока питания PS121 LЕD-PU , блока питания АPS 9102, спектро-радиометра-яркомера CS-2000, контроллера. Измерения силы света проводятся на расстоянии 10 м вдоль оптической оси комплекса.

Отдельно расположены:

-    источники питания;

-    электроизмерительные приборы для контроля режимов электропитания источников излучения и измерения фототока от фотометрических головок;

-    электроизмерительные приборы для измерения потребляемой электрической мощности.

Гониометр, позволяет вращать источник излучения в диапазоне углов ± 1800 по горизонтали, ± 1800 по вертикали. Фотометр расположен в тубусе, исключающем внешние засветки. Максимальный размер измеряемого светильника 1200*1200 мм.

Программное обеспечение

Комплекс функционирует под управлением микроконтроллера, используется автономное программное обеспечение (ПО).

ПО состоит из единого модуля, выполняющего следующие функции:

-    позиционирование источника освещения по осям и в плоскостях (как в плоскости источника, так и по глубине);

-    автоматическое измерение величины фототока с фотометрической головки после установки источника на заданные углы;

-    каждое измерение фототока есть цикл измерений, по которому рассчитываются статистические параметры и среднее значение заносится в таблицу описания фотометрического тела;

-    измерение пространственного распределения силы света осуществляется в автоматическом режиме, с возможностью измерения источников, как с симметричным пространственным распределением силы света, так и с несимметричным

-    в программе реализована возможность подключения дополнительных измерительных приборов для контроля электрических параметров образцов

-    имеется возможность проведения дополнительных измерений (снятие контрольных точек) фототока

-    по окончании измерений в автоматическом режиме источник позиционируется в исходное (нулевое) положение

-    имеется возможность ручного создания программ для гониометра

Доступ пользователя к программному обеспечению исключен паролем на компьютере.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1

Данное программное обеспечение позволяет проводить измерения образцов, как с симметричным пространственным распределением силы света, так и с ассиметричным.

Защита программного обеспечения соответствует уровню «С» согласно МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики прибора приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации КВФШ.201113-012 РЭ типографским способом, а также на поверхность гониометра ГСТ-1200, используя технологию трафаретной печати.

Комплектность

Состав комплекта прибора представлен в таблице 3.

Таблица 3

Поверка

осуществляется по документу: «Комплекс метрологический для измерения силы света, светового потока, коррелированной цветовой температуры, световой отдачи светильников на основе полупроводниковых излучателей (светодиодов) «КМ-РЭ-1» Руководство по эксплуатации КВФШ.201113-012 РЭ, раздел 4 «Методика поверки», утвержденному ГСИ СИ ФГУП «ВНИИОФИ» 10 ноября 2011 г.)

Основные средства поверки:

1    Набор полупроводниковых излучателей из состава Вторичного эталона единиц силы света и освещенности ВЭТ 5-1-2009

Основные метрологические характеристики:

Диапазон измерения силы света от 0,001 до 1500 кд;

Пределы допускаемой относительной погрешности измерений силы света: ± 0,2 %;

2    Набор полупроводниковых излучателей из состава Вторичного эталона единиц светового потока ВЭТ 5-1-2009

Основные метрологические характеристики:

Диапазон измерения светового потока от 0,01 до 2000 лм;

Пределы допускаемой относительной погрешности измерений светового потока: ± 0,2 %;

3    Набор полупроводниковых излучателей из состава Вторичного эталона единиц координат цвета и координат цветности ВЭТ 81-1-2003

Основные метрологические характеристики:

Диапазон измерения координат цветности: х=0,0039-0,7347, у=0,0048-0,8338;

Пределы допускаемой абсолютной погрешности измерений координат цветности:

Дх= 0,0001, Ду= 0,0002.

Сведения о методах измерений

«Комплекс метрологический для измерения силы света, светового потока, коррелированной цветовой температуры, световой отдачи светильников на основе полупроводниковых излучателей (светодиодов) «КМ-РЭ-1» Руководство по эксплуатации КВФШ.201113-012 РЭ, раздел 3 «Использование изделия».

Нормативные документы, устанавливающие требования к комплексу метрологическому для измерения силы света, светового потока, коррелированной цветовой температуры, световой отдачи светильников на основе полупроводниковых излучателей (светодиодов)

1    ГОСТ 8.023-2003 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений.

2    ГОСТ 8.205-90 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений координат цвета и координат цветности

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской федерации обязательным требованиям.
