Рефрактометры автоматические цифровые Abbemat 300, Abbemat 350, Abbemat 500, Abbemat 550, 50936-12

50936-12
Рефрактометры автоматические цифровые моделей Abbemat 300, Abbemat 350, Abbe-mat 500, Abbemat 550 (далее по тексту ╞ рефрактометры) предназначены для измерений показателя преломления жидкостей на длине волны ?=589,3 нм с автоматическим приведением результата измерений к нормальной температуре 20 ?С.
Карточка СИ
Номер в госреестре 50936-12
Наименование СИ Рефрактометры автоматические цифровые
Обозначение типа СИ моделей Abbemat 300
Изготовитель "Anton Paar GmbH", Австрия
Год регистрации 2012
Срок свидетельства 20.07.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Рефрактометры автоматические цифровые моделей Abbemat 300, Abbemat 350, Abbemat 500, Abbemat 550 (далее по тексту - рефрактометры) предназначены для измерений показателя преломления жидкостей на длине волны Х=589,3 нм с автоматическим приведением результата измерений к нормальной температуре 20 °С.

Описание

Принцип действия рефрактометров основан на явлении полного внутреннего отражения и измерении критического угла при падении света на границу раздела «измеряемый образец - оптический измерительный элемент». В качестве оптического измерительного элемента используется призма.

При измерении исследуемый образец помещается на поверхность призмы и освещается светодиодом через интерференционный светофильтр под различными углами. На границе раздела между образцом и призмой падающий пучок или преломляется образцом, или отражается обратно на призму. Отраженный пучок регистрируется матрицей датчиков. Из этого значения вычисляется критический угол для полного внутреннего отражения, который используется для определения показателя преломления образца. Конструктивно рефрактометры выполнены в моноблочном настольном стационарном исполнении. Рефрактометры имеют встроенный модуль термостатирования измеряемого образца. Для защиты от несанкционированного вмешательства в приборе предусмотрена защита паролем при входе в систему. Результаты измерений могут быть подписаны цифровой подписью.

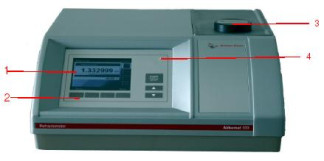

Рефрактометры моделей Abbemat 300 и Abbemat 500 оборудованы цветным жидкокристаллическим дисплеем, для управления используется мембранная клавиатура, расположенная под дисплеем. Рефрактометры моделей Abbemat 350 и Abbemat 550 оборудованы цветным сенсорным дисплеем, для управления используется сенсорная клавиатура, изображенная на дисплее. Также возможно управление рефрактометрами с помощью внешней клавиатуры, компьютерной мыши или устройства считывания штрих-кода.

Рисунок 3 - Рефрактометры автоматические цифровые моделей Abbemat 300, Abbemat 350,

Abbemat 500, Abbemat 550 (вид сзади).

Программное обеспечение

Рефрактометры автоматические цифровые моделей Abbemat 300, Abbemat 350, Abbemat 500, Abbemat 550 имеют в своем составе программное обеспечение, встроенное в аппаратное устройство средства измерений, разработанное для конкретной измерительной задачи, осуществляющей измерительные функции, функции расчета величины показателя преломления и функции индикации.

Таблица 1

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления идентификатор программного обеспечения

Abbemat 300 500

Abbemat 300 500

Release110

17f03df5b855cf4f509

4d8b8ad623795

MD 5

Abbemat 350 550

Abbemat 350 550

Release100

db44b823d130ab812e

a2f04961ff7210

MD 5

Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Программное обеспечение рефрактометров может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.

Уровень защиты программного обеспечения оценивается как «С» согласно МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики рефрактометров приведены в таблице 1.

Таблица 2

Наименование характеристики прибора

Модель рефрактометра

Abbemat 300 Abbemat 350

Abbemat 500

Abbemat 550

Диапазон измерений показателя преломления, nD

1,30 - 1,72

Дискретность показаний прибора по шкале показателя преломления, nD

0,00001

0,000001

0,00001

Пределы допускаемой абсолютной погрешности результата измерений показателя преломления, nD

± 0,0001

± 0,00005

Напряжение питания, В

при частоте переменного тока, Гц

от 200 до 240 50/60

Потребляемая мощность, Вт

10 - 100

Габаритные размеры, мм, не более

300 х 145 х 330

Масса, кг не более

6,5

Условия эксплуатации: Температура, °С Влажность, %, не более

15 - 35

10 - 90

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус прибора методом наклеивания.

Комплектность

Таблица 3

Наименование

Количество, шт.

Рефрактометр автоматический цифровой (модификация по заказу)

1

Руководство по эксплуатации (на русском языке)

1

Руководство по эксплуатации (на английском языке)

1

Внешний источник питания

1

Силовой кабель

1

Крышка для образца

1

Осушительный патрон

1

Пипетка Пастера (3 мл)

5

Методика поверки МП 72.Д4-11

1

Поверка

осуществляется по документу: «Рефрактометры автоматические цифровые моделей Abbemat 300, Abbemat 350, Abbemat 500, Abbemat 550. Методика поверки МП 72.Д4-11», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» 25 ноября 2011 г.

Основные средства поверки:

1    ГСО 8123-2002 государственный стандартный образец показателя преломления жидкостей

2    Наборы жидких мер показателя преломления РЖЭ-1.

Основные метрологические характеристики:

Показатель преломления nD препарата при температуре 20°С

-

n-гептан

1,385 -

- 1,388

-

циклогексан

1,425 -

- 1,428

-

1,2-дихлорэтан

1,443 -

- 1,446

-

углерод четыреххлористый

1,459 -

- 1,462

-

бензол

1,500 -

- 1,504

-

а-бромнафталин

1,656 -

1,659

Предел допускаемой абсолютной погрешности измерений показателя преломлений nD, не более 0,00003.

Сведения о методах измерений

«Рефрактометры автоматические цифровые моделей Abbemat 300, Abbemat 500» Руководство по эксплуатации», гл. 6 «Подготовка прибора к работе» и гл. 12 «Измерение» и «Рефрактометры автоматические цифровые моделей Abbemat 350, Abbemat 550» Руководство по эксплуатации», гл. 6 «Подготовка прибора к работе» и гл. 12 «Измерение».

Нормативные и технические документы, устанавливающие требования к рефрактометрам

ГОСТ 8.583-2003 «Государственная поверочная схема для средств измерений показателя преломления твердых, жидких и газообразных веществ».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
