| Номер в госреестре | 50939-12 |
| Наименование СИ | Установка ультразвукового контроля бандажей |
| Обозначение типа СИ | УКБ-1Д |
| Изготовитель | ЗАО "НПО "Интротест", г.Екатеринбург |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Установка ультразвукового контроля бандажей УКБ-1 Д (далее - установка) предназначена для измерения координат и глубины залегания дефектов, а также амплитуд сигналов от дефектов при автоматизированном ультразвуковом контроле железнодорожных бандажей.
Контролю подлежат бандажи черновые с гребнем, из углеродистой стали, для подвижного состава железных дорог широкой колеи, изготовленные по ГОСТ 398-96, ГОСТ 3225-80, ГОСТ 5000-83 и ГОСТ 52366-2005.
Установка является многоканальной автоматизированной системой ультразвукового контроля с использованием эхо-импульсного метода при контактном, контактноиммерсионном или щелевом способе ввода ультразвуковых колебаний (УЗК).
Принцип действия установки основан на свойстве УЗК отражаться от неоднородностей в контролируемом изделии. Возбуждение и прием УЗК осуществляется совмещенными прямыми и наклонными пьезоэлектрическими преобразователями (ПЭП).
В состав установки входят механическая система, электрическая система, гидравлическая система, система автоматизированного ультразвукового контроля бандажей (САУЗК)

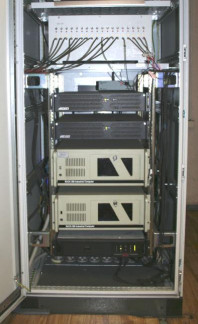

На рисунке 1 представлена фотография стойки управления САУЗК. На рисунке 2 представлена фотография позиции УЗК.
Установка позволяет в автоматическом режиме производить подъем бандажа с транспортной тележки в рабочую зону, фиксацию бандажа в вертикальной плоскости базовыми и прижимными роликами, позиционирование радиального акустического блока на поверхности катания бандажа, позиционирование осевого и окружного акустических блоков на внутренней боковой поверхности бандажа, позиционирование датчика обнаружения клейма, подачу воды к акустическим блокам, вращение бандажа, проведение ультразвукового контроля бандажа.
В установке применяются следующие ПЭП производства ЗАО «НПО «Интротест»: П111-5,0; П121-2,5-40; П311-5,0; П321-2,5-40.
В состав установки входит программное обеспечение (ПО) - «программный комплекс УКБ-1Д».
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует
уровню «С» согласно МИ 3286-2010.
Идентификационные данные ПО приведены в таблице 1. Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| программный комплекс УКБ-1Д | УКБ-1Д | 12.7.5.4 | Нет доступа к исполняемому файлу* | Нет доступа к исполняемому файлу |
* Доступ к ПО имеют лишь сервисные инженеры фирмы-изготовителя.
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
| Наименование параметра | Значение параметра |
| Размах зондирующих импульсов, В | От 100 до 130 |
| Длительность переднего фронта зондирующих импульсов, нс, не более | 50 |
| Номинальное значение частоты заполнения зондирующих импульсов и его отклонение, МГц | 2,5±0,25; 5,0±0,5 |
| Диапазон регулировки частоты следования зондирующих импульсов, Гц | От 10 до 4000 |
| Условная чувствительность ПЭП и ее отклонение, дБ: П111-5,0 П121-2,5-40 П311-5,0 П321-2,5-40 | 2±4 18±4 2±4 18±4 |
| Мертвая зона ПЭП, мм, не более | 8 |
| Диапазон измерения отношения амплитуд сигналов на входе приемного тракта дефектоскопа, дБ | От 0 до 70 |
| Пределы допускаемой абсолютной погрешности измерения отношения амплитуд сигналов на входе приемного тракта | ±(1+0,05N)* |
| дефектоскопа, дБ | |
| Диапазон измерения временных интервалов, мкс | От 1 до 800 |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов, мкс | ±(1+0,02T)** |
| Диапазон измерения координат, мм | От 3 до 2300 |
| Пределы допускаемой абсолютной погрешности измерения координат дефекта, мм | ±(1+0,02H)*** |
| Эффективная частота эхоимпульса ПЭП, МГц: П111-5Д П311-5,0 П121-2,5-40, П321-2,5-40 | 5±0,5 2,5±0.25 |
| Количество каналов контроля | 18 |
| Потребляемая мощность ВА, не более | 500 |
| Питание от сети переменного тока: - напряжение, В - частота, Гц - потребляемая мощность, кВт, не более от источника бесперебойного питания: - напряжение, В - частота, Гц - потребляемая мощность, кВт, не более | 380(+10%, - 15%) 50 15 220(+10%, - 15%) 50 1,5 |
| Масса стойки управления САУЗК, кг, не более | 250 |
| Г абаритные размеры стойки управления САУЗК, длина х ширина х высота, мм, не более | 800x800x1900 |
| Условия эксплуатации: температура окружающей среды, °С; влажность воздуха, %, не более, при температуре окружающей среды 35 °С; атмосферное давление, мм рт.ст. | От 10 до 35 От 20 до 90 630-800 |
| * N - измеренное значение амплитуды, дБ. ** T - измеренное значение временного интервала, мкс. *** н - измеренное значение координаты, мм. | |
Знак утверждения типа наносится на переднюю панель стойки управления САУЗК краской под пленочную панель и на титульный лист руководства по эксплуатации в правый верхний угол методом печати.
Таблица 3
| Наименование составной части изделия | Кол-во |
| Позиция УЗК | 1 шт. |
| Стойка управления САУЗК | 1 шт. |
| Панель оператора | 1 шт. |
| Настроечный образец | 3 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
| ПЭП | 1 компл. |
осуществляется в соответствии с методикой поверки МП 47.Д4-12 «Установка ультразвукового контроля бандажей УКБ-1Д. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в июне 2012 г.
Основные средства поверки:
1. Контрольный образец № 2 из комплекта контрольных образцов и вспомогательных устройств КОУ-2, где Lp=44tga для 0°-70°;
2. Контрольный образец № 3 из комплекта контрольных образцов и вспомогательных устройств КОУ-2, где радиус цилиндрической поверхности 55 мм, скорость продольной ультразвуковой волны (5900±118) м/с;
3. Генератор импульсов Г5-60, где длительность t основного импульса от 0,15 до 0,5 мкс, погрешность измерения - ± (10-6 D + 10 нс). Задержка D основного импульса от 5 до 900 мкс, дискретность установки значения D - 0,1 мкс;
4. Осциллограф универсальный С1-65А, где диапазон измеряемых размахов напряжений импульсных радиосигналов 4 mV - 500 В с погрешностью не более ± 4%, при работе с выносным делителем 1:10 - не более 5%;
5. Магазин затуханий М3-50-03, где диапазон затуханий 0 - 50 дБ.
Используются для прямых измерений в соответствии с методикой, изложенной в руководстве по эксплуатации 42 7610.0705 РЭ.
Нормативные и технические документы, устанавливающие требования к установке ультразвукового контроля бандажей УКБ-1Д
Техническая документация ЗАО «НПО «Интротест», г.Екатеринбург.
Установка ультразвукового контроля бандажей УКБ-1Д применяется вне сферы государственного регулирования обеспечения единства измерений.
