Спектрофотометры Biochrom Libra мод. S50, S50PC, S60, S60PC, S70, S70PC, S80 и S80PC, 50940-12

Назначение

Спектрофотометры Biochrom Libra моделей S50, S50PC, S60, S60PC, S70, S70PC, S80 и S80PC предназначены для измерения коэффициента пропускания и оптической плотности твердых и жидких проб различного происхождения.

Описание

Спектрофотометры представляют собой стационарные настольные лабораторные приборы, состоящие из оптико-механического и электронного узлов, установленных в общем корпусе.

Принцип действия спектрофотометров основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект к интенсивности излучения, упавшего на его поверхность.

Оптическая схема приборов S50 и S50PC - однолучевая, с опорным лучом сравнения. Оптическая схема приборов S60, S60PC, S70, S70PC, S80 и S80PC - двулучевая. Для разложения излучения в спектр используется монохроматор Черни-Тернера с плоской голографической решеткой 1200 линий/мм; в качестве источника излучения в моделях S50, S50PC, S60 и S60PC применяется ксеноновая лампа, в моделях S70, S70PC, S80 и S80PC применяются дейтериевая и вольфрамовая лампы. В качестве приемников сигнала (детекторов) используются два кремниевых фотодиода, один для измерений объектов анализа, второй - для измерения опорного (референсного) луча (S50 и S50PC), либо для измерения канала сравнения (модели S60, S60PC, S70, S70PC, S80 и S80PC).

Спектрофотометры Biochrom Libra моделей S50, S60, S70 и S80 могут управляться как от внешнего управляющего компьютера, подключаемого через USB-разъем, так и от программного обеспечения, установленного на встроенном микроконтроллере, при этом управление происходит с помощью панели цветного сенсорного ЖК-дисплея.

Спектрофотометры Biochrom Libra моделей S50PC, S60PC, S70PC и S80PC требуют наличие внешнего компьютера, встроенного сенсорного ЖК-дисплея у них нет.

Модели отличаются:

S50 и S50PC - однолучевые спектрофотометры с системой расщепленного луча (опорный луч сравнения). Источник света - ксеноновая лампа.

S60 и S60PC - двулучевые спектрофотометры. Источник света - ксеноновая лампа.

S70 и S70PC - двулучевые спектрофотометры. Источник света - галогеновая и дейте-риевая лампы.

S80 и S80PC - двулучевые спектрофотометры с переменной шириной оптической щели. Источник света - галогеновая и дейтериевая лампы.

Спектрофотометры имеют кюветное отделение, рассчитанное на установку кювет с длиной оптического пути до 100 мм, а также широкого ряда дополнительных приставок и приспособлений: автоматических многокюветных держателей, приспособлений для термостатиро-вания проб, приставок для измерения оптической плотности пленок и пластин, устройства проточной подачи проб, держателей для различных кювет, держателей пробирок и др.

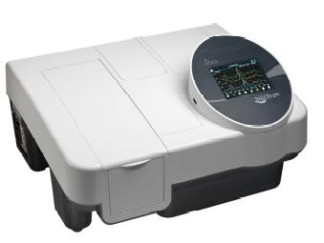

Внешний вид спектрофотометров приведен на рисунках 1 и 2.

Программное обеспечение

S80.

Спектрофотометры оснащены встроенным и автономным ПО (модели S50, S60, S70, S80 не требуют обязательного использования автономного ПО), которое управляет работой спектрофотометра, отображает результат, обрабатывает, передает и хранит полученные данные.

Автономное ПО Resolution представлено в четырех исполнениях, различающихся функционально. Resolution Lite является самым простым исполнением ПО, предназначенным для измерений коэффициента направленного пропускания и оптической плотности исследуемых образцов, а также быстрого сканирования по длинам волн. Resolution - базовый комплект ПО, не включающий биохимических методов анализа. Resolution Life Science - базовый комплект ПО, включающий пакет биохимических методов анализа. Resolution CFR- ПО, обладающее наибольшими возможностями, соответствует требованиям части 11 стандарта 21 CFR (США), позволяет осуществлять электронное администрирование, использовать электронно-цифровые подписи результатов измерений.

К метрологически значимой части автономного ПО относится подключаемая динамическая библиотека, определяющая версию текущего ПО - Utility.dll

Метрологически значимая часть ПО выполняет следующие функции:

-    создание и хранение файлов калибровки;

-    создание и хранение файлов методов измерений;

-    создание и хранение файлов стандартов;

-    управление процедурой измерений;

-    обработка полученных результатов измерения;

-    отображение полученных результатов измерений;

-    создание отчетов по результатам измерений;

-    передача данных;

-    хранение и экспорт полученных данных.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует категории С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.

Технические характеристики

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на левую панель корпуса спектрофотометра.

Комплектность

-    спектрофотометр;

-    руководство по эксплуатации (книга и электронная версия на компакт-диске);

-    методика поверки МП-242- 1278-2012.

Поверка

осуществляется по документу "Спектрофотометры Biochrom Libra моделей S50, S50PC, S60, S60PC, S70, S70PC, S80 и S80PC фирмы «Biochrom Ltd.», Великобритания. Методика поверки МП-242- 1278-2012", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" 07.03.2012 года.

Основные средства поверки: комплект светофильтров КС-105.

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации спектрофотометров и, например, в следующих нормативных документах:

ГОСТ 18165-89 «Вода питьевая. Метод определения массовой концентрации алюминия»

ГОСТ Р 51680-2000 «Вода питьевая. Методы определения содержания цианидов»

ГОСТ 4974-72 «Вода питьевая. Методы определения концентрации марганца»

ГОСТ 4388-72 «Вода питьевая. Методы определения концентрации меди»

ГОСТ 12393-72 «Вода питьевая. Методы определения содержания свинца, цинка, серебра»

Нормативные и технические документы, устанавливающие требования к спектрофотометрам

1.    ГОСТ 8.557-2007 "ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн 0,2^50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн 0,2^20,0 мкм".

2.    Техническая документация фирмы-изготовителя.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
