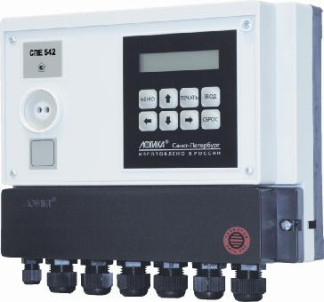

Сумматоры СПЕ542, 50941-12

Назначение

Сумматоры СПЕ542 (далее - сумматоры) предназначены для измерения мощности и энергии, потребляемых отдельными электрическими нагрузками, и вычисления энергопотребления по группам нагрузок.

Описание

Принцип действия сумматоров заключается в преобразовании входных сигналов, поступающих от электросчетчиков, с последующим расчетом мощности и энергии за заданные интервалы времени, отсчитываемые внутренними часами сумматоров. Совместно с сумматорами могут применяться счетчики электрической энергии, имеющие импульсные или кодированные выходные сигналы. В составе измерительной системы один сумматор позволяет обслуживать до 128 измерительных каналов энергии с поддержкой до 32 групп каналов. Непосредственно к сумматору может быть подключено до 16 каналов с импульсными сигналами, а через адаптеры АДС84 (для импульсных сигналов) и (или) АДС85 (для кодированных сигналов) - до 128 каналов.

Программное обеспечение (ПО) сумматоров встроенное, неперезагружаемое, метрологически значимое, реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации.

Идентификационные данные ПО приведены в таблице 1. Уровень защиты от непреднамеренных и преднамеренных изменений "С" по МИ 3286-2010. Пределы допускаемой погрешности сумматоров установлены с учетом влияния ПО на метрологические характеристики.

Таблица 1

Сумматор СПЕ542. Вид сзади. Схема пломбирования

о

Пломба поверителя

0

О

Пломба изготовителя

Технические характеристики

Параметры входных импульсных сигналов:

-    частота следования импульсов, не более.........................

.............10 Гц

.............15 мс

от 4-10-4 до 9-108 кВтч (кварч) от 410-4 до 4 кВт (квар).

............±0,01 %

............±0,01 %

±5 с

-    длительность импульсов, не менее...................................

Диапазоны измерений:

-    энергия..................................................................................

-    мощность...............................................................................

Пределы допускаемой погрешности:

-    измерение мощности и энергии (относительная)...........

-    вычисление параметров (относительная)........................

-    часов (за сутки)    ......................................................

Габаритные размеры: 244x220x70 мм.

Масса: не более 2 кг.

Условия эксплуатации:

-    температура окружающего воздуха: от (-10) до 50 °С;

-    относительная влажность: 95 % при 35 °С.

-    атмосферное давление: от 84 до 106,7 кПа.

Электропитание: 220 В ±30 %, (50±1) Гц; 7 ВА.

Средняя наработка на отказ: 75000 ч.

Средний срок службы: 12 лет.

Знак утверждения типа

наносится на лицевой панели сумматоров методом трафаретной печати и на первой странице эксплуатационных документов типографским способом.

Комплектность

Сумматор СПЕ542.....................................................................................................

1 шт.

1 шт.

1 шт. 24 шт. 1 шт.

1 шт.

5 шт.

Руководство по эксплуатации с методикой поверки (РАЖГ.421442.003 РЭ)

Паспорт (РАЖГ.421442.003 ПС).............................................................................

Штекер MC 1,5/2-ST-3,81.........................................................................................

Штекер MC 1,5/5-ST-3,81.........................................................................................

Штекер MSTB 2,5/2-ST.............................................................................................

Заглушка кабельного ввода.....................................................................................

Поверка

осуществляется по документу РАЖГ.421442.003 РЭ "Сумматоры СПЕ542. Руководство по эксплуатации", утвержденному ГЦИ СИ ФГУП "ВНИИМС" в части раздела 10 "Методика поверки" 25.04.2012 г.

Основные средства поверки: стенд СКС6 (относительная погрешность формирования сигналов частоты ±0,003 %).

Сведения о методах измерений

Методы измерений приведены в РАЖГ.421442.003 РЭ "Сумматоры СПЕ542. Руководство по эксплуатации".

Нормативные и технические документы, устанавливающие требования к сумматорам СПЕ542

1.    ТУ 4217-029-23041473-99. Сумматоры СПЕ542. Технические условия.

2.    РАЖГ.421442.003 РЭ. Сумматоры СПЕ542. Руководство по эксплуатации, раздел 10

"Методика поверки".

Рекомендации к применению

Осуществление торговли и товарообменных операций, выполнение государственных учетных операций.
