Государственный реестр средств измерений

Трансформаторы напряжения RV, 50950-12

50950-12
Трансформаторы напряжения серии RV предназначены для контроля и передачи сигнала измерительной информации приборам измерения и устройствам защиты в установках переменного тока промышленной частоты.
Документы
Карточка СИ
Номер в госреестре 50950-12
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ RV
Изготовитель "REVALCO s.r.l.", Италия
Год регистрации 2012
Срок свидетельства 24.08.2017
МПИ (интервал между поверками) 6 лет
Стоимость поверки Узнать стоимость
Описание типа скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения серии RV Назначение средства измерений

Трансформаторы напряжения серии RV предназначены для контроля и передачи сигнала измерительной информации приборам измерения и устройствам защиты в установках переменного тока промышленной частоты.

Описание

Трансформаторы напряжения серии RV (далее - трансформаторы) представляют собой однофазные масштабные преобразователи индуктивного типа с одним изолированным выводом первичной обмотки. Трансформаторы имеют одну первичную и одну вторичную обмотку. Первичная и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию. Выводы вторичной обмотки помещены в контактной коробке, закрепленной на основании трансформатора.

Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока.

Трансформаторы напряжения серии RV изготавливаются в модификациях RVCA11, RVCB11, RVCC11, RVFA11, RVFB11, RVFC11, RVCAD1, RVCBD1, RVFAD1, RVFBD1, RVFTS1, RVFBS1, RVFCS1, различающихся метрологическими и техническими характеристиками.

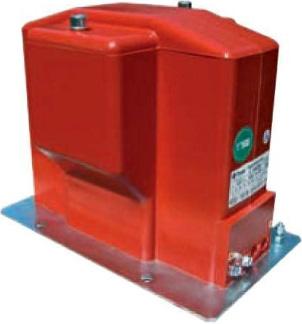

Общий вид трансформаторов напряжения серии RV показан на рисунке 1.

Основные метрологические и технические характеристики трансформаторов напряжения серии RV указаны в таблице 1 и таблице 2.

Таблица 1 - Основные метрологические и технические характеристики трансформаторов напряжения серии RV (модификации RVCA11, RVCB11, RVCC11, RVFA11, RVFB11, RVFC11, RVCAD1)_

Модификация

RVCA11

RVCB11

RVCC11

RVFA11

RVFB11

RVFC11

RVCAD1

Номинальное рабочее напряжение, В

12

24

36

12

24

36

12

Номинальное напряжение первичной обмотки, В

от 3 до 12

от 3 до 24

от 3 до 36

от 3 до 12

от 3 до 24

от 3 до 36

от 3 до 12

Номинальное напряжение вторичной обмотки, В

100;

100/V3

100;

100/V3

100;

100/V3

100;

100/V3

100;

100/V3

100;

100/V3

100;

100/V3

Количество первичных обмоток, не более

2

2

2

2

2

2

2

Количество вторичных обмоток, не более

2

2

2

3

3

3

2

Номинальный класс точности вторичной обмотки

0,2; 0,5; 1; 3P

0,2; 0,5; 1; 3P

0,2; 0,5; 1; 3P

0,2; 0,5; 1; 3P

0,2; 0,5; 1; 3P

0,2; 0,5; 1; 3P

0,2; 0,5; 1; 3P

Номинальная вторичная нагрузка, ВА

от 10 до 100

от 10 до 100

от 10 до 100

от 10 до 100

от 10 до 100

от 10 до 100

от 10 до 100

Номинальная частота, Гц

50; 60

50; 60

50; 60

50; 60

50; 60

50; 60

50; 60

Диапазон рабочих температур, °С

от минус 30 до 50

от минус 30 до 50

от минус 30 до 50

от минус 30 до 50

от минус 30 до 50

от минус 30 до 50

от минус 30 до 50

Масса, кг, не более

20

30

50

22

30

50

22

Г абаритные размеры, мм, не более (Д х Ш х В)

305x195 x 225

340 x 260 x 300

330x380 x 390

305 x 180 x 240

340 x 200 x 300

400 x 240 x 390

350x148 x 220

Максимальная относительная влажность, %

80

80

80

80

80

80

80

Средняя наработка до отказа, ч

100000

100000

100000

100000

100000

100000

100000

Таблица 2 - Основные метрологические и технические характеристики трансформаторов напряжения серии RV (модификации RVCBD1, RVFAD1, RVFBD1, RVFTS1, RVFBS1, RVFCS1)

Модификация

RVCBD1

RVFAD1

RVFBD1

RVFTS1

RVFBS1

RVFCS1

Номинальное рабочее напряжение, В

24

12

24

12

24

36

Номинальное напряжение первичной обмотки, В

от 3 до 24

от 3 до 12

от 3 до 24

от 3 до 12

от 3 до 24

от 3 до 36

Номинальное напряжение вторичной обмотки, В

100;

100/V3

100;

100/V3

100;

100/V3

100;

100/V3

100;

100/V3

100;

100/V3

Количество первичных обмоток, не более

2

2

2

2

2

2

Количество вторичных обмоток, не более

2

3

3

3

3

3

Модификация

RVCBD1

RVFAD1

RVFBD1

RVFTS1

RVFBS1

RVFCS1

Номинальный класс точности вторичной обмотки

0,2; 0,5; 1; 3P

0,2; 0,5; 1; 3P

0,2; 0,5; 1; 3P

0,2; 0,5; 1; 3P

0,2; 0,5; 1; 3P

0,2; 0,5; 1; 3P

Номинальная вторичная нагрузка, ВА

от 10 до 100

от 10 до 100

от 10 до 100

от 10 до 100

от 10 до 100

от 10 до 100

Номинальная частота, Гц

50; 60

50; 60

50; 60

50; 60

50; 60

50; 60

Диапазон рабочих температур, °С

от минус 30 до 50

от минус 30 до 50

от минус 30 до 50

от минус 30 до 50

от минус 30 до 50

от минус 30 до 50

Масса, кг, не более

30

22

30

20

28

40

Габаритные размеры, мм, не более (Д х Ш х В)

365 x 178x 280

350x148x 220

365 x 178x 280

405 x 160x 303

517x180x 338

400x250x 680

Максимальная относительная влажность, %

80

80

80

80

80

80

Средняя наработка до отказа, ч

100000

100000

100000

100000

100000

100000

Знак утверждения типа

Знак утверждения типа наносится на трансформатор методом наклейки и на паспорт типографским способом.

Комплектность

В комплект поставки входят:

-    трансформатор напряжения серии RV

1 шт. 1 экз. 1 экз.

-    паспорт

-    руководство по эксплуатации (на партию в один адрес)

Поверка

трансформаторов напряжения серии RV осуществляется по ГОСТ 8.216-88 «Трансформаторы напряжения. Методика поверки».

Сведения о методах измерений

Методы измерений с помощью трансформаторов напряжения серии RV указаны в документе «Трансформаторы напряжения RV. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения RV

1.    ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».

2.    ГОСТ 8.216-88 «Трансформаторы напряжения. Методика поверки».

3.    Техническая документация фирмы - изготовителя.

Рекомендации к применению

- осуществление торговли и товарообменных операций.
