| Номер в госреестре | 50954-17 |
| Наименование СИ | Трансформаторы тока измерительные |
| Обозначение типа СИ | ТПП-Н-0,66 |
| Изготовитель | ООО "ЮДЖЭН", Беларусь, г.Новополоцк |
| Год регистрации | 2017 |
| Срок свидетельства | 23.06.2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока измерительные ТПП-Н-0,66 (трансформаторы) предназначены для масштабного преобразования силы переменного тока с целью его дальнейшего измерения в сетях частотой 50 Гц и номинальным напряжением до 0,66 кВ включительно.
Принцип действия трансформатора основан на преобразовании токов первичной обмотки в токи вторичной обмотки. Все трансформаторы являются понижающими.
Трансформаторы состоят из тороидального магнитопровода и обмотки. Корпус трансформаторов тока выполнен из трудногорючей пластмассы.
Трансформаторы ТПП-Н-0,66 по конструкции являются проходными и выпускаются на первичные токи 100 А, 150 А, 200 А, 250 А, 300 А, 400 А, 500 А, 600 А, 750 А, 800 А, 1000 А и 1200 А. Они имеют одну вторичную многовитковую обмотку. Роль первичной обмотки выполняет шина или кабель распределительного устройства, в которое встраивается трансформатор.
Трансформатор крепится к первичной обмотке либо при помощи винтов с пластиковыми колпачками, либо с помощью хомутов.
У трансформаторов имеются двойные контакты вторичной обмотки.
Трансформаторы класса точности 0,2S (0,5S) могут применяться в энергетике, в системах коммерческого учета электроэнергии для повышения точности и достоверности приборного учета электроэнергии (сердечники из нанокристаллического сплава устойчивы к намагничиванию постоянным током).
Пломбируемая прозрачная крышка защищает контакты вторичной обмотки, и табличку с данными от несанкционированного доступа и хищения электроэнергии.

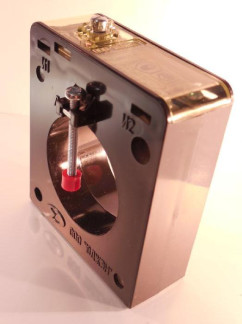

Внешний вид трансформаторов с указанием мест знака поверки и местами пломбирования представлены на рисунках 1 и 2.
Метрологические и технические характеристики, а также масса трансформаторов приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение |
| Класс точности по ГОСТ 7746-2001 | 0,2S или 0,5S |
| Номинальное напряжение, кВ | 0,66 |
| Номинальная частота, Гц | 50 |
| Номинальный первичный ток, А | 100; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200 |
| Номинальный вторичный ток, А | 5 |
| Номинальная вторичная нагрузка с коэффициентом мощности cos ф2=0,8, В-А | 3,0 |
| Номинальная вторичная нагрузка с коэффициентом мощности cos ф2=1, ВА | 2,5 и 1,0 |
| Таблица 2 - Масса транс | орматоров в зависимости от класса точности и первичного тока | ||
| Наименование трансформатора | Номинальный первичный ток, А | Класс точности по ГОСТ 7746-2001 | Масса, кг, не более |
| ТПП-Н-0,66 | 100; 150; 200 | 0,5S | 0,37 |
| 250;300 | 0,2S или 0,5S | ||
| 400 | 0,40 | ||
| 500; 600; 750; 800 | 0,35 | ||
| 1000; 1200 | 0,40 | ||
| Наименование параметра | Значение |
| Габаритные размеры (длинахширинахвысота), мм | 87x52x105 |
| Вид климатического исполнения по ГОСТ 15150-69 | Y3 |
| Средняя наработка до отказа, ч, не менее | ■П 0 ,5 2, |
| Средний срок службы, лет, не менее | 25 |
наносится типографским способом на титульный лист паспорта и методом трафаретной печати со слоем защитного покрытия на табличку на корпусе трансформаторов тока.
Комплектность трансформатора приведена в таблице 4.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Трансформатор тока измерительный ТПП-Н-0.66 | - | 1 |
| Комплект крепления №1 (Винт, гайка, пластиковый наконечник) | - | 2 |
| Комплект крепления №2 (Нейлоновая кабельная стяжка) | - | 2 |
| Руководство по эксплуатации (поставляется на партию трансформаторов от 500 шт. либо по требованию заказчика) | ПКФЛ 671211.005 РЭ | 1 |
| Паспорт | ПКФЛ 671211.005 ПС | 1 |
| Пакет полиэтиленовый самосшиваюшийся | - | 2 |
| Индивидуальная упаковочная коробка | - | 1 |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
трансформатор тока измерительный лабораторный ТТИ-5000.5 (Регистрационный номер в Федеральном информационном фонде № 27007-04);
прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде № 37854-08);
магазин нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде №22808-02).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на последний лист паспорта в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ 7746-2015 ГСИ. Трансформаторы тока. Общие технические условия TY BY 300220471.003-2012 Трансформаторы тока измерительные ТПП-Н-0,66. Технические условия
