Преобразователи термоэлектрические ТВР, ТПП, ТПР, 50956-12

Назначение

Преобразователи термоэлектрические ТВР, ТПП, ТПР (далее по тексту - ТП или термопреобразователи) предназначены для непрерывного измерения температуры окислительных и нейтральных сред (в вакууме, воздуха, инертных газов), не содержащих веществ, вступающих во взаимодействие с материалом термопары и чехлом ТП.

Описание

Измерение температуры с помощью ТП основано на явлении возникновения термоэлектродвижущей силы (далее по тексту - ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов,при помещении его рабочего и свободных концов в среды с различными температурами. Величина ТЭДС определяется типом материалов термоэлектродов и разностью температур мест соединения (спаев) термоэлектродов.

Термопреобразователи состоят из следующих основных элементов:

-    первичного преобразователя температуры - термопары, предназначенной для преобразования измеряемой температуры в эквивалентное изменение ТЭДС;

-    электрической изоляции;

-    защитной арматуры;

-    защитной головки с клеммами для подключения соединительных линий (или без головки);

-    конструктивных элементов для крепления ТП на оборудовании.

ТП изготавливаются следующих основных исполнений: ТВР-01, ТВР-03, ТПП-01, ТПП-

02, ТПР-01, ТПР-02. Основные исполнения термопреобразователей имеют модификации, отличающиеся друг от друга по типам и диаметрам термоэлектродных материалов, форме, материалу и наличию защитной арматуры, по диаметру и длине защитного чехла, по длине монтажной части и степени герметичности, по виду крепления к оборудованию, по типу и материалу защитной головки (или отсутствию её) и т.д.

ТП являются погружаемыми, невосстанавливаемыми, неремонтируемыми, однофункциональными изделиями.

Материал термоэлектродов термопары:

а)    для ТП типа ТВР - вольфрам-рениевая проволока ВР-5 и ВР-20 диаметром 0,5 мм или 0,35 мм СУО.021.142 ТУ;

б)    для ТП типа ТПП - проволока ПлТ и ПР-10 (по ГОСТ 10821-2007) диаметром 0,5 мм для ТПП-01 и 0,3 мм или 0,5 мм для ТПП-02;

в)    для ТП типа ТПР - проволока ПР-30 и ПР-6 (по ГОСТ 10821-2007) диаметром 0,5 мм для ТПР-01 и 0,3 мм или 0,5 мм для ТПР-02.

Термоэлектроды термопары ТП изолированы друг от друга:

-    для ТВР-01, ТВР-03 - набором трубок ТКБ 600.211-11 (ТУ 95283-78);

-    для ТПП-01, ТПП-02 - набором трубок муллитокремнеземистых МКР    (ТУ 14-8-447-83);

-    для ТПР-01, ТПР-02 - набором трубок корундовых КВПТ (ТУ 1595-008-00188162-96).

Защитная арматура ТП типа ТВР-01, ТПП-01, ТПР-01 выполнена из стали 12Х18Н10Т,

08Х18Н10Т, 15Х25Т, ХН45Ю.

В качестве материала погружаемой части защитной арматуры (защитного чехла) ТП использованы:

-    для ТВР-01: молибден марки СМ-4 (без покрытия или с покрытием),карбид кремния, КВПТ 14x8 (ТУ 1595-008-00188162, BeO ТУ 95 283-78);

-    для ТПП-01 -муллитокремнеземистая трубка МКР №12, МКР №16 (ТУ 14-8-447-83), корундовый чехол КВПТ 8x4 (ТУ 1595-008-00188162-96);

- для ТПР-01 - корундовый чехол КВПТ 12*8, корундовый чехол КВПТ 20*10, корундовый чехол КВПТ 8*4 (ТУ 1595-008-00188162-96).

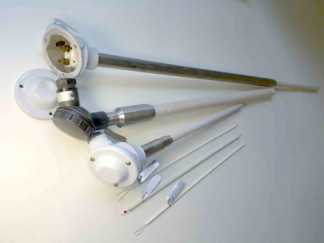

Защитная головка ТП выполнена в зависимости от исполнения из алюминиевого сплава или полиамида, внутри головки находится клеммная колодка для подключения кабеля. Фото общего вида термопреобразователей представлено на рисунке 1.

Рисунок. 1 ТП моделей ТПП-02, ТВР-03, ТПР-02, ТПП-01, ТПР-01, ТВР-01

(см. снизу вверх)

Технические характеристики

Диапазон измеряемых температур ТП:

-    для ТВР-01, ТВР-03 - от плюс 1000 до плюс 1800 °С (номинальная температура применения - плюс 1400 °С);

-    для ТПП-01, ТПП-02- от 0 до плюс 1300 °С (номинальная температура применения -плюс 1100 °С);

-    для ТПР-01, ТПР-02 - от плюс 600 до плюс 1600 °С (номинальная температура применения - плюс 1300 °С).

Тип ТП и буквенные обозначения номинальной статической характеристики (далее -НСХ) преобразования термопар по ГОСТ 6616-94:

-    для ТВР-01, ТВР-03 - ТВР (А-1, А-2, А-3);

-    для ТПП-01, ТПП-02 - ТПП (S);

-    для ТПР-01, ТПР-02 - ТПР (В).

НСХ ТП соответствует ГОСТ Р 8.585-2001.

Пределы допускаемых отклонений (At, °С) ТЭДС ТП от НСХ в температурном эквиваленте при выпуске из производства соответствуют классу 2 по ГОСТ Р 8.585-2001:

а) для ТП типа ТВР:

At = ± 0,005-t- при температуре от плюс 1000 до плюс 1800 °С,

б)    для ТП типа ТПП:

At = ± 1,5 °С- при температуре от 0 до плюс 600 °С;

At = ± 0,0025-t - при температуре свыше плюс 600 до плюс 1300 °С;

в)    для ТП типа ТПР:

At = ± 0,0025-t - при температуре от плюс 600 до плюс 1600 °С, где t - значение измеряемой температуры,°С.

По наличию контакта термопары с металлической частью защитного чехла (арматуры) ТП выполнены как с изолированной (И), так и с неизолированной (НИ) термопарой.

Показатель тепловой инерции при коэффициенте теплоотдачи практически равном бесконечности в зависимости от исполнения ТП, с,не более:...........................5;50;90

Электрическое сопротивление изоляции, МОм, не менее: 100 (при температуре (25±10) °С и относительной влажности от 30 до 80 %).

Диаметр монтажной части ТП в зависимости от исполнения, мм:.............от 3 до 20

Длина монтажной части ТП в зависимости от исполнения, мм: ..........от 20 до 10000

Массав зависимости от исполненияТП, кг: ...................................от 0,001 до 3,3

Вероятность безотказной работы ТП:

а)    для ТВР-01 за время наработки 1000 чи ТВР-03 за время наработки 100 ч не менее

0,97 при значении температуры применения плюс 1200°С;

б)    для ТПП-01, ТПР-01 за время наработки 6000 ч не менее 0,98 при значении температуры плюс900°С;

в)    для ТПП-02, ТПР-02 за время наработки 1000 ч не менее 0,98 при значении температуры плюс 900 °С.

Средняя наработка до отказа при номинальной температуре применения, ч, не менее:

-    для ТВР-01, ТПП-02,ТПР-02:..............................................................1000;

-    для ТВР-03: .......................................................................................100;

-    для ТПП-01, ТПР-01: .........................................................................6000

По устойчивости к климатическим воздействиям ТП имеют исполнение У3 по ГОСТ 15150-69, группа исполнения - С4 по ГОСТ Р 52931-2008.

ТП являются устойчивыми и прочными к воздействию синусоидальных вибраций, допустимых для группы исполнения L3 по ГОСТ Р 52931-2008.

По устойчивости к проникновению пыли и воды ТП в зависимости от исполнения имеют IP67 или IP00 по ГОСТ 14254-96.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на шильдик или наклейку, прикрепленные к ТП.

Комплектность

Термопреобразователь- 1 шт. (исполнение в соответствии с заказом).

Паспорт ВШКЛ.405224.003 ПС «Преобразователи термоэлектрические ТВР-01, ТВР-03» - 1 экз. или (в соответствии с заказом)

Паспорт ВШКЛ.405223.001 ПС«Преобразователи термоэлектрические ТПП-01, ТПР-01, ТПП-02, ТПР-02» - 1 экз.

Руководство по эксплуатации ВШКЛ.405224.003 РЭ«Преобразователи термоэлектрические ТВР-01, ТВР-03» - 1 экз. или (в соответствии с заказом)

Руководство по эксплуатации ВШКЛ.405223.001 РЭ«Преобразователи термоэлектрические ТПП-01, ТПР-01, ТПП-02, ТПР-02. Руководство по эксплуатации» - 1 экз.

Поверка

проводится по МИ 1745-87 «ГСИ. Стандартные образцы свойств термоэлектродных материалов из сплавов ВР5 и ВР20. Методика аттестации» (для ТП типа ТВР, первичная, на этапе изготовления) или по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» (для ТП типов ТПП, ТПР).

Основные средства поверки:

-    установка УТТ-6ВМА, диапазон измеряемых температур от плюс 300 до плюс 1200 °С;

-    преобразователь сигналов ТС и ТП прецизионный «ТЕРКОН», диапазон измеряемых напряжений от минус 1,0 до плюс 1,0В, ПГ: ±[0,0005 +5 10-5U] мВ;

-    преобразователь термоэлектрический платинородий-платиновый эталонный 2-го разряда ППО II-1250, диапазон измеряемых температур - от плюс 300 до плюс 1200 °С;

-    печь высокотемпературная ВТП 1600-1, диапазон воспроизводимых температур - от плюс 300 до плюс 1600 °С;

-    термопреобразователь термоэлектрический платинородий-платинородиевый эталонный 2-го разряда ПР0-2-1250-01, диапазон измеряемых температур - от плюс 600 до плюс 1800 °С.

Сведения о методах измерений

приведены в Руководствах по эксплуатации ВШКЛ.405224.003 РЭ и ВШКЛ.405223.001 РЭ.

Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим ТВР, ТПП, ТПР

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ТУ 4211-009-08624488-2011 «Преобразователи термоэлектрические ТВР, ТПП, ТПР». Технические условия.

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры. ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки.

МИ 1745-87 «ГСИ. Стандартные образцы свойств термоэлектродных материалов из сплавов ВР5 и ВР20. Методика аттестации».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
