| Номер в госреестре | 50957-12 |
| Наименование СИ | Системы постоянного измерения температуры |
| Обозначение типа СИ | HFC |
| Изготовитель | "Shen Yang Heraeus JunCheng Electronic Co., Ltd.", Китай |
| Год регистрации | 2012 |
| Срок свидетельства | 24.08.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Системы постоянного измерения температуры HFC предназначены для непрерывного измерения температуры жидкой стали в промежуточных ковшах машин непрерывного литья и других агрегатах.
Системы постоянного измерения температуры HFC состоят из чехла ТМТ (temperature measuring tube), детектора сигнала, блока процессора с ЖК-дисплеем, соединительного рукава с кабелем, внешнего дисплея (большой дисплей), установочного стакана (рисунок 1). Измерительная часть систем постоянного измерения температуры HFC состоит из детектора сигнала, блока процессора, соединительного рукава с кабелем (рисунок 2).
Принцип действия
Чехол ТМТ погружается в расплавленный металл на глубину не менее 260 мм. Через несколько минут температура нижней части чехла становится равной температуре расплавленного металла. Детектор сигнала (датчик инфракрасного излучения), установленный в верхней части чехла ТМТ, улавливает излучение с донной части чехла и, преобразуя энергию излучения в соответствующий электрический сигнал, передает его в блок процессора. В блоке процессора происходит обработка сигнала и преобразование его в значение температуры расплава, которая отображается на ЖК-дисплее блока процессора и (при наличии) на большом дисплее.

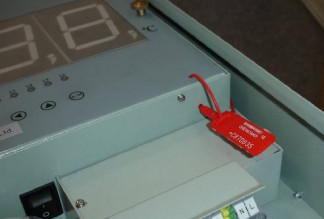

Для предотвращения несанкционированного доступа на крышку блока процессора устанавливается пломба. Хвостовик пломбы заводится в отверстия на крышке и на корпусе блока, далее в фиксирующее отверстие пломбы, и затягивается (рисунок 3).
Внутреннее (встроенное) программное обеспечение (ПО), устанавливаемое при изготовлении прибора и не имеющее возможности считывания и модификации (ПО реализовано на масочной микросхеме), отображено в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| HFC | HFC | 3.2.5 | 6DF 3 0BA4A558E4B 9E FDDB78520DD0659 | MD5 |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- А по МИ 3286-2010.
Метрологические и технические характеристики систем постоянного измерения температуры HFC приведены в таблице 2.
Таблица 2
| Диапазон измерений, °С | от 850 до 1650 |
| Предел абсолютной погрешности измерений температуры, °С | ± 6 |
| Температура эксплуатации, °С | от 10 до 70 (детектор сигнала), |
| от 20 до 60 (блок процессора) | |
| Температура хранения, °С | от -20 до + 50 |
| Срок службы чехла ТМТ, ч, не менее | 24 |
| Питание | 220 ± 10 В, 50 Гц |
| Потребляемая мощность, Вт, не более | |
| блок процессора | 30 |
| большой дисплей | 30 |
| Масса, кг, не более: | |
| блока процессора | 13,6 |
| большой дисплей | 10,1 |
| детектора сигнала | 12,0 |
| Габаритные размеры, м: | |
| блока процессора | 0,40 х 0,14 х 0,54 |
| большой дисплей | 0,65 х 0,13 х 0,30 |
| детектора сигнала | 0,20х0,30х0,06 |
| соединительный рукав с кабелем (длина) | 4, 5, 6, 8, 10 м (по заказу) |
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки на корпусе систем постоянного измерения температуры HFC.
Комплектность средства измерений приведена в таблице 3. Таблица 3
| Наименование | Кол-во |
| детектор сигнала | 1 |
| блок процессора | 1 |
| установочный стакан | 1 |
| большой дисплей | 1 |
| соединительный рукав с кабелем | 1 |
| чехол ТМТ | по заказу |
| Руководство по эксплуатации (4.045.005 РЭ) | 1 |
| Методика поверки МП РТ 1688-2012 | 1 |
| У паковочная коробка | 1 |
осуществляется по МП РТ 1688-2012 «Системы постоянного измерения температуры HFC. Методика поверки», утверждённой ГЦИ СИ ФБУ «Ростест-Москва» 16.01.12г.
Основные средства поверки приведены в таблице 4. Таблица 4
| Наименование средств измерений | Характеристики |
| Пирометр инфракрасный | 1 разряд, диапазон от 800 до 1700 °С |
| Источник излучения в виде модели черного тела | 2 разряд, диапазон от 800 до 1700 °С |
Сведения о методах измерений содержатся в руководстве по эксплуатации
4.045.005 РЭ «Системы постоянного измерения температуры HFC».
Нормативные и технические документы, устанавливающие требования к системам постоянного измерения температуры HFC
1 Техническая документация изготовителя «Shen Yang Heraeus JunCheng Electronic Co.,
Ltd».
2 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
3 ГОСТ 8.558 «ГСИ. Государственная поверочная схема для средств измерений температуры».
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
