| Номер в госреестре | 50966-12 |
| Наименование СИ | Блескомеры |
| Обозначение типа СИ | PICOGLOSS 503 |
| Изготовитель | "Erichsen GmbH & Co. KG", Германия |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
Блескомеры PICOGLOSS 503 (далее по тексту - блескомеры) предназначены для измерения блеска лакокрасочных покрытий, пластмассовых, керамических и металлических поверхностей.
Принцип действия блескомеров основан на фотоэлектрическом методе измерения интенсивности отраженного света при трех углах освещения/наблюдения 20°/20°, 60°/60°, 85°/85°
Конструктивно блескомеры выполнены в моноблочном портативном исполнении. Состоят из источника света, соответствующего источнику света типа С (в соответствии с ISO 2813-78) и приемника - кремниевого фотодиода, корригированного под световую эффективность глаза для дневного зрения V(X). Поставляются в комплекте с защитным держателем, который используется для калибровки и хранения блескомеров. Держатель оснащен встроенным калибровочным стандартом (глянцем). Калибровка осуществляется внутри держателя автоматически по нажатию кнопки.
Блескомеры калибруются по черному полированному стеклу. Коэффициент зеркального отражения черного полированного стекла с коэффициентом преломления 1,567 равен 100 единицам блеска для геометрий освещения/наблюдения 20°/20°, 60°/60°, 85°/85°
Результаты измерений выводятся на жидкокристаллический дисплей. В зависимости от режима измерения значения, полученные в ходе измерений, сопровождаются заголовком.

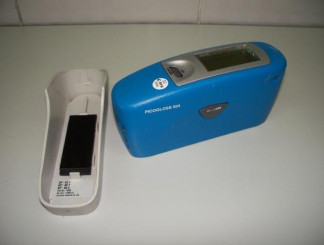

Общий вид блескомеров, составные части и схема пломбирования от несанкционированного доступа приведены на рисунке 1.
Приборы функционируют под управлением микроконтроллеров, которые используют встроенное программное обеспечение (ПО).
Блескомеры оснащены последовательным интерфейсом, позволяющим устройству напрямую взаимодейстовать с ПК. Данные, полученные в ходе измерений, могут передаваться на ПК из памяти или непосредственно после каждого измерения. Для этого в комплект поставки входит диск с ПО «GLOSS-LINK». Переданные пользователем данные немедленно отображаются в отчете об испытаниях.
С помощью прикладного ПО выполняются такие функции, как калибровка, измерение, сохранение данных.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Доступ пользователя к встроенному программному обеспечению исключен конструктивным исполнением приборов. Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Evaluation software | gloss-link | Version3.0 | 38a292799a19 90e89c43f87c 82d9de8b | MD5 |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных воздействий оценивается как «А» согласно МИ 3286-2010.
Метрологические и технические характеристики блескомеров приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики | ||
| Тип геометрии измерения | 20° | 60° | 85° |
| Размер измеряемого участка, мм | 10x10 | 9x15 | 5x38 |
| Диапазон показаний, единиц блеска (GU) | 0 - 2000 | 0 - 1000 | 0 - 160 |
| Диапазон измерений, единиц блеска (GU) | 0 - 99,9 | ||
| Пределы допускаемой абсолютной погрешности измерения единиц блеска | ±2 | ||
| Г абаритные размеры, мм, не более | 48 x 155 x 73 | ||
| Масса, кг, не более | 0,4 | ||
| Условия эксплуатации: Температура окружающей среды, °С Относительная влажность, % | 15 - 40 85 | ||
| Электропитание осуществляется от алкалинового элемента питания АА напряжением, В | 1,5 | ||
наносится типографским способом на титульный лист руководства по эксплуатации и на корпуса блескомеров методом трафаретной печати.
Перечень основного и дополнительного оборудования приведен в таблице 3.
Таблица 3
| Наименование | Количество, шт |
| Блескомер PICOGLOSS 503 Держатель со встроенным стандартом для калибровки | 1 |
| ПО «GROSS-LINK» | 1 |
| Кабель для подключения к ПК | 1 |
| Инструкция по эксплуатации | 1 |
| Элемент питания (батарейка АА 1,5 В) | 1 |
| Кейс для хранения и переноски | 1 |
| Методика поверки | 1 |
осуществляется по документу: «Блескомеры PICOGLOSS 503. Методика поверки МП 10.Д4-12», утвержденному ГСИ СИ ФГУП «ВНИИОФИ» 23 января 2012 г.
Основные средства поверки:
Набор мер НО-5, входящий в состав УВТ единиц блеска.
Основные метрологические характеристики:
Диапазон измерений единиц блеска 2 - 100 ед. блеска.
Абсолютная погрешность мер - 0,35 ед. блеска.
«Блескомеры PICOGLOSS 503. Инструкция по эксплуатации», пункт 8 «Меню «Mode» (Режим), пункт «Sample» (Образец)», пункт 9 «Режим «Statistics» (Статистика)», пункт 10 «Режим «Continuous» (Непрерывный)», пункт 11 «Основной режим».
Нормативные документы, устанавливающие требования к блескомерам
ГОСТ Р 52663-2006 «Материалы лакокрасочные. Метод определения блеска лакокрасочных покрытий, не обладающих металлическим эффектом, под углом 20°, 60° и 85°».
Вне сферы государственного регулирования.
