| Номер в госреестре | 50967-12 |
| Наименование СИ | Ваттметры, варметры |
| Обозначение типа СИ | ERW, ERV, ERWL, ERVL |
| Изготовитель | "REVALCO s.r.l.", Италия |
| Год регистрации | 2012 |
| Срок свидетельства | 24.08.2017 |
| МПИ (интервал между поверками) | 3 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Ваттметры, варметры ERW, ERV, ERWL, ERVL предназначены для измерения активной и реактивной мощности.
Ваттметры, варметры ERW, ERV, ERWL, ERVL (далее - приборы), относятся к приборам электромагнитной системы, в которых металлический сердечник вращается в магнитном поле неподвижной катушки, по которой протекает ток.
Подвижная часть обеих групп приборов жестко соединена с указательной стрелкой, двигающейся вдоль градуированной шкалы с углом поворота 90° или 240°.
Особенностью приборов является конструкция успокоительного устройства, выполненного в виде резервуара с вязкой силиконовой жидкостью, через которую проходит нижняя часть оси стрелки. Возникающее торможение обеспечивает стрелке линейное и плавное движение.
Корпус приборов квадратной формы, выполнен из термостойкой пластмассы.
Приборы изготавливаются в следующих модификациях: ERW96/1, ERW96/2, ERW96/3, ERW96/4, ERW96/5, ERWL96/1; ERWL96/2; ERWL96/3; ERWL96/4; ERWL96/5, ERV96/1, ERV96/2, ERV96/3, ERV96/4, ERV96/5, ERVL96/1; ERVL96/2; ERVL96/3; ERVL96/4; ERVL96/5. Данные модификации отличаются друг от друга массой и схемой подключения к измерительной цепи (см. таблицу 1, 2).
Приборы модификаций ERWL96/1; ERWL96/2; ERWL96/3; ERWL96/4; ERWL96/5; ERVL96/1; ERVL96/2; ERVL96/3; ERVL96/4; ERVL96/5 имеют угол поворота градуировочной шкалы 240°.

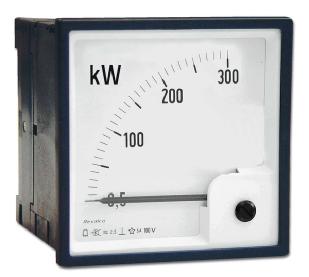

Общий вид приборов представлен на рис. 1.
kW х ' зоо •ч' 200
|Н '100
|| I '0.0 ф
ERW, ERV
Рис 1. Фотографии общего вида ваттметров, варметров ERW, ERV, ERWL, ERVL Метрологические и технические характеристики
Таблица 1 - Основные метрологические и технические характеристики ваттметров, варметров ERW, ERV, ERWL, ERVL_
| Параметр | Значение параметра |
| Номинальные значения напряжения переменного тока при измерении активной и реактивной мощности (Цн), В | 100; 230; 400 |
| Номинальное значение силы переменного тока при измерении активной и реактивной мощности (1н), А | 5 |
| Параметр | Значение параметра |
| Диапазон напряжения переменного тока, В | от 0,8-Цн до 1,2- Цн |
| Диапазон силы переменного тока, А | от 0,4-1н до 1,2- 1н |
| Номинальные значения частоты переменного тока, Гц | 50 и 60 |
| Значение коэффициента трансформации силы переменного тока при подключении к измерительному трансформатору | 5/5; 10/5; 15/5; 20/5; 25/5; 30/5; 40/5; 50/5; 60/5; 80/5; 100/5; 150/5; 200/5; 250/5; 300/5; 400/5; 500/5; 600/5; 800/5; 1000/5; 1500/5; 2000/5; 2500/5 |
| Класс точности | 2,5 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной изменение температуры окружающей среды, %/1 °С | 0,03 % |
Таблица 2 - Технические характеристики ваттметров, варметров ERW, ERV, ERWL, ERVL
| Параметр | Модификация | Значение параметра |
| Масса, не более, кг | ERW96/1, ERW96/2, ERW96/3, ERW96/4, ERW96/5; ERV96/1, ERV96/2, ERV96/3, ERV96/4, ERV96/5 | 0,58 |
| ERWL96/1; ERWL96/2; ERWL96/3; ERWL96/4; ERWL96/5; ERVL96/1; ERVL96/2; ERVL96/3; ERVL96/4; ERVL96/5 | 0,65 | |
| Г абаритные размеры (длина х высота х ширина), не более, мм | ERW96/1, ERW96/2, ERW96/3, ERW96/4, ERW96/5, ERWL96/1; ERWL96/2; ERWL96/3; ERWL96/4; ERWL96/5, ERV96/1, ERV96/2, ERV96/3, ERV96/4, ERV96/5, ERVL96/1; ERVL96/2; ERVL96/3; ERVL96/4; ERVL96/5 | 96 x 96 x 53 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % | от минус 10 до 55 85 при 35 °С | |
| Условия хранения: - температура окружающего воздуха, °С - относительная влажность, % | от минус 40 до 70 85 при 35 °С |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель корпуса ваттметров, варметров ERW, ERV, ERWL, ERVL в виде наклейки со стойким к истиранию покрытием.
Таблица 3 - Комплект поставки ваттметров, вольтметров ERW, ERV, ERWL, ERVL
| Наименование | Количество |
| Ваттметр, варметр ERW, ERV, ERWL, ERVL (модификация по заказу) | 1 шт. |
| Руководство по эксплуатации. | 1 шт. |
осуществляется по ГОСТ 8.497-83 «ГСИ. Ваттметры, вольтметры, ваттметры, варметры. Методы и средства поверки».
Методы измерений с помощью ваттметров, варметров ERW, ERV, ERWL, ERVL указаны в документе «Ваттметры, варметры ERW, ERV, ERWL, ERVL. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к ваттметрам, вольтметрам ERW, ERV, ERWL, ERVL
1. ГОСТ 8.497-83 «ГСИ. Ваттметры, вольтметры, ваттметры, варметры. Методы и средства поверки».
2. ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
3. Техническая документация фирмы изготовителя.
