| Номер в госреестре | 50968-12 |
| Наименование СИ | Приборы весоизмерительные |
| Обозначение типа СИ | CI, BI, NT и PDI |
| Изготовитель | "CAS Corporation", Корея |
| Год регистрации | 2012 |
| Срок свидетельства | 24.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы весоизмерительные CI, BI, NT и PDI (далее приборы) предназначены для измерения электрического аналогового сигнала весоизмерительных тензорезисторных датчиков.
Приборы весоизмерительные CI, BI, NT и PDI согласно ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» являются модулями весов и весоизмерительных устройств неавтоматического действия и относятся к индикаторам (п.п. Т.2.2.2).
Приборы выполнены в отдельном корпусе и состоят из стабилизированного источника питания, усилителя электрических сигналов весоизмерительных тензорезисторных датчиков (далее - датчики), аналого-цифрового преобразователя, процессора, программируемого ПЗУ (для хранения параметров конфигурации, настройки и другой информации) и табло для отображения результатов измерения.
Общий вид приборов представлен на рисунке 1.

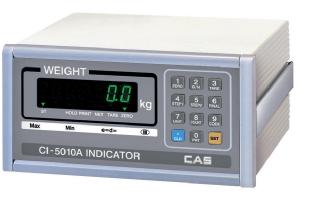

CI-5010A, CI-5200A CI-6000A
CI-201A, CI-201S/SC
CI-200A, CI-200S/SC
Принцип действия приборов основан на преобразовании сигнала от одного или нескольких аналоговых весоизмерительных (силоизмерительных) тензорезисторных датчиков и выводе измерительной информации в единицах массы на цифровое табло.
Приборы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):
- прибор для работы в качестве индикатора для многоинтервальных весов (Т.3.2.6) или многодиапазонных весов (T.3.2.7);
- полуавтоматическое устройство установки нуля (Т.2.7.2.2);
- устройство слежения за нулем (T.2.7.3);
- устройство индикации отклонения от нуля (4.5.5);
- устройство выборки массы тары (устройство уравновешивания тары - T.2.7.4.1);
- устройство выбора единиц измерений (2.1).
Знак поверки в виде наклейки наносится на корпус прибора на лицевую панель рядом с маркировочной табличкой.
Схема пломбировки приборов от несанкционированного доступа приведена на рисунке
2.
CI-501, CI-502, CI-503, CI-505, CI-507
Рисунок 2 - Схема пломбировки приборов Программное обеспечение
Программное обеспечение (далее - ПО) приборов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее весоизмерительного прибора при его включении или в меню согласно разделу 3 документа «Приборы весоизмерительные CI, BI, NT и PDI. Руководство по эксплуатации».
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю юстировки. ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя. Таким образом, защита ПО, параметров юстировки и данных измерений от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ Р 53228-2008 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением».
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответст
вии с МИ 3286-2010 - «А». Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| CI-5000 series firmware | - | Для CI-5010A, CI-5200A: 1.0010, 1.0020, 1.0030 | - | - |
| CI-6000 series firmware | - | Для CI-6000A: 1.01, 1.02, 1.03 | - | - |
| CI-2000 series firmware | - | Для CI-2001A, CI-2001B, CI-2400BS: 1.00, 1.01, 1.02 | - | - |
| CI-8000 series firmware | - | Для CI-8000A: t1000 02, t1000 03, t1000 04 | - | - |
| CI-200 series firmware | - | Для CI-200A, CI-201A, CI-200S/SC, CI-201S/SC: 1.20, 1.21, 1.22 | - | - |
| CI-500 series firmware | - | Для CI-501, CI-502, CI-503, CI-505, CI-507: 1.33, 1.34, 1.35 | - | - |
| CI-1580A firmware | - | 3.10, 3.11, 3.12 | - | - |
| CI-1560 firmware | - | 1.00, 1.01, 1.02 | - | - |
| CI-2001AS firmware | - | 1.00, 1.01, 1.02 | - | - |
| CI-2001AC firmware | - | 1.00, 1.01, 1.02 | - | - |
| BI series firmware | - | Для BI-100R, BI-100RB 1.01, 1.02, 1.03 | - | - |
| NT series firmware | - | Для NT-200A, NT-200S, NT-201A, NT-201S 203, 204, 205 | - | - |
| NT-600A firmware | - | 1.00, 1.01, 1.02 | - | - |
| PDI firmware | - | 2.18, 2.19, 2.20 | - | - |
• Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
Таблица 2 - Основные характеристики приборов весоизмерительных типа CI
| Модель | CI- CI- 5010A 5200A | CI- 6000A | CI- 2001A | CI- 2001В | CI-2400В S | CI- 8000V |
| Класс точности по ГОСТ Р 53228-2008 | III | |||||
| Максимальное число поверочных делений весов (nind) | 5000 | |||||
| Напряжение питания весоизмерительного датчика (Uexc), В | 10 | 5 | 10 | |||
| Минимальное входное напряжение (Umin), мВ | 10 | 3 | 10 | 2,5 | ||
| Диапазон входного сигнала (Umin) • • • (Umax), мВ | 2 3 0 | 2 3 3 | 10 ... 16 | 2,5 ... 32 | ||
| Минимальное входное напряжение, приходящееся на поверочное деление (AUmin), мкВ | 2 | 0,6 | 2 | 0,5 | ||
| Минимальное и максимальное полные сопротивления весоизмерительного датчика (^Lmin • -^LmaxX Ом | 43 ... 1000 | 58 ... 1000 | 43 ... 1000 | |||
| Диапазон температур, °С | от -10 до +40 | |||||
| Доля предела допускаемой погрешности прибора от предела допускаемой погрешности весов в сборе (pind) | 0,5 | |||||
| Кабельное соединение с весоизмерительным датчиком | 4 провода | 6 проводов | 4 провода | |||
| Максимальное значение отношения длины кабеля к поперечному сечению провода, ((L/A) maxX М/мм | 3 | 100 | 3 | |||
| Число разрядов индикации результата взвешивания | 7 | 6 | 5 | 5 | 6 | |
| Высота цифр, мм | 13 | 14 | 25 | 25 | 13 | |
| Масса, кг | 2,4 | 2,5 | 0,5 | 1,6 | 3,2 | |
| Напряжение питания прибора, В | 110/220 , 50 Гц | 12 адапт. | 110/220 , 50 Гц | |||
| Мощность, В-А | 10 | 10 | 2 | 2 | 20 | |
| Г абаритные размеры, мм | 192 х 199 х 96 | 208 х 240 х 98 | 186х58х85 | 200х 53х 130 | 142х 180х 222 | |
Таблица 3
| Модель | CI-200A | CI-201A | CI-200S /SC | CI-201S | CI-501, 502, 505, 507 | CI-1580A |
| Класс точности по ГОСТ Р 53228-2008 | III | |||||
| Максимальное число поверочных делений весов (nind) | 10000 | |||||
| Напряжение питания весоизмерительного датчика (Uexc), В | 5 | 10 | ||
| Минимальное входное напряжение (Umin), мВ | 5 | |||
| Диапазон входного сигнала (Umin) — (UmaxX мВ | 5 — 16 | 2 3 5 | ||
| Минимальное входное напряжение, приходящееся на поверочное деление (AUmin), мкВ | 0,5 | |||
| Минимальное и максимальное полные сопротивления весоизмерительного датчика (^Lmin — ■^LmaxX Ом | 43 — 1000 | |||
| Диапазон температур, °С | -10.. +40 | |||
| Доля предела допускаемой погрешности прибора от предела допускаемой погрешности весов в сборе (pind) | 0,5 | |||
| Кабельное соединение с весоизмерительным датчиком | 6 проводов | |||
| Максимальное значение отношения длины кабеля к поперечному сечению провода, ((L/A) maxX м/мм | 22 | 200 | ||
| Число разрядов индикации результата взвешивания | 6 | |||
| Высота цифр, мм | 25 24 | 25 25 | 25 | 12,7 |
| Масса, кг | 0,5 | 1,5 | 1,8 | 0,45 |
| Питание прибора | От сети: 220 В, 50 Гц От встроенного аккумулятора: 6В | 220 В, 50 Гц | 12~24В | |
| Мощность, В-А | 0,5 | 10 | 12 | |
| Г абаритные размеры, мм | 206x91x139 | 250x170x83 | 195x189x 98 | 100x 125x52 |
Таблица 5
| Модель | CI-1560 CI-2001AS | CI-2001AC |
| Класс точности по ГОСТ Р 53228-2008 | III | |
| Максимальное число поверочных делений весов (nind) | 10000 | |
| Напряжение питания весоизмерительного датчика (Uexc), В | 5 | |
| Минимальное входное напряжение (Umin), мВ | 10 | 6 |
| Диапазон входного сигнала (Umin) — (UmaxX мВ | 10 — 16 | 6 — 16 |
| Минимальное входное напряжение, приходящееся на поверочное деление (AUmin), мкВ | 2 | |
| Минимальное и максимальное полные сопротивления весоизмерительного датчика (^Lmin • • • -^Lmax), Ом | 58 ... 1000 | 87 ... 1000 | |
| Диапазон температур, °С | -10 ... +40 | ||
| Доля предела допускаемой погрешности прибора от предела допускаемой погрешности весов в сборе (pind) | 0,5 | ||
| Кабельное соединение с весоизмерительным датчиком | 4 провода | ||
| Максимальное значение отношения длины кабеля к поперечному сечению провода, ((L/A) max), м/мм | 3 | ||
| Число разрядов индикации результата взвешивания | 6 | 6 | 6 |
| Высота цифр, мм | 13 | 25 | 20 |
| Масса, кг | 0,75 | 2,0 | 2,2 |
| Напряжение питания прибора, В | 220, 50 Гц | 220, 50 Гц | От сети: 100.240, 50/60 Гц От аккумулятора: 6 |
| Мощность, В-А | 10 | 2 | 10 |
| Г абаритные размеры, мм | 110х130х66 | 240х165х70 | 246х180х140 |
Таблица 6 - Основные характеристики приборов весоизмерительных типа BI
| Модель | BI-100R | BI-100RB |
| Класс точности по ГОСТ Р 53228-2008 | III | |
| Максимальное число поверочных делений весов (nind) | 5000 | |
| Напряжение питания весоизмерительного датчика (Uexc), В | 5 | |
| Минимальное входное напряжение (Umin), мВ | 6 | |
| Диапазон входного сигнала (Umin) • (UmaxX мВ | 6 ... 16 | |
| Минимальное входное напряжение, приходящееся на поверочное деление (AUmin), мкВ | 2 | |
| Минимальное и максимальное полные сопротивления весоизмерительного датчика (^Lmin ... -^LmaxX Ом | 43 ... 1000 | |
| Диапазон температур, °С | -10 ... +40 | |
| Доля предела допускаемой погрешности прибора от предела допускаемой погрешности весов в сборе (pind) | 0,5 | |
| Кабельное соединение с весоизмерительным датчиком | 6 проводов | |
| Максимальное значение отношения длины кабеля к поперечному сечению провода, ((L/A) max), М/мм | 200 |
| Число разрядов индикации результата взвешивания | 5 |
| Высота цифр, мм | 23,5 |
| Масса, кг | 1,6 |
| Напряжение питания прибора, В | О 220 В 50 Г От сети: 220 В, 50 Гц От сети: 220 В, 50 Гц _ I От батарей: 7,2 ~ 9 В |
| Мощность, В-А | 0,15 |
| Г абаритные размеры, мм | 220х205х90 |
Таблица 7 - Основные характеристики приборов весоизмерительных типа NT
| Модель | NT-200A | NT-200S | NT-201A | NT-201S | NT-600A |
| Класс точности по ГОСТ Р 53228-2008 | III | ||||
| Максимальное число поверочных делений весов (nind) | 5000 | ||||
| Напряжение питания весоизмерительного датчика (Uexc), В | 5 | 9 | |||
| Минимальное входное напряжение (Umin), мВ | 10 | ||||
| Диапазон входного сигнала (Umin) • • • (UmaxX мВ | 10 ... 16 | 2 3 0 | |||
| Минимальное входное напряжение, приходящееся на поверочное деление (AUmin), мкВ | 2 | ||||
| Минимальное и максимальное полные сопротивления весоизмерительного датчика (^Lmin • ■^LmaxX Ом | 58 ... 1000 | 43 ... 1000 | |||
| Диапазон температур, °С | -10 ... +40 | ||||
| Доля предела допускаемой погрешности прибора от предела допускаемой погрешности весов в сборе (pind) | 0,5 | ||||
| Кабельное соединение с весоизмерительным датчиком | 6 проводов | ||||
| Максимальное значение отношения длины кабеля к поперечному сечению провода, ((L/A) maxX м/мм | 200 | ||||
| Число разрядов индикации результата взвешивания | 6 | 7 | |||
| Высота цифр, мм | 25 | 24 | 13 | ||
| Масса, кг | 0,5 | 1,6 | 0,5 | 1,6 | 12,3 |
| Напряжение питания прибора, В | 11 | 0/220 В, 50 Гц | |||
| Мощность, В-А | 10 | 0,5 | 150 | ||
| Г абаритные размеры, мм | 200 х 53 х 97 | 200 х 53 х 130 | 200 х 53 х 97 | 200 х 53 х 130 | 517х430х 190 |
| Модель | PDI |
| Класс точности по ГОСТ Р 53228-2008 | III |
| Максимальное число поверочных делений весов (nind) | 3000 |
| Напряжение питания весоизмерительного датчика (Uexc), В | 5 |
| Минимальное входное напряжение (Umin), мВ | 3,6 |
| Диапазон входного сигнала (Umin) — (UmaxX мВ | 0 ,6 3 |
| Минимальное входное напряжение, приходящееся на поверочное деление (AUmin), мкВ | 1,2 |
| Минимальное и максимальное полные сопротивления весоизмерительного датчика (^Lmin — -^LmaxX Ом | 87,5 — 1000 |
| Диапазон температур, °С | -10 — +40 |
| Доля предела допускаемой погрешности прибора от предела допускаемой погрешности весов в сборе (pind) | 0,5 |
| Кабельное соединение с весоизмерительным датчиком | 4 провода |
| Максимальное значение отношения длины кабеля к поперечному сечению провода, ((L/A) maxX м/мм | 3 |
| Число разрядов индикации результата взвешивания | 6 |
| Высота цифр, мм | 30 |
| Масса, кг | 0,6 |
| Напряжение питания прибора, В | 110/220 В, 50 Гц |
| Мощность, В-А | 0,15 |
| Г абаритные размеры, мм | 355 х 611 х 65 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и устройство весоизмерительное.
1. Прибор обработки аналоговых данных
1 шт. 1 экз. 1 экз.
2. Эксплуатационная документация..........
3. Методика поверки...................................
Осуществляется в соответствии с документом МП 50968-12 «Приборы весоизмерительные CI, BI, NT, PDI. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» и входящим в комплект эксплуатационной документации.
Основные средства поверки:
- имитатор сигналов тензорезисторных весоизмерительных датчиков 0-10 мВ с пределами допускаемой погрешности не более ±1 мкВ;
- измеритель напряжения постоянного тока с пределами измерений 0-10 В , пределами допускаемой погрешности ±1 мкВ.
Измерение массы проводится согласно разделу 6 «Приборы весоизмерительные CI, BI, NT и PDI. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к приборам весоизмерительным CI, BI, NT и PDI
1. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
3. Техническая документация фирмы изготовителя.
- осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров;
- выполнение государственных учетных операций.
| Зарегистрировано поверок | 770 |
| Поверителей | 57 |
| Актуальность данных | 17.09.2024 |
