| Номер в госреестре | 50970-12 |
| Наименование СИ | Вольтметры универсальные |
| Обозначение типа СИ | В7-38М |
| Изготовитель | ЗАО "ПрофКИП", г.Мытищи |
| Год регистрации | 2012 |
| Срок свидетельства | 24.08.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Вольтметры универсальные В7-38М предназначены для измерения постоянных напряжений и силы тока, среднеквадратичных значений переменных напряжений и силы тока, электрического сопротивления, частоты переменного напряжения, электрической ёмкости, целостности цепи и коэффициента усиления транзисторов по току.
Вольтметры универсальные В7-38М применяются при ремонте, настройке и разработке электро и радиотехнических устройств и систем, для исследовательских лабораторий, учебных классов, оснащения мастерских по обслуживанию и ремонту аппаратуры широкого применения.

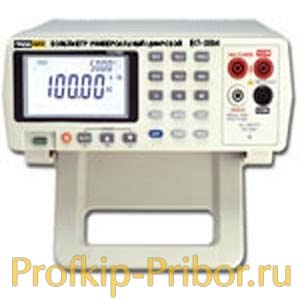

Вольтметры универсальные В7-38М (далее - вольтметры) представляют собой портативные многофункциональные измерительные приборы, конструктивно выполненные в специальном пластмассовом защитном корпусе.
На лицевой панели вольтметров расположены функциональные кнопки, входные гнезда, предназначенные для присоединения измерительных проводов и подключения их к измеряемой сети, жидкокристаллический цифровой дисплей. Включение и выключение вольтметров осуществляется выключателем сети, выбор режимов измерения и специальных функций при измерениях осуществляется при помощи функциональных кнопок. На задней панели вольтметров расположены предохранитель, разъём питания, интерфейс RS232.
Управление работой вольтметра осуществляется однокристальным микроконтроллером. Микроконтроллер считывает данные из АТ ЦП, измеряет частоту сигналов, управляет всеми измерительными процессами и алгоритмами, считывает данные клавиатуры, выводит показания на индикатор, генерирует звуки и организует обмен через интерфейс RS232. Он выполняет все вычислительные операции (обработка данных, цифровая фильтрация, формирование констант при калибровке, цифровая калибровка и линеаризация) и анализ состояния прибора. Непосредственно к портам микроконтроллера подключен индикатор, клавиатура и звонок. Микроконтроллер производит установку режимов измерения и пределов (состояния измерительной схемы), формируя сигналы управления реле и электронными ключами.
Основные метрологические и технические характеристики вольтметров универсальных В7-38М представлены в таблицах 1 - 8.
Точность измерений соответствует заявленной в описании в течение года при рабочих температурах 18 - 28 °С и влажности 0 - 75 %.
Таблица 1 - Основные метрологические характеристики при измерении напряжения постоянного тока.
Предел допускаемой основной погрешности
± (0,03 % • иуст + 3 е.м.р.) В
| Диапазон | Разрешающая способность |
| 300 мВ | 10 мкВ |
| 3 В | 100 мкВ |
| 30 В | 1 мВ |
| 300 В | 10 мВ |
| 1000 В | 0,1 В |
Примечания: иуст - установленное значение выходного напряжения;
е.м.р. - единица младшего разряда.
Таблица 2 - Основные метрологические характеристики при измерении напряжения переменного тока.
| Диапазон | Разрешающая способность | Частота | Предел допускаемой основной погрешности |
| 300 мВ | 10 мкВ | ||
| 3 В | 100 мкВ | 20 Гц...50 кГц | |
| 30 В | 1 мВ | ± (0,05 % • иуст + 3 е.м.р.) В | |
| 300 В | 10 мВ | ||
| 750 В | 0,1 В | 50 Гц.. .10 кГц |
Примечания:
| Диапазон | Разрешающая способность | Предел допускаемой основной погрешности | Примечание |
| 300 мА | 10 мкА | ± (0,1 % • 1уст + 3 е.м.р.) А | Предохранитель F 750 мА / 250В F 13А / 250 В |
| 10 А | 1 мА |
Примечания: 1уст - установленное значение силы постоянного тока;
е.м.р. - единица младшего разряда.
Таблица 4 - Основные метрологические характеристики при измерении силы переменного тока в диапазоне частот от 50 Гц до 5 кГц.
| Диапазон | Разрешающая способность | Предел допускаемой основной погрешности | Примечание |
| 300 мА | 10 мкА | ± (0,5 % • 1уст + 30 е.м.р.) А | Предохранитель F 750 мА / 250 В F 13 А / 250 В |
| 10 А | 1 мА |
Примечания: 1уст - установленное значение силы постоянного тока;
е.м.р. - единица младшего разряда.
Таблица 5 - Основные метрологические характеристики при измерении сопротивления электрическому току.
| Диапазон | Разрешающая способность | Предел допускаемой основной погрешности | Примечание |
| 300 Ом | 0,01 Ом | ||
| 3 кОм | 0,1 Ом | ||
| 30 кОм | 1 Ом | ± (0,5 % • Яуст + 3 е.м.р.) Ом | защита от |
| 300 кОм | 10 Ом | перегрузки 250 B RMS | |
| 3 МОм | 100 Ом | ||
| 30 МОм | 1 кОм |
| Функция | Диапазон | Предел допускаемой основной погрешности | Разрешающая способность | Примечание |
| Измерение частоты | 300,00 Гц | ± (0,05 % • Буст + 2 е.м.р.) Гц | 0,01 Гц | защита от перегрузки 250 B RMS |
| 3,0000 кГц | 0,1 Гц | |||
| 30,000 кГц | 1 Гц | |||
| 300,00 кГц | 10 Гц |
Примечания: Еуст - установленное значение измеряемой частоты;
е.м.р. - единица младшего разряда.
Таблица 7 - Основные метрологические характеристики при измерении ёмкости.
| Диапазон | Разрешающая способность | Предел допускаемой основной погрешности | Примечание |
| 20 нФ | 10 пФ | ± (0,05 % • Ьуст + 2 е.м.р.) мкФ | |
| 2 мкФ | 1 нФ | ||
| 200 мкФ | 100 нФ |
Примечания: Ьуст - установленное значение измеряемой ёмкости;
е.м.р. - единица младшего разряда.
В7-38М.
Таблица 8 - Основные технические характеристики вольтметров универсальных
| Номинальные параметры сети питания, В | 220 - 230 В ± 10 % / 50 Гц |
| Габаритные размеры (длина х ширина х высота), мм | 260 х 82 х 220 |
| Масса, кг, не более | 1 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, мм рт. ст. | от 18 до 28 от 40 до 80 от 720 до 780 |
Знак утверждения типа наносят на лицевую панель вольтметров методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Таблица 9 - Комплект поставки вольтметров универсальных В7-38М.
| Наименование | Количество |
| Вольтметр универсальный В7-38М | 1 |
| Щуп измерительный | 2 |
| Элемент питания 9 В типа ANSI/NEDA 1604A (IEC 6LR61) | 1 |
| Комплект RS232 | 1 |
| Сертификат заводской калибровки | 1 |
| Руководство по эксплуатации и паспорт | 1 |
| Методика поверки МП-308/447-2011 | 1 |
Поверка вольтметров универсальных В7-38М осуществляется по документу МП-308/447-2011 «Вольтметры универсальные В7-38М. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 29 августа 2011 г.
Перечень основных средств, применяемых при поверке:
- калибратор универсальный FLUKE 5520A: диапазон воспроизведения напряжения постоянного тока: 0 - 1000 В; пределы допускаемой абсолютной погрешности (AU): ± (0,000011 - 0,000018) • U; диапазон воспроизведения напряжения переменного тока: 1 мВ -1020 В (10 Гц - 500 кГц); пределы допускаемой абсолютной погрешности (AU): ± (0,00015 -0,002) • U; диапазон воспроизведения силы постоянного тока: 0 - 20,5 А; пределы допускаемой абсолютной погрешности (AI): ± (0,0001 - 0,0005) • I; диапазон воспроизведения силы переменного тока: 29 мкА - 20,5 А (10 Гц - 30 кГц); пределы допускаемой абсолютной погрешности (AI): ± (0,0004 - 0,003) • I; диапазон воспроизведения частоты переменного тока:
0,01 Гц - 2 МГц; пределы допускаемой абсолютной погрешности (Af): ± (2,5 • 10-6) • f; диапазон воспроизведения электрического сопротивления: 0,0001 Ом - 1100 МОм; пределы допускаемой абсолютной погрешности (AR): ± (0,000028 - 0,003) • R; диапазон воспроизведения электрической емкости: 0,19 нФ - 110 мФ; пределы допускаемой абсолютной погрешности (AL): ± (0,0025 - 0,011) • L.
Методы измерений с помощью вольтметров универсальных В7-38М указаны в документе «Вольтметры универсальные В7-38М. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к вольтметрам универсальным В7-38М
1. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
2. ГОСТ 8.028-86 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
3. ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
4. МИ 1940-88 ГСИ Государственная поверочная схема для средств измерений силы
8 8 переменного электрического тока от 1е" до 25 А в диапазоне частот 20 - 1.7e Гц.
5. «Вольтметры универсальные В7-38М. Технические условия» ТУ 4237-157-66145830-2012.
6. Техническая документация ЗАО «ПрофКИП».
Применяются вне сферы государственного регулирования обеспечения единства измерений.
