| Номер в госреестре | 50976-12 |
| Наименование СИ | Гриндометр по Хегману |
| Обозначение типа СИ | 232 |
| Изготовитель | "Erichsen GmbH & Co. KG", Германия |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Гриндометр по Хегману модели 232 (далее - гриндометр) предназначен для измерений размера частиц лакокрасочных материалов при определении степени перетира.
Принцип работы гриндометра основан на распределении лакокрасочного материала в пазе, соответствующем размерам частиц материала.
Конструктивно гриндометр состоит из измерительной плиты с двумя клинообразными пазами, параллельными ее продольной оси, и скребка.
Измерительная плита изготовляется из закаленной стали. Глубина каждого паза равномерно увеличивается от нуля до максимального значения диапазона измерений гриндометра и соответствует шкале гриндометра. На измерительной плите вдоль паза нанесена шкала с оцифрованными в микрометрах делениями, соответствующими глубине паза.
Скребок гриндометра изготовлен из цельной стальной пластины и имеет два одинаковых двухсторонних полированных прямых лезвия с закругленной кромкой. Длина кромки лезвия не менее ширины измерительной плиты гриндометра.

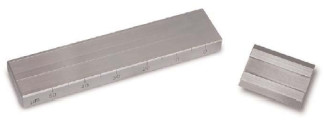

Рисунок 1 - Общий вид гриндометра
Основные метрологические и технические характеристики гриндометра представлены в таблице 1.
Таблица 1
| Наименование параметра и единицы измерений | Значение параметра |
| Диапазон измерений (глубина паза), мкм | 0-50 |
| Цена деления, мкм | 5 |
| Пределы допускаемой абсолютной погрешности, мкм | ±2,5 |
| Длина оцифрованной части паза, мм | 125 |
| Диапазон углов между лезвиями скребка | от 10° до 60° |
| Габаритные размеры измерительной плиты (длина, ширина, высота), мм, не более | 165x38x13 |
| Габаритные размеры скребка (длина, ширина, высота), мм, не более | 50x36x6 |
| Масса, кг, не более | 0,8 |
| Средний срок службы, лет | 5 |
| Наработка на отказ, ч | 5000 |
Условия эксплуатации:
О/'ч
от 15 до 25; от 45 до 80; от 84,0 до 106,7.
- диапазон температуры окружающего воздуха, С
- диапазон относительной влажности окружающего воздуха, %
- диапазон атмосферного давления, кПа
Знак утверждения типа наносится резиновым клише на титульный лист руководства по эксплуатации и на чехол гриндометра в виде наклейки.
Комплектность гриндометра представлена в таблице 2.
Таблица 2
| . pi G №п | Наименование | Количество, шт. |
| 1 | Измерительная плита | 1 |
| 2 | Скребок | 1 |
| 3 | Упаковочный чехол | 1 |
| 4 | Руководство по эксплуатации | 1 |
| 5 | Методика поверки | 1 |
осуществляется по документу «Гриндометр по Хегману модели 232. Методика поверки. МП 2512-0005-2012», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 5 апреля 2012 г.
Основным средством поверки является измерительная головка рычажно-зубчатая с ценой деления 1 мкм, ГОСТ 18833-73.
Методика измерений приведена в документе «Гриндометр по Хегману модели 232. Руководство по эксплуатации», 2011 год.
Нормативные и технические документы, устанавливающие требования к гриндометру по Хегману модели 232
Техническая документация фирмы «ERICHSEN GmbH & Co. KG» (Германия).
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 18.09.2024 |
