| Номер в госреестре | 50979-12 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | RA |
| Изготовитель | "REVALCO s.r.l.", Италия |
| Год регистрации | 2012 |
| Срок свидетельства | 24.08.2017 |
| МПИ (интервал между поверками) | 6 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока серии RA Назначение средства измерений
Трансформаторы тока серии RA предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока серии RA (далее - трансформаторы тока) в зависимости от конструкции являются кабельными и представляют собой кольцевой магнитопровод с первичной и/или вторичной обмотками, заключенный в смоляной изолирующий корпус.
Трансформаторы тока серии RA имеют встроенную первичную обмотку и могут иметь до 2 (двух) первичных обмоток и до 3 (трех) вторичных обмоток для измерения и защиты. Вторичные выводы помещены в контактную коробку с контактами, которые позволяют осуществлять соединение с внешней цепью измерения. Эта контактная коробка имеет пломбируемую изолирующую крышку.
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.
Трансформаторы тока серии RA изготавливаются в модификациях: RAA111; RAA121; RAA131; RAA141; RAB111; RAB121; RAB131; RAB161; RAC121; RABM11; RABM22; RABM11-A; RABM22-A; RABM11-B; RABM22-B; RADD11-N; RAAD11-AN; RABD11; RABD11-A; RABD11-N; RABD11-AN, различающихся конструктивным исполнением, диапазоном первичного тока, классом точности, электрической мощностью, развиваемой на выходе, габаритными размерами и массой.

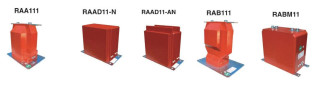

Общий вид трансформаторов тока серии RA представлен на рис. 1.
Основные метрологические и технические характеристики трансформаторов тока серии RA представлены в таблице 1 - таблице 4.
Таблица 1 - Основные метрологические и технические характеристики трансформаторов тока
| серии RA (модификации: RAA111 | 1; RAA121; RAA131; RAA141; RAB11 | 1; RAB121) | ||||
| Модификация | RAA111 | RAA121 | RAA131 | RAA141 | RAB111 | RAB121 |
| Класс точности обмоток для измерения | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 |
| Класс точности обмоток для защиты | 5 P; 10P | 5 P; 10P | 5 P; 10P | 5 P; 10P | 5 P; 10P | 5 P; 10P |
| Номинальный первичный ток 11ном., А | от 5 до 600 | от 5 до 600 | от 5 до 1200 | от 5 до 2500 | от 5 до 600 | от 5 до 600 |
| Номинальный вторичный ток 12ном., А | 1; 5 | 1; 5 | 1; 5 | 1; 5 | 1; 5 | 1; 5 |
| Номинальные вторичные нагрузки §ном.5 В^А | от 1 до 50 | от 1 до 50 | от 1 до 50 | от 1 до 50 | от 1 до 50 | от 1 до 50 |
| Номинальный коэффициент безопасности приборов Кбном | от 5 до 10 | от 5 до 10 | от 5 до 10 | от 5 до 10 | от 5 до 10 | от 5 до 10 |
| Номинальная предельная кратность Кном | 30 | 30 | 30 | 30 | 30 | 30 |
| Номинальное напряжение ином., кВ | от 3 до 12 | от 3 до 12 | от 3 до 12 | от 3 до 12 | от 3 до 24 | от 3 до 24 |
| Наибольшее рабочее напряжение, кВ | 12 | 12 | 12 | 12 | 24 | 24 |
| Номинальная частота ^ом., Гц | 50; 60 | 50; 60 | 50; 60 | 50; 60 | 50; 60 | 50; 60 |
| Длина, мм | 240 | 240 | 240 | 240 | 300 | 300 |
| Ширина, мм | 250 | 250 | 300 | 300 | 300 | 300 |
| Высота, мм | 180 | 180 | 190 | 190 | 200 | 200 |
| Масса, не более, кг | 14 | 16 | 23 | 25 | 16 | 18 |
| Диапазон рабочих температур, °С | от минус 30 до 50 | от минус 30 до 50 | от минус 30 до 50 | от минус 30 до 50 | от минус 30 до 50 | от минус 30 до 50 |
| Максимальная относительная влажность, % | 80 | 80 | 80 | 80 | 80 | 80 |
| Средняя наработка до отказа, ч | 100000 | 100000 | 100000 | 100000 | 100000 | 100000 |
Всего листов 6
Таблица 2 - Основные метрологические и технические характеристики трансформаторов тока серии RA (модификации: RAB131; RAB161; RAC121; RABM11; RABM22; RABM11-A)
| Модификация | RAB131 | RAB161 | RAC121 | RABM11 | RABM22 | RABM11-A |
| Класс точности | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 |
| Класс защиты | 5 P; 10P | 5 P; 10P | 5 P; 10P | 5 P; 10P | 5 P; 10P | 5 P; 10P |
| Номинальный первичный ток 11ном., А | от 5 до 1000 | от 5 до 2500 | от 5 до 2500 | от 5 до 1250 | от 5 до 1250 | от 5 до 1250 |
| Номинальный вторичный ток 12ном., А | 1; 5 | 1; 5 | 1; 5 | 1; 5 | 1; 5 | 1; 5 |
| Номинальные вторичные нагрузки §ном., В^А | от 1 до 50 | от 1 до 50 | от 1 до 50 | от 1 до 50 | от 1 до 50 | от 1 до 50 |
| Номинальный коэффициент безопасности | от 5 до 10 | от 5 до 10 | от 5 до 10 | от 5 до 10 | от 5 до 10 | от 5 до 10 |
| Номинальная предельная кратность Кном | 30 | 30 | 30 | 30 | 30 | 30 |
| Номинальное напряжение ином., кВ | от 3 до 24 | от 3 до 24 | от 3 до 36 | от 3 до 24 | от 3 до 24 | от 3 до 24 |
| Наибольшее рабочее напряжение, кВ | 24 | 24 | 36 | 24 | 24 | 24 |
| Номинальная частота ?ном., Гц | 50; 60 | 50; 60 | 50; 60 | 50; 60 | 50; 60 | 50; 60 |
| Длина, мм | 300 | 300 | 370 | 235 | 235 | 235 |
| Ширина, мм | 300 | 300 | 330 | 320 | 320 | 254 |
| Высота, мм | 200 | 200 | 250 | 148 | 198 | 148 |
| Масса, не более, кг | 25 | 28 | 30 | 18 | 25 | 18 |
| Диапазон рабочих температур, °С | от минус 30 до 50 | от минус 30 до 50 | от минус 30 до 50 | от минус 30 до 50 | от минус 30 до 50 | от минус 30 до 50 |
| Максимальная относительная влажность, % | 80 | 80 | 80 | 80 | 80 | 80 |
| Средняя наработка до отказа, ч | 100000 | 100000 | 100000 | 100000 | 100000 | 100000 |
Всего листов 6
Таблица 3 - Основные метрологические и технические характеристики трансформаторов тока серии RA (модификации: RABM22-A; RABM11-B; RABM22-B; RADD11-N; RAAD11-AN)
| Модификация | RABM22-A; | RABM11-B | RABM22-B | RADD11-N | RAAD11-AN |
| Класс точности | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 |
| Класс защиты | 5 P; 10P | 5 P; 10P | 5 P; 10P | 5 P; 10P | 5 P; 10P |
| Номинальный первичный ток 11ном., А | от 5 до 1250 | от 5 до 1250 | от 5 до 1250 | от 5 до 2500 | от 5 до 2500 |
| Номинальный вторичный ток 12ном., А | 1; 5 | 1; 5 | 1; 5 | 1; 5 | 1; 5 |
| Номинальные вторичные нагрузки §ном., В^А | от 1 до 50 | от 1 до 50 | от 1 до 50 | от 1 до 50 | от 1 до 50 |
| Номинальный коэффициент безопасности | от 5 до 10 | от 5 до 10 | от 5 до 10 | от 5 до 10 | от 5 до 10 |
| Номинальная предельная кратность Кном | 30 | 30 | 30 | 30 | 30 |
| Номинальное напряжение ином., кВ | от 3 до 24 | от 3 до 24 | от 3 до 24 | от 3 до 12 | от 3 до 12 |
| Наибольшее рабочее напряжение, кВ | 24 | 24 | 24 | 12 | 12 |
| Номинальная частота ^ом.? Гц | 50; 60 | 50; 60 | 50; 60 | 50; 60 | 50; 60 |
| Длина, мм | 235 | 247 | 247 | 220 | 245 |
| Ширина, мм | 254 | 254 | 254 | 300 | 300 |
| Высота, мм | 198 | 148 | 198 | 148 | 148 |
| Масса, не более, кг | 25 | 18 | 25 | 18 | 18 |
| Диапазон рабочих температур, °С | от минус 30 до 50 | от минус 30 до 50 | от минус 30 до 50 | от минус 30 до 50 | от минус 30 до 50 |
| Максимальная относительная влажность, % | 80 | 80 | 80 | 80 | 80 |
| Средняя наработка до отказа, ч | 100000 | 100000 | 100000 | 100000 | 100000 |
| Таблица 4 - Основные метрологические серии RA (модификации: RABD11; RAB | и технические ха D11-A; RABD11-N | рактеристики трансформаторов тока ;RABD11-AN ) | ||
| Модификация | RABD11 | RABD11-A | RABD11-N | RABD11-AN |
| Класс точности | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 | 0,2S; 0,2; 0,5S; 0,5 |
| Класс защиты | 5 P; 10P | 5 P; 10P | 5 P; 10P | 5 P; 10P |
| Номинальный первичный ток 11ном., А | от 5 до 2500 | от 5 до 2500 | от 5 до 2500 | от 5 до 2500 |
| Номинальный вторичный ток 12ном., А | 1; 5 | 1; 5 | 1; 5 | 1; 5 |
| Номинальные вторичные нагрузки ^ом^ В^А | от 1 до 50 | от 1 до 50 | от 1 до 50 | от 1 до 50 |
| Модификация | RABD11 | RABD11-A | RABD11-N | RABD11-AN |
| Номинальный коэффициент безопасности | от 5 до 10 | от 5 до 10 | от 5 до 10 | от 5 до 10 |
| Номинальная предельная кратность Кном | 30 | 30 | 30 | 30 |
| Номинальное напряжение ином., кВ | от 3 до 24 | от 3 до 24 | от 3 до 24 | от 3 до 24 |
| Наибольшее рабочее напряжение, кВ | 24 | 24 | 24 | 24 |
| Номинальная частота 1^ном., Гц | 50; 60 | 50; 60 | 50; 60 | 50; 60 |
| Длина, мм | 280 | 305 | 280 | 305 |
| Ширина, мм | 365 | 365 | 310 | 310 |
| Высота, мм | 178 | 178 | 178 | 178 |
| Масса, не более, кг | 18 | 25 | 25 | 25 |
| Диапазон рабочих температур, °С | от минус 30 до 50 | от минус 30 до 50 | от минус 30 до 50 | от минус 30 до 50 |
| Максимальная относительная влажность, % | 80 | 80 | 80 | 80 |
| Средняя наработка до отказа, ч | 100000 | 100000 | 100000 | 100000 |
Знак утверждения типа наносят на титульный лист паспорта и руководства по эксплуатации типографским способом и на табличку технических данных трансформатора методом трафаретной печати.
В комплект поставки входят:
- трансформатор тока серии RA
1 шт. 1 экз. 1 экз.
- паспорт
- руководство по эксплуатации (на партию в один адрес)
трансформаторов тока серии RA осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Методы измерений с помощью трансформаторов тока серии RA указаны в документе «Трансформаторы тока серии RA. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к трансформаторам тока серии RA
ГОСТ 7746-2001 «ГСИ. Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Техническая документация фирмы-изготовителя
- осуществление торговли и товарообменных операций.
