Частотомеры ERF, ERFL, 50980-12

Частотомеры ERF, ERFL предназначены для измерения частоты переменного тока.

Документы

Карточка СИ

Номер в госреестре	50980-12
Наименование СИ	Частотомеры
Обозначение типа СИ	ERF, ERFL
Изготовитель	"REVALCO s.r.l.", Италия
Год регистрации	2012
Срок свидетельства	24.08.2017
МПИ (интервал между поверками)	3 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Частотомеры ERF, ERFL предназначены для измерения частоты переменного тока. Описание средства измерений

Частотомеры ERF, ERFL относятся к приборам электромагнитной системы, в которых металлический сердечник вращается в магнитном поле неподвижной катушки, по которой протекает ток.

Подвижная часть обеих групп приборов жестко соединена с указательной стрелкой, двигающейся вдоль градуированной шкалы с углом поворота 90° или 240°.

Особенностью приборов является конструкция успокоительного устройства, выполненного в виде резервуара с вязкой силиконовой жидкостью, через которую проходит нижняя часть оси стрелки. Возникающее торможение обеспечивает стрелке линейное и плавное движение.

Корпус приборов квадратной формы, выполнен из термостойкой пластмассы.

Частотомеры ERF, ERFL (далее - приборы) изготавливаются в следующих модификациях: ERF48, ERF72, ERF96, ERFL48, ERFL72, eRfL96. Данные модификации отличаются друг от друга пределами измерения, габаритными размерами, массой (см. таблицы 1, 2).

Приборы модификаций ERFL48, ERFL72, ERFL96 имеют угол поворота шкалы 240°.

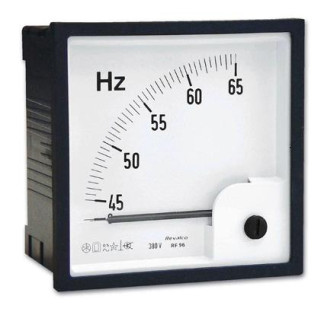

Общий вид приборов представлен на рис. 1.

Таблица 1 - Основные метрологические характеристики частотомеров ERF, ERFL

Параметр	Значение параметра
Диапазон измерений частоты напряжения переменного тока, Гц	от 45 до 65
Номинальные значения входного напряжения переменного тока (Цн), В	100; 230; 400
Диапазон входного напряжения переменного тока, В	от 0,8-Цн до 1,2- Цн
Класс точности	0,5
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменение температуры окружающей среды, %/1 °С	0,12
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением отклонения прибора от нормального положения в любом направлении на ± 5°, %.	0,25

Таблица 2 - Технические характеристики частотомеров ERF, E		RFL
Параметр	Модификация	Значение параметра
Г абаритные размеры (длина х высота х ширина), не более, мм	ERF48; ERFL48	48 x 48 x 53
	ERF72; ERFL72	72 x 72 x 53
	ERF96; ERFL96	96 x 96 x 53
Масса, не более, кг	ERF48; ERFL48	0,2
	ERF72; ERFL72	0,22
	ERF96; ERFL96	0,3
Температура окружающего воздуха при нормальных условиях, °С	ERF48, ERF72, ERF96, ERFL48, ERFL72, ERFL96	23 ± 1
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %	ERF48, ERF72, ERF96, ERFL48, ERFL72, ERFL96	от минус 10 до 55 85 при 35 °С
Условия хранения: - температура окружающего воздуха, °С - относительная влажность, %	ERF48, ERF72, ERF96, ERFL48, ERFL72, ERFL96	от минус 40 до 70 85 при 35 °С

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель корпуса частотомеров ERF, ERFL в виде наклейки со стойким к истиранию покрытием.

Комплектность

Таблица 3 - Комплект поставки частотомеров E	RF, ERFL
Наименование	Количество
1	2
Частотомеры ERF, ERFL (модификация по заказу)	1 шт.
Руководство по эксплуатации.	1 шт.

Поверка

осуществляется по ГОСТ 8.422-81 «ГСИ. Частотомеры. Методы и средства поверки».

Сведения о методах измерений

Методы измерений с помощью частотомеров ERF, ERFL указаны в документе «Частотомеры ERF, ERFL. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к частотомерам ERF, ERFL

1. ГОСТ 8.422-81 «ГСИ. Частотомеры. Методы и средства поверки».

2. ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».

3. ГОСТ 8.129-99 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

4. Техническая документация фирмы изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
