| Номер в госреестре | 50983-12 |
| Наименование СИ | Станции базовые спутниковые навигационные |
| Обозначение типа СИ | СБС-363-01 ТСЮИ.461531.051 |
| Изготовитель | АО "Российский институт радионавигации и времени" (РИРВ), г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 24.08.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Станции базовые спутниковые навигационные «СБС-363-01» ТСЮИ.461531.051 (далее - СБС) предназначены для измерений навигационных параметров для определений приращений координат методом относительного позиционирования по ГОСТ Р 53606-2009.
Конструктивно СБС состоит из: приемника ГНСС ТСЮИ.468157.179, шкафа СБС-363 ТСЮИ.469134.001 (в составе: щит с монтажной панелью YKM41-02-31, комплект монтажных частей ТСЮИ.461921.095), преобразователя интерфейсов NPort 5150, преобразователя интерфейсов SER - 485 Lite, источника бесперебойного питания Black Star 800 Powerman, нетбука Acer Aspire TimelineX 1830TZ-U542G25iss и комплекта монтажных частей ТСЮИ.461921.092.
Принцип действия СБС заключается в непрерывном приеме и обработке сигналов со спутников космических навигационных систем ГЛОНАСС/GPS. Связь с внешними устройствами осуществляется через интерфейс Ethernet и RS-232.

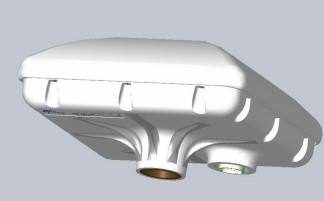

Внешний вид СБС приведен на рисунке 1.
а - место нанесения наклейки со знаком утверждения типа б - место пломбировки Рисунок 1 - Внешний вид СБС
СБС поставляются с программным обеспечением (ПО) регистрации данных BSW, позволяющим контролировать измерительный процесс в полевых условиях, которое реализует сбор, хранение и представление измерительной информации.
Внешняя программа постобработки «BL-GEO for Windows», поставляемая в комплекте, предназначена для высокоточной обработки геодезических измерений, выполняемых с помощью СБС.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010. Идентификационные данные ПО приведены в таблице 1.
| Таблица 1 | ||||
| Наименование ПО | Иденти-фикацион-ное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Программное обеспечение регистрации данных BSW | BSW | 1.5 | 250BA260633C025BCD 9735BBC5E6EC26 | md5 |
| Программа BL-GEO для высокоточной постобработки измерений,получ енных с помощью СБС | BL-GEO for Windows | 2.6 | 29592A062A2EF056E1 A82A686B7F0589 | md5 |
| Наименование параметра | Значение |
| Количество каналов приема сигналов стандартной точности ГЛОНАСС, GPS (с произвольным распределением каналов между системами) | 36 |
| Частотные диапазоны навигационных сигналов: - ГЛОНАСС (стандартной точности) - GPS(C/A) | 1602,56 - 1615,50 МГц (F1) 1246,00 - 1256,50 МГц (F2) 1575,42 МГц (L1) 1227,60 МГц (L2) |
| Средняя квадратическая погрешность (СКП) определений относительных координат пунктов на расстоянии D в режиме постобработки, мм, не более - в плане - по высоте | 10+1'-10-6-D 10+1,5-10-6-D где D - измеренная длина базиса |
| Формат навигационных данных | Binary2006 |
| Среднее время наработки на отказ, ч, не менее | 10000 |
| Время автономной работы, мин, не менее | 120 |
| Потребляемая мощность, В'А, не более | 5 |
| Напряжение питания от сети переменного тока частотой (50± 1) Гц, В | от 198 до 242 |
| Диапазон рабочей температуры приемника ГНСС ТСЮИ.468157.179: - рабочая повышенная °С, не более - рабочая пониженная °С, не менее | 55 Минус 40 |
| Диапазон предельной температуры приемника СБС-363: - предельная повышенная °С, не более - предельная пониженная °С, не менее | 55 Минус 40 |
| Диапазон рабочей температуры преобразователя интерфейсов NPort 5150, преобразователя интерфейсов SER-485 Lite, источника бесперебойного питания Black Star 800 Powerman: - рабочая повышенная °С, не более - рабочая пониженная °С, не менее | 40 5 |
| Диапазон предельной температуры преобразователя интерфейсов NPort 5150, преобразователя интерфейсов SER-485 Lite, источника бесперебойного питания Black Star 800 Powerman: - предельная повышенная °С, не более - предельная пониженная °С, не менее | 55 минус 20 |
| Габаритные размеры (длина х ширина х высота), мм, не более: 1) Приемник ГНСС ТСЮИ.468157.179: 2) Шкаф СБС-363 3) Преобразователь интерфейсов NPort 5150 4) Преобразователь интерфейсов SER - 485 Lite 4) источник бесперебойного питания Black Star 800 Powerman 5) Нетбук Acer Aspire TimelineX 1830TZ-U542G25iss | 186 х 186 х 138 500 х 400 х 150 75,2 х 80 х 22 56 х 73 х 23 375 х 145 х 245 204 х 285 х 28 |
| Наименование параметра | Значение |
| Масса, кг, не более | |
| 1) Приемник ГНСС ТСЮИ.468157.179: | 1,0 |
| 2) Шкаф СБС-363 | 8,0 |
| 3) Преобразователь интерфейсов NPort 5150 | 0,58 |
| 4) Преобразователь интерфейсов SER - 485 Lite | 0,1 |
| 4) Источник бесперебойного питания Black Star 800 Powerman | 7,7 |
| 5) Нетбук Acer Aspire TimelineX 1830TZ-U542G25iss | 1,4 |
Знак утверждения типа наносится в верхнем левом углу титульного листа Руководства по эксплуатации методом компьютерной графики и на корпус шкафа СБС-363 и приемника ГНСС ТСЮИ.468157.179 в виде наклейки.
Комплект поставки приведен в таблице 3.
Таблица 3
| Станция базовая спутниковая навигационная «СБС-363-01» ТСЮИ.461531.051 в составе: | 1 шт. |
| 1) Приемник ГНСС ТСЮИ.468157.179 | 1 шт. |
| 2) Шкаф СБС-363 в составе: | по заказу |
| - щит с монтажной панелью YKM41 -02-31 | по заказу |
| - комплект монтажных частей ТСЮИ.461921.095 | по заказу |
| 3) Преобразователь интерфейсов NPort 5150 | по заказу |
| 4) Преобразователь интерфейсов SER - 485 Lite | по заказу |
| 5) Источник бесперебойного питания Black Star 800 Powerman | по заказу |
| 6) Нетбук Aсer Aspire TimelineX 1830TZ-U542G25iss | по заказу |
| 7) Комплект монтажных частей ТСЮИ.461921.092 | по заказу |
| 8) Программное обеспечение регистрации данных BSW ТСЮИ.01199-ХХ.01 | 1 шт. |
| 9) Программное обеспечение преобразования форматов BIN-DS Исполняемая программа ТСЮИ.01903-ХХ.01 | по заказу |
| 10) Комплект эксплуатационной документации согласно ведомости эксплуатационных документов ТСЮИ.461531.051 ВЭ | 1 шт. |
Осуществляется по МИ 2408-97 «ГСИ. Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».
Станция базовая спутниковая навигационная «СБС-363-01». Руководство по эксплуатации. ТСЮИ.461531.051 РЭ.
Нормативные и технические документы, устанавливающие требования к станциям базовым спутниковым навигационным «СБС-363-01»
1 МИ 2292-94 «ГСИ. Государственная поверочная схема для средств измерений разностей координат по сигналам космических навигационных систем»;
2 ГОСТ 53606-2009 «Глобальная навигационная спутниковая система. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения»;
3 Технические условия. ТСЮИ.461531.051 ТУ.
Осуществление геодезической и картографической деятельности.
