Твердомеры для измерения твердости по методу Роквелла ТРТС, 50993-12

Назначение

Твердомеры ТРТС для измерения твердости по методу Роквелла (далее - твердомеры), предназначены для измерения твердости металлов и сплавов по методу Роквелла, металлов и сплавов по методу Бринелля, а также пластмасс. Измерение твёрдости по методу Бринелля возможно на твердомерах моделей ТРТС-01, ТРТС-02 и ТРТС-10.

Описание

Принцип работы твердомеров для измерения твердости по методу Роквелла заключается в измерении остаточной глубины внедрения стандартного наконечника -алмазного конуса или стального шарика, в поверхность испытуемого изделия под действием суммы двух последовательно прилагаемых нагрузок - предварительной и основной, измеренной после выдержки под нагрузкой и снятия основной нагрузки.

Принцип работы твердомера для измерения твердости по методу Бринелля заключается во вдавливании индентора - стального шарика стандартного диаметра в образец под действием нагрузок предварительной и основной, приложенных перпендикулярно поверхности образца в течении определенного времени и измерении диаметра отпечатка при помощи микроскопа.

Конструктивно твердомеры состоят из рычажной системы нагружения, системы отсчета показаний и механизма подъема стола, смонтированных в едином корпусе.

Система нагружения твердомеров обеспечивает приложение и снятие заданной основной нагрузки в соответствии с ГОСТ 23677-79 через наконечник к испытуемому изделию.

Система отсчета твердомеров обеспечивает визуальный контроль за приложением предварительной нагрузки, а также отсчет результатов испытания.

Механизм подъема стола предназначен для установки испытуемого изделия, его подвода к наконечнику, приложения предварительной нагрузки, а также отвода испытуемого изделия в исходное положения после завершения процесса измерения.

Твердомеры ТРТС выпускаются в нескольких модификациях. Модификации твердомеров отличаются способом приложения нагрузки, а также способом представления информации. Кроме того, твердомеры могут иметь варианты исполнения для измерения твердости как наружных поверхностей, так и внутренних.

Обозначение твердомеров при их заказе:

-твердомер с ручным приложением нагрузки, с аналоговой отсчетной системой:

"Твердомер ТРТС-01. УХЛ4.2. ТУ 4271-014-99369822-12";

-твердомер с электромеханическим приложением нагрузки, с аналоговой отсчетной системой:

"Твердомер ТРТС-02. УХЛ4.2. ТУ 4271-014-99369822-12";

-твердомер с электромеханическим приложением нагрузки, с аналоговой отсчетной системой, с возможностью измерения внутренних поверхностей:

"Твердомер ТРТС-03. УХЛ4.2. ТУ 4271-014-99369822-12";

-твердомер с электромеханическим приложением нагрузки, с цифровой отсчетной системой:

"Твердомер ТРТС-10. УХЛ4.2. ТУ 4271-014-99369822-12";

-твердомер с электромеханическим приложением нагрузки, с цифровой отсчетной системой, с возможностью измерения внутренних поверхностей:

"Твердомер ТРТС-11. УХЛ4.2. ТУ 4271-014-99369822-12”.

Функционально твердомеры обеспечивают измерение твердости наружных и внутренних поверхностей деталей по методу Роквелла в соответствии с требованиями ГОСТ 24622-91 с представлением результатов измерений в единицах твердости. Представление результатов измерений на твердомерах моделей ТРТС-01, ТРТС-02 и ТРТС-03 осуществляется по шкале индикатора часового типа. На твердомерах моделей ТРТС-10 и ТРТС-11 на дисплее встроенного пульта управления. Кроме того, программное обеспечение твердомеров моделей ТРТС-10 и ТРТС-11 позволяет фиксировать и представлять на дисплее следующие параметры: -глубину внедрения индентора, в мм;

-твердость, HR или HB;

-группу твердости (больше, норма, меньше);

-отклонение от стандартной твердости в абсолютных единицах;

-среднее значение всех параметров в серии до 50 испытаний, а также расхождение результатов в серии в процентах и абсолютных единицах HR или НВ;

- по запросу оператора вывод на индикацию значения электронного клейма.

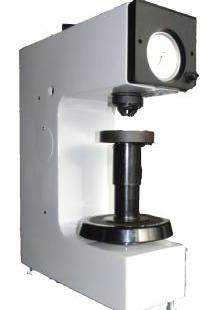

Рисунок 1

Твердомеры модели ТРТС-01.

Рисунок 2

Твердомеры модели ТРТС-02.

I

Рисунок 3

Твердомера модели ТРТС - 03

Рисунок 4

Твердомера модели ТРТС-10.

Рисунок 5

Твердомера модели ТРТС-11.

Программное обеспечение

Программное обеспечение твердомеров моделей ТРТС-10 и ТРТС-11 встроено в пульт управления и жестко привязано к электрической схеме. Доступ в корпус твердомеров в месте расположения пульта управления, в который встроено программное обеспечение твердомера, защищен заводской невосстанавливаемой наклейкой или пломбой с оттиском клейма поверителя. Программное обеспечение не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после поверки динамометра без нарушения пломбы. Целостность пломбы определяется визуально.

Идентификационные данные программного обеспечения приведены в таблице 1

Таблица 1

Идентификация программы: номер версии программного обеспечения отображается на дисплее при включении твердомера или может быть вызвано через меню программного обеспечения.

Доступ к программному обеспечению закрыт административным паролем, который необходимо ввести с клавиатуры пульта управления при проведении работ по калибровке твердомеров.

Контрольная сумма - случайное число, которое автоматически обновляется после каждого сохранения изменений характеристики твердомеров при калибровке, является электронным клеймом.

После завершения работ по поверке значение контрольной суммы (электронного клейма) заносится поверителем в руководство по эксплуатации твердомеров и подтверждается оттиском поверительного клейма.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Диапазоны измерений твердости, величины испытательных нагрузок и виды инденторов по шкалам Роквелла соответствуют значениям, указанным в таблице 2.

Таблица 2

Таблица 3

Знак утверждения типа наносится фотографическим способом на маркировочные таблички, которые должны быть закреплены на корпусе твердомеров. Кроме того, знак утверждения типа наносится типографским способом на титульный лист паспорта на твердомер.

Комплектность

Комплект поставки твердомеров ТРТС представлен в таблице 4

Таблица 4

Поверка

производится по ГОСТ 8.398-80 «Приборы дл измерения твёрдости металлов и сплавов. Методы и средства поверки».

Основные средства поверки:

-меры твердости эталонные МТР 2-го разряда -меры твердости эталонные МТБ 2-го разряда

-динамометр эталонный 2-го разряда с наибольшим пределом измерения 2 кН, ПГ

±0,24 %

-микроскоп инструментальный ИМЦ 100х50,0-100 мм; ПГ ±3мкм -оптиметр вертикальный ИКВ, 0-150 мм, ПГ ±(02-0,3) мкм

Сведения о методах измерений

ГОСТ 9013-59 "Металлы. Метод измерения твердости по Роквеллу",

ГОСТ 9012-59 "Металлы. Метод измерения твердости по Бриннеля",

ГОСТ 24622-91 "Пластмассы. Определение твёрдости. Твердость по Роквеллу",

Нормативные и технические документы, устанавливающие требования к твердомерам ТРТС для измерения твердости по методу Роквелла

1.    ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования.

2.    ТУ 4273-014-99369822-12 «Твердомеры ТРТС для измерения твердости по методу Роквелла».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а так же иных объектов установленным законодательствам РФ обязательным требованиям.
