| Номер в госреестре | 50996-12 |
| Наименование СИ | Расходомеры жидкости магнитно-индуктивные |
| Обозначение типа СИ | VOLUMTEC |
| Изготовитель | "Hengesbach GmbH & Co. KG", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 20.08.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Расходомеры жидкости магнитно-индуктивные VOLUMTEC (далее - расходомеры) предназначены для измерений и преобразования значения объемного расхода жидкостей в пропорциональные аналоговые сигналы.

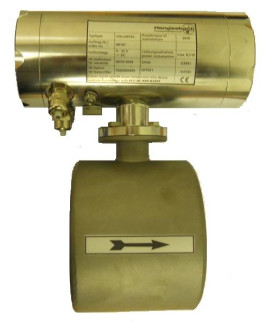

Расходомеры состоят из погружного датчика расхода, и соответствующего измерительного преобразователя, расположенных или в едином сварном стальном корпусе - компактный вариант исполнения, или в отдельных корпусах, соединенных кабелем - отдельный вариант исполнения.
Датчик расхода представляет собой трубопровод со встроенными двумя электродами и магнитом.
Принцип действия заключается в преобразовании, при котором разность потенциалов, образующаяся на электродах при прохождении токопроводящей жидкости через магнитное поле, пропорциональна скорости движения жидкости. Далее измерительный преобразователь преобразует изменение разности потенциалов в пропорциональные выходные аналоговые сигналы.
Через расположенную сбоку корпуса измерительного преобразователя пленочную клавиатуру вводится исходная информация об условиях измерений, которая отображается на дисплее с фоновой подсветкой. Электрические разъемы находятся на противоположной стороне и закрыты завинчивающейся крышкой.
Расходомеры предназначены для измерения расхода электропроводящих жидкостей, начиная с величины проводимости 5 мкС/см.
Диапазоны измерений объемного расхода жидкости, габаритные размеры и масса в зависимости от внутреннего диаметра трубопровода представлены в таблице 1.
Таблица 1
| Внутренний диаметр трубопровода, мм | Диапазон измерений, м3/ч | Г абаритные размеры датчика, мм | Масса, не более, кг |
| 10 | от 0,03 до 3 | 104х90 | 6 |
| 15 | от 0,07 до 7 | 104х90 | 6 |
| 25 | от 0,18 до18 | 104х90 | 6 |
| 32 | от 0,3 до 30 | 104х105 | 7 |
| 40 | от 0,45 до 45 | 104х105 | 7 |
| 50 | от 0,7 до 70 | 104х130 | 8 |
| 65 | от 1,2 до120 | 104х130 | 8 |
| 80 | от 1,8 до180 | 105х155 | 12 |
| 100 | от 2,8 до 280 | 110х170 | 17 |
| 125 | от 4,4 до 440 | 110х220 | 22 |
| 150 | от 6,4 до 640 | 140х220 | 25 |
| ■ | Нч «Ли •— | Ml 41 «ОМ ММЛ1МП | * «у »*■»* I «mi •™ cc | |
Место пломбирования
Диапазоны измерений объемного расхода жидкости, м3/ч Пределы допускаемой относительной погрешности преобразования объемного расхода жидкости, %
см. таблицу 1.
± 0,2. от 0,1 до11.
от 4 до 20; от 0 до 1000;
7.
от 5 до 50.
см. таблицу 1; 88х200. см. таблицу 1. 12500. 12.
от 0 до 165; от минус 25 до 55; от 84 до106,7; до 98,0.
Диапазон скоростей потока жидкости, м/с Диапазоны выходных сигналов:
- постоянный ток, мА
- частота, Гц
Потребляемая мощность, Вт, не более Длина соединительного кабеля, м Габаритные размеры: датчика (диаметрхдлина), мм, не более преобразователя (диаметрхдлина), мм, не более Масса, кг, не более
Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее Рабочие условия применения:
- диапазон температуры измеряемой жидкости, °С
- диапазон температуры окружающей среды, °С
- атмосферное давление, кПа
- относительная влажность при температуре 35 °С и ниже, %
Наносится на этикетку, расположенную на корпусе измерительного преобразователя, методом шелкографии и на паспорт VOLUMTEC—1600000 ПС с помощью типографской печати в левом верхнем углу титульного листа.
Расходомер жидкости магнитно-индуктивный VOLUMTEC в сборе - 1 шт. Упаковочная коробка - 1 шт.
Паспорт VOLUMTEC—1600000 ПС Методика поверки VOLUMTEC—1600000 МП
- 1 шт.
- 1 шт. - 1 шт.
осуществляется в соответствии документом «Инструкция. Расходомеры жидкости магнитноиндуктивные VOLUMTEC. Методика поверки VOLUMTEC—1600000 МП», утверждённым ГЦИ СИ ФГУП «ВНИИФТРИ» 10.04.2012 г.
Основное поверочное оборудование:
- установка для поверки счетчиков жидкости УПСЖ-25/150 (Рег. № 31765-06), максимальная погрешность по каналам измерения расхода не более 0,06 м /ч;
- мультиметр АВМ-4306 (Рег.№ 27587-04), пределы основной погрешности измерений постоянного тока на пределе 100 мА ±[0,1+ 0,04(Д-1)] %, полоса пропускания 1-3000 Гц, погрешность не более 10-6 от основной частоты.
Техническая документация Фирмы Hengesbach GmbH & Co. KG, разделы 6, 7.
Нормативные документы, устанавливающие требования к расходомерам жидкости магнитно-индуктивным VOLUMTEC
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.510-84 ГСИ. Государственная поверочная схема для средств измерений (счетчиков) объема жидкости.
Заявитель
Общество с ограниченной ответственностью «Маркет Г ейт» (ООО «Маркет Г ейт»)
Адрес: РФ, 124460, г. Москва, Зеленоград, корп.1205, н. п. 1, тел.+495 662 54 33
