Комплексы измерительные ЛОГИКА 7742, 51001-12

Назначение

Комплексы измерительные ЛОГИКА 7742 (далее - ИК) предназначены для измерения расхода и объема природного газа при рабочих условиях и приведения измеренных значений к стандартным условиям.

Описание

Принцип действия ИК состоит в измерении параметров газа, транспортируемого по трубопроводам при рабочих условиях, с последующим расчетом значений расхода и объема, соответствующих стандартным условиям ТС=293,15 К и Рс=0,101325 МПа. Выходные электрические сигналы датчиков параметров потока газа (расход, давление, температура и др.), установленных в трубопроводах, поступают в корректор, где осуществляется их преобразование в значения соответствующих физических величин и производится вычисление расхода и объема газа.

Выпускается двадцать одна модификация ИК, различающаяся составом: 7742-Т10, 7742-Т11, 7742-Т20, 7742-Т21, 7742-Т30, 7742-Т31, 7742-Т40, 7742-Т41, 7742-Т50, 7742-Т51, 7742-Т60, 7742-Т61, 7742-В10, 7742-В11, 7742-В20, 7742-В21, 7742-В30, 7742-В31, 7742-В42, 7742-В52, 7742-В62. В состав ИК входят средства измерений утвержденных типов: корректор СПГ742 и преобразователи, перечисленные в таблице 1. Для многотрубных ИК допускается в составе одной модификации использовать дополнительно преобразователи расхода из другой, имеющей такой же или больший интервал между поверками и такие же или меньшие пределы допускаемой погрешности.

Таблица 1 - Составные части ИК

Программное обеспечение (ПО) ИК встроенное, неперезагружаемое, метрологически значимое, реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. ПО резидентно размещается в корректоре, являющимся комплексным компонентом ИК. Идентификационные данные ПО приведены в таблице 2. Уровень защиты от непреднамеренных и преднамеренных изменений "С" по МИ 3286-2010.

Пределы допускаемой погрешности ИК установлены с учетом влияния ПО на метрологические характеристики.

Таблица 2 - Идентификационные данные ПО

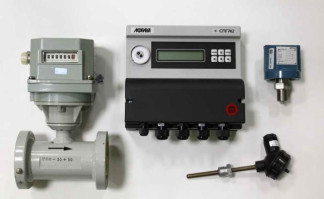

Общий вид ИК

Технические характеристики

Диапазоны измерений:

-    от 0,05 до 610 м3/ч - расход;

-    от 210-5 до 9-107 м3 - объем;

-    от (-25) до 70 °С - температура;

-    от 0 до 12 МПа - давление;

-    от 0 до 1000 кПа - разность давлений.

Пределы допускаемой погрешности:

-    расход и объем (относительная) ............................................................согласно таблице 3

-    давление (приведенная к диапазону измерений)................................±0,6 %

-    разность давлений (приведенная к диапазону измерений)...............±0,6 %

-    температура (абсолютная)......................................................................_±(0,25+0,002|t|) °С

-    погрешность часов (относительная)......................................................±0,01 %.

Таблица 3 - Пределы погрешности

Условия эксплуатации:

-    температура окружающего воздуха: от (-10) до 50 °С;

-    относительная влажность: 80 % при 35 °С;

-    атмосферное давление: от 84 до 106,7 кПа.

Электропитание: (220 +22/-33) В, (50±2) Гц (непосредственно или через сетевые адаптеры). Габаритные размеры и масса: приведены в описаниях типа составных частей.

Средняя наработка на отказ: 40000 ч.

Средний срок службы: 12 лет.

Знак утверждения типа

наносится на первой странице эксплуатационных документов типографским способом.

Комплектность

Комплекс измерительный ЛОГИКА 7742 в составе:

-    корректор СПГ742_...................................................................................................

1 шт.

1.. .2 шт. .0.. .4 шт. 0.4 шт. 1.2 шт. 1 шт.

1 шт.

1 шт.

-    преобразователи расхода........................................................................................

-    преобразователи давления......................................................................................

-    преобразователи разности давлений.....................................................................

-    преобразователи температуры................................................................................

-    руководство по эксплуатации с методикой поверки (РАЖГ.421431.030 РЭ)

-    паспорт (РАЖГ.421431.030 ПС)............................................................................

-    эксплуатационная документация составных частей (экземпляров для каждой составной части).........................................................

Поверка

осуществляется по документу РАЖГ.421431.030 РЭ "Комплексы измерительные ЛОГИКА 7742. Руководство по эксплуатации", утвержденному ГЦИ СИ ФГУП "ВНИИМС" в части раздела 6 "Методика поверки" 28.05.2012 г.

Основные средства поверки:

-    установка поверочная УПСГ-2500 (относительная погрешность ±0,35 %);

-    стенд СКС6 (абсолютная погрешность формирования сигналов тока ±0,003 мА, сигналов сопротивления ±0,015 Ом, относительная погрешность формирования сигналов частоты ±0,003 %);

-    термометры сопротивления эталонные мод. ПТСВ-4 (абсолютная погрешность ±0,02 °С);

-    термостат жидкостный мод. 7012 (абсолютная погрешность ±0,05 °С);

-    термостат жидкостный мод. 7312 (абсолютная погрешность ±0,05 °С);

-    манометр грузопоршневой МП-2,5; МП-6; МП-60; МП-600 (кл. точности 0,05).

Сведения о методах измерений

Методы измерений приведены в РАЖГ.421431.030 РЭ "Комплексы измерительные ЛОГИКА 7742. Руководство по эксплуатации".

Нормативные и технические документы, устанавливающие требования к комплексам измерительным ЛОГИКА 7742

1.    ГОСТ 30319.0-96 Г аз природный. Методы расчета физических свойств. Общие положения.

2.    ГОСТ 30319.1-96 Газ природный. Методы расчета физических свойств. Определение фи

зических свойств природного газа, его компонентов и продуктов его переработки.

3.    ГОСТ 30319.2-96 Газ природный. Методы расчета физических свойств. Определение ко

эффициента сжимаемости.

4.    ГОСТ 30319.3-96 Газ природный. Методы расчета физических свойств. Определение фи

зических свойств по уравнению состояния.

5.    ГОСТ Р 8.740-2011 Расход и количество газа. Методика измерений при помощи турбинных,

ротационных и вихревых расходомеров и счетчиков

6.    ТУ 4217-081-23041473-2011 Комплексы измерительные ЛОГИКА 7742. Технические условия.

Рекомендации к применению

Осуществление торговли и товарообменных операций.
