Комплексы измерительные ЛОГИКА 6761, 51002-12

Назначение

Комплексы измерительные ЛОГИКА 6761 (далее - ИК) предназначены для измерения расхода и объема природного газа при рабочих условиях и приведения измеренных значений к стандартным условиям.

Описание

Принцип действия ИК состоит в измерении параметров газа, транспортируемого по трубопроводам при рабочих условиях, с последующим расчетом значений расхода и объема, соответствующих стандартным условиям ТС=293,15 К и Рс=0,101325 МПа. Выходные электрические сигналы датчиков параметров потока газа (расход, давление, температура и др.), установленных в трубопроводах, поступают в корректор, где осуществляется их преобразование в значения соответствующих физических величин и производится вычисление расхода и объема газа.

Выпускается двадцать две модификации ИК, различающиеся составом: 6761-Т10, 6761-Т11, 6761-Т20, 6761-Т21, 6761-Т30, 6761-Т31, 6761-Т40, 6761-Т41, 6761-Т50, 6761-Т51, 6761-Т60, 6761-Т61, 6761-В10, 6761-В11, 6761-В20, 6761-В21, 6761-В30; 6761-В31, 6761-В42, 6761-В52, 6761-В62, 6761-В72. В состав ИК входят средства измерений утвержденных типов: корректор СПГ761.2 (СПГ761.1) и преобразователи, перечисленные в таблице 1. Для многотрубных ИК допускается в составе одной модификации использовать дополнительно преобразователи расхода из другой, имеющей такой же или больший интервал между поверками и такие же или меньшие пределы допускаемой погрешности.

Таблица 1 - Составные части ИК

Тип

преобразователя

Состав модификации ИК

Преобразователи расхода турбинные и ротационные

СГ (№ 14124-09)

СТГ (№ 28739-08)

РСГ (№ 41453-09)

RVG (№ 16422-10)

DELTA (№ 13839-09)

TZ/FLUXI (№ 14350-07)

Преобразователи расхода вихревые

YEWFLO DY (№ 17675-09)

PROWIRL (№ 15202-09)

OPTISWIRL 4070 (№ 44750-10)

ЭВ-200 (№ 42775-09)

ДРГ.М (№ 26256-06)

ИРВИС-К300 (№ 46038-10)

Преобразователи давления и разности давлений

Метран-150 (№ 32854-09)

EJX (№ 28456-09)

EJA (№ 14495-09)

СДВ (№ 28313-11)

Программное обеспечение (ПО) ИК встроенное, неперезагружаемое, метрологически значимое, реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. ПО резидентно размещается в корректоре, являющимся комплексным компонентом ИК. Идентификационные данные ПО приведены в таблице 2. Уровень защиты от непреднамеренных и преднамеренных изменений "С" по МИ 3286-2010.

Пределы допускаемой погрешности ИК установлены с учетом влияния ПО на метрологические характеристики.

Технические характеристики

Диапазоны измерений:

-    от 0,05 до 610 м3/ч - расход;

-    от 210-5 до 9108 м3 - объем;

Таблица 2 - Идентификационные данные ПО

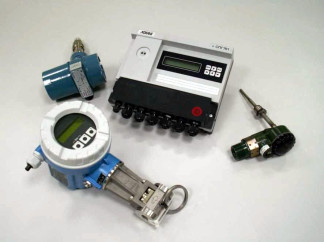

Общий вид ИК

-    от (-25) до 70 °С - температура;

-    от 0 до 12 МПа - давление;

-    от 0 до 1000 кПа - разность давлений.

Пределы допускаемой погрешности:

-    расход и объем (относительная) ..........................................................согласно таблице 3

-    давление (приведенная к диапазону измерений)..............................±0,6 %

-    разность давлений (приведенная к диапазону измерений)..............±0,6 %

-    температура (абсолютная).....................................................................±(0,25+0,002-|t|) °С

-    погрешность часов (относительная)....................................................±0,01 %.

Таблица 3 - Пределы погрешности

Условия эксплуатации:

-    температура окружающего воздуха: от (-10) до 50 °С;

-    относительная влажность: 80 % при 35 °С;

-    атмосферное давление: от 84 до 106,7 кПа.

Электропитание: (220 +22/-33) В, (50±2) Гц (непосредственно или через сетевые адаптеры). Габаритные размеры и масса: приведены в описаниях типа составных частей.

Средняя наработка на отказ: 40000 ч.

Средний срок службы: 12 лет.

Знак утверждения типа

наносится на первой странице эксплуатационных документов типографским способом.

Комплектность

Комплекс измерительный ЛОГИКА 6761 в составе:

-    корректор СПГ761.2 (СПГ761.1)................................................1 шт.

-    преобразователи расхода.............................................................1.4 шт.

-    преобразователи давления...........................................................1.4 шт.

-    преобразователи разности давлений..........................................1.4 шт.

-    преобразователи температуры.....................................................1.4 шт.

-    руководство по эксплуатации

с методикой поверки (РАЖГ.421431.017 РЭ)...........................1 шт.

-    паспорт (РАЖГ.421431.017 ПС).................................................1 шт.

-    эксплуатационная документация составных частей (экземпляров для каждой составной части)..............................1 шт.

Поверка

осуществляется по документу РАЖГ.421431.017 РЭ "Комплексы измерительные ЛОГИКА 6761. Руководство по эксплуатации", утвержденному ГЦИ СИ ФГУП "ВНИИМС" в части раздела 6 "Методика поверки" 28.05.2012 г.

Основные средства поверки:

-    установка поверочная УПСГ-2500 (относительная погрешность ±0,35 %);

-    стенд СКС6 (абсолютная погрешность формирования сигналов тока ±0,003 мА, сигналов сопротивления ±0,015 Ом, относительная погрешность формирования сигналов частоты ±0,003 %);

-    термометры сопротивления эталонные мод. ПТСВ-4 (абсолютная погрешность ±0,02 °С);

-    термостат жидкостный мод. 7012 (абсолютная погрешность ±0,05 °С);

-    термостат жидкостный мод. 7312 (абсолютная погрешность ±0,05 °С);

-    манометр грузопоршневой МП-2,5; МП-6; МП-60; МП-600 (кл. точности 0,05).

Сведения о методах измерений

Методы измерений приведены в РАЖГ.421431.017 РЭ "Комплексы измерительные ЛОГИКА 6761. Руководство по эксплуатации".

Нормативные и технические документы, устанавливающие требования к комплексам измерительным ЛОГИКА 6761

1.    ГОСТ 30319.0-96 Г аз природный. Методы расчета физических свойств. Общие положения.

2.    ГОСТ 30319.1-96 Газ природный. Методы расчета физических свойств. Определение фи

зических свойств природного газа, его компонентов и продуктов его переработки.

3.    ГОСТ 30319.2-96 Газ природный. Методы расчета физических свойств. Определение ко

эффициента сжимаемости.

4.    ГОСТ 30319.3-96 Газ природный. Методы расчета физических свойств. Определение фи

зических свойств по уравнению состояния.

5.    ГОСТ Р 8.740-2011 Расход и количество газа. Методика измерений при помощи турбин

ных, ротационных и вихревых расходомеров и счетчиков

6.    ТУ 4217-060-23041473-2011 Комплексы измерительные ЛОГИКА 6761. Технические условия.

Рекомендации к применению

Осуществление торговли и товарообменных операций.
