Преобразователи давления PZM и VRM, 51005-12

Преобразователи давления PZM и VRM (далее - преобразователи) предназначены для измерений избыточного и абсолютного давления, а также уровня жидкости.

Документы

Описание типа

Карточка СИ

Номер в госреестре	51005-12
Наименование СИ	Преобразователи давления
Обозначение типа СИ	PZM и VRM
Изготовитель	"Hengesbach GmbH & Co. KG", Германия
Год регистрации	2012
Срок свидетельства	22.08.2017
МПИ (интервал между поверками)	2 года
Описание типа	скачать

Назначение

Описание

Конструкция преобразователей выполнена в магнитопроводящем металлическом корпусе. Присоединение преобразователей к точке измерений осуществляется с помощью резьбового соединения, которое заканчивается мембраной, что позволяет использовать преобразователи для измерений уровня.

Принцип действия преобразователей PZM основан на пьезорезистивном методе измерений, а преобразователей VRM - на ёмкостном.

Преобразователи выпускаются в трёх исполнениях:

• 050 - без индикатора и органов управления;

• 101 - без индикатора и органов управления с функцией перестройки диапазона

измерений в меньшую сторону;

• 100 - со встроенным индикатором и органами управления с функцией пере

стройки диапазона измерений в меньшую сторону.

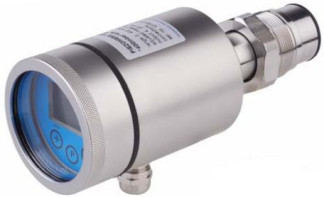

Фотографии общего вида представлены на рисунке 1.

исполнение 100 исполнения 050, 101

Программное обеспечение

Встроенное программное обеспечение не разделено на метрологически значимую и незначимую части.

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Контрольная

сумма

Алгоритм

вычисления

контрольной

суммы

PZM-Software

V1.02

B2FB6AB76DE

E90E2C76EE77

6CAD6205C

MD5

Защита программного обеспечения от несанкционированных изменений соответствует уровню «С» по МИ 3286-2010.

Метрологические и технические характеристики представлены в таблице 2. Таблица 2

Наименование параметра	Тип преобразователя
	PZM	V	RM
	избыточное или абсолютное	избыточное	абсолютное
Диапазон измерений давления, кПа (бар)	от 0 до 35 (0,35); от 0 до 100 (1); от 0 до 250 (2,5); от 0 до 500 (5); от 0 до 1000 (ю); от 0 до 3000 (30); от 0 до 10000 (100)	от 0 до 100 (1); от -100 до 0 (-1...0); от -100 до 400 (-1...+4); от -100 до 1000 (-1...+10); от -100 до 4000 (-1...+40); от -100 до 7000 (-1...+70)	от 0 до 200 (2); от 0 до 1000 (10); от 0 до 2000 (20); от 0 до 7000 (70)
Пределы допускаемой основной приведённой погрешности измерений давления, %	± 0,3	± 0,4
Пределы допускаемой дополнительной приведённой погрешности измерений давления, вызванной отклонением температуры окружающего воздуха на каждые 10 °С от нормальной, %	± 0,2 при верхнем значении диапазона измерений от 400 кПа включительно ± 0,3 при верхнем значении диапазона измерений до 400 кПа
Напряжение питания постоянного тока, В	от 9 до 36
Габаритные размеры, мм, не более	070x177	070x194
Условия эксплуатации: • нормальные - температура окружающего воздуха, °С - атмосферное давление, кПа • рабочие - температура окружающего воздуха, °С - атмосферное давление, кПа	20 ± 2 от 84 до 106 от минус 20 до плюс 80 от 84 до 106,7

Знак утверждения типа

Знак утверждения типа наносится на паспорт в левый верхний угол титульного листа типографическим способом.

Комплектность

Комплект поставки включает:

- преобразователь;

- паспорт;

- комплект переходных адаптеров - по дополнительному заказу.

Поверка

осуществляется по МИ 1997-89 «ГСИ. Преобразователи давления измерительные. Методика поверки».

Перечень рекомендуемых основных средств поверки:

- манометр грузопоршневой МП - 60;

- манометр грузопоршневой МП - 600;

- манометр образцовый абсолютного давления МПА - 15;

- калибратор многофункциональный модель MCX-IIR.

Сведения о методах измерений

Методика измерений приведена в разделе 4 паспорта.

Нормативные документы, устанавливающие требования к преобразователям давления PZM и VRM

1. ГОСТ 8.017-79 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа.

2. ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная по-

8 3

верочная схема для средств измерений абсолютного давления в диапазоне 1-10" ...1-10 Па.

Рекомендации к применению

осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
