Приборы для поверки тахографов UTP-10 RUS, 51009-12

Назначение

Приборы для поверки тахографов UTP-10 RUS (далее по тексту - приборы) предназначены для поверки и калибровки электронных и цифровых тахографов, измеряющих и регистрирующих в автоматическом режиме скорость движения, пробег автотранспортных средств, периоды времени труда и отдыха водителей.

Описание

Принцип действия прибора UTP-10 RUS основан на генерировании последовательности электрических импульсов, имитирующих работу датчика тахографа, а также на измерении количества импульсов, поступающих от тахографа в единицу времени, и преобразовании полученных величин в значения скорости и пройденного пути. В режиме имитации скорости движения генерируется последовательность импульсов, период следования которых пропорционален имитируемой скорости и программно введенной константе «к» поверяемого тахографа. В режиме имитации пройденного пути генерируется последовательность импульсов, количество которых пропорционально имитируемому пройденному пути и константе тахографа «к».

При измерения количества импульсов, поступающих от тахографа, прибор измеряет характеристический коэффициент транспортного средства «W», константу тахографа «к» и позволяет запрограммировать полученные значения. В режиме имитации выходного импульсного сигнала датчика тахографа прибор используется при поверке спидометра и одометра тахографа. Прибор применяется при измерении точности хода часов тахографа.

Приборы UTP-10 RUS предназначены для поверки и калибровки тахографов как на измерительном стенде, так и установленных на автотранспортных средствах.

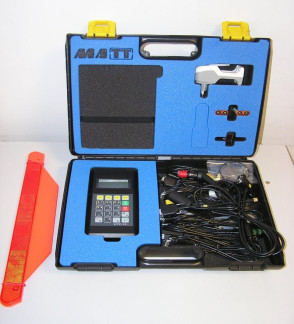

Прибор UTP-10 RUS представляет собой портативный переносной прибор, построенный на базе микроконтроллера с 4-х строчным ЖК-дисплеем, с подсветкой и клавиатурой на 20 клавиш, с помощью которой осуществляется вход в меню, вызов необходимых режимов и ввод числовых значений при поверке и калибровке тахографов.

Прибор UTP-10 RUS предназначен для работы с электронными тахографами типа: VDO-KTCO (модели 1314, 1318, 1319, 1324), Veeder Root 2400, 8400, EGK 100; цифровыми тахографами серий: EFAS-3, DTSO 1381, SE5000, Smar Tach. Питание прибора осуществляется от бортового источника питания транспортного средства (аккумулятора) или внутренней батареи на 6 В.

Место пломбировки прибора для предотвращения несанкционированной настройки и вмешательства расположено на задней стенке корпуса прибора.

Программное обеспечение

Программное обеспечение (ПО) используется с целью вычисления, индикации, записи и передачи результатов измерения. Конструктивно приборы имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки защиты микроконтроллера от чтения и записи. При несовпадении контрольной суммы ПО с идентификационными данными, прибор блокируется.

Идентификационные данные программного обеспечения (ПО) указаны в таблице 1.

Таблица 1

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

2

Рис.2 Места нанесения знака утверждения типа (1) и пломбирования (2). Метрологические и технические характеристики

Таблица 2

Знак утверждения типа

Знак утверждения типа СИ наносится типографским способом на титульный лист руководства по эксплуатации и на заводскую этикетку прибора.

Комплектность

В комплект поставки входят:

Таблица 3

* При одновременной поставке а один адрес, но не менее 1 экз. в каждый транспортный ящик.

Поверка

осуществляется по документу МП РТ 1775-2012 «Прибор для поверки тахографов UTP-10 RUS. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» в 2012 г.

Основными средствами поверки являются:

-    частотомер электронно-счетный 53131; 0,1 Гц...225 МГц, ПГ ± (5»10-6);

-    генератор сигналов произвольной формы 3322; (5»10-4... 5»106) Гц, ПГ ± (2»10-5).

Сведения о методах измерений

Измерения проводятся в соответствии с руководством по эксплуатации «Прибор для поверки тахографов UTP-10 RUS».

Нормативные и технические документы, устанавливающие требования к прибору для поверки тахографов UTP-10 RUS:

-    техническая документация фирмы МАТТ Аutomotive.

Рекомендации к применению

-    при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленных законодательством Российской федерации обязательным требованиям.
